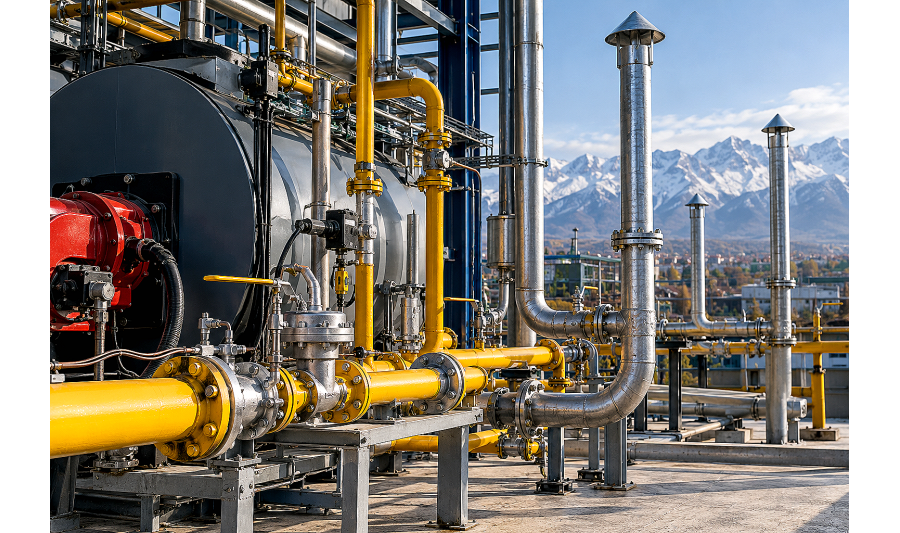

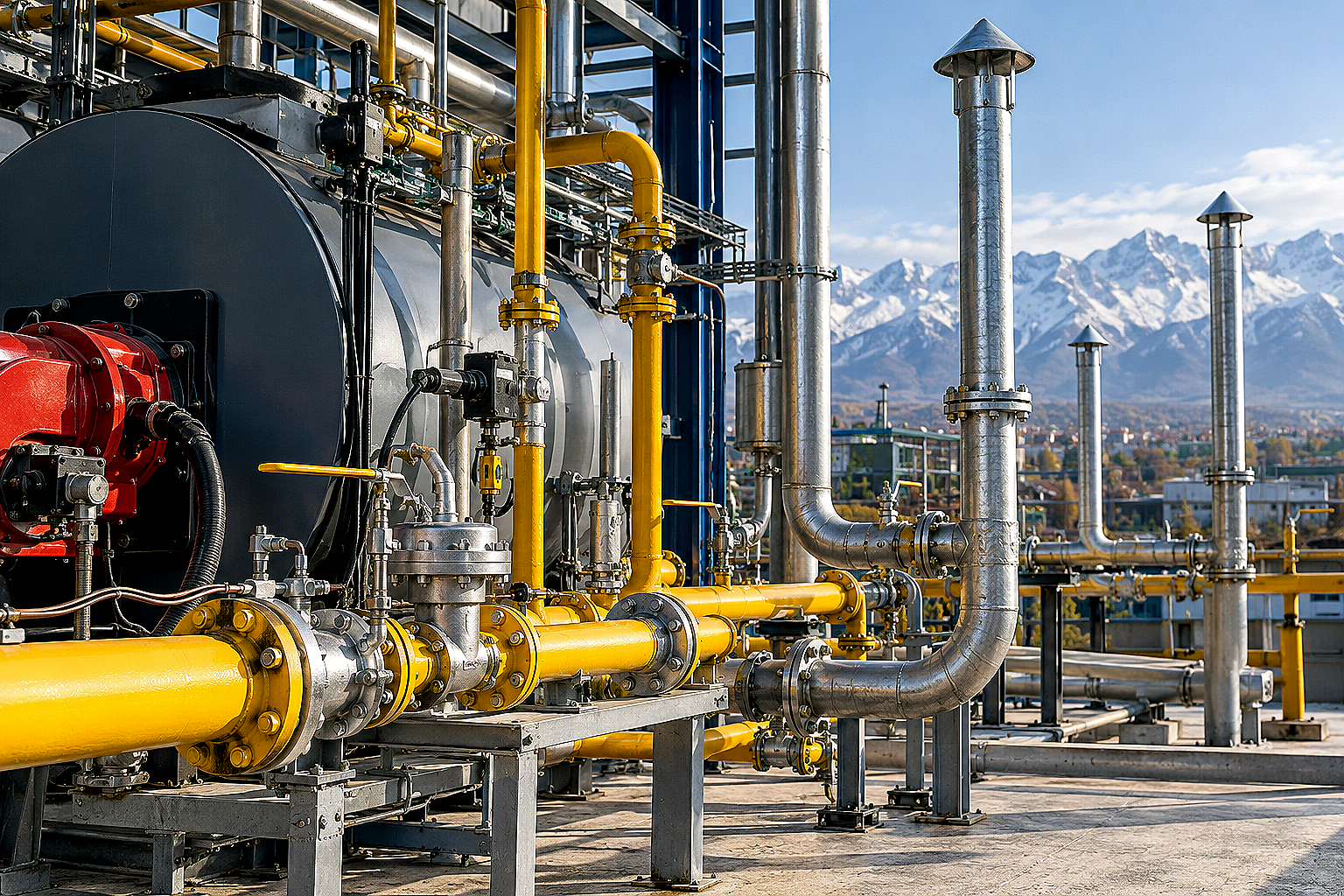

При проектировании и монтаже газорегуляторных установок (ГРУ), газовых рамп горелок и котельных в Алматы и регионах Казахстана безопасность эксплуатации стоит на первом месте. Продувочные газопроводы и свечи безопасности служат для вытеснения воздуха перед розжигом горелок, сброса газа при срабатывании предохранительных клапанов (ПСК) и безопасного дренажа газовой смеси в атмосферу.

В отличие от основных подводящих магистралей, линии безопасности работают в режиме циклических сбросов давления и постоянного контакта с атмосферной влагой на выходе из здания. Ошибки при подборе толщины стенки или использование тонкостенного шовного проката без гидроиспытаний создают угрозу загазованности котельной и аварийных ситуаций.

Назначение продувочных свечей и газопроводов безопасности

Система продувочных и сбросных трубопроводов котла решает три ключевые инженерные задачи:

  • Вытеснение газовоздушной смеси: перед первичным или сезонным розжигом котла газопровод продувается газом в атмосферу через свечу до исчезновения кислорода в контрольной пробе;
  • Сброс избыточного давления: отвод газа от предохранительно-сбросных клапанов (ПСК) при скачках давления после регулятора в безопасную зону выше конька кровли;
  • Контроль герметичности запорной арматуры: отвод возможных утечек газа из межклапанного пространства двойных электромагнитных клапанов безопасности (свеча безопасности / линия «на свечу»).

Почему для продувочных линий выбирают трубы ВГП по ГОСТ 3262-75

Водогазопроводные стальные трубы ГОСТ 3262-75 изготавливаются методом формовки и сварки штрипса с обязательным усиленным контролем качества шва и выдерживают гидравлическое давление до 2,4–3,1 МПа. Нормирование по внутреннему условному проходу (Ду / DN) позволяет точно рассчитывать скорость истечения газа и акустические параметры сброса.

Для линий безопасности и продувки газовых котельных в Алматы и сейсмоопасных районах Казахстана проектные институты закладывают водогазопроводные трубы по следующим причинам:

  • Стойкость к вибрационным пульсациям: при резком срабатывании автоматических клапанов сброса поток газа движется с высокой скоростью, создавая динамические удары, которые надежно воспринимаются жесткой стенкой ВГП;
  • Возможность нарезки конической и цилиндрической резьбы: толщина стенки обыкновенной и усиленной серий обеспечивает запас металла под резьбовые соединения со штуцерами отбора проб и манометрами;
  • Устойчивость к внешней коррозии: на неотапливаемых участках и при выводе свечей на кровлю оцинкованные трубы ВГП сопротивляются перепадам температур и конденсату.

Серии труб ВГП и выбор толщины стенки

По ГОСТ 3262-75 водогазопроводные трубы выпускаются в трех сериях: легкой, обыкновенной и усиленной. Для продувочных свечей и линий безопасности газовых установок применяется обыкновенная и усиленная серии.

Условный проход (Ду, мм)Наружный диаметр (мм)Толщина стенки: обыкновенная (мм)Толщина стенки: усиленная (мм)Масса 1 м усиленной трубы (кг)Основное применение в газовой обвязке
Ду 1521,32,83,21,43Линии отбора проб, манометрические отводы, продувка датчиков
Ду 2026,82,83,21,86Свечи безопасности между электромагнитными клапанами котлов до 1 МВт
Ду 2533,53,24,02,91Продувочные свечи коллекторов ГРУ, сброс от клапанов ПСК малых диаметров
Ду 3242,33,24,03,78Общие продувочные коллекторы котельных мощностью от 2 до 5 МВт
Ду 5060,03,54,56,16Магистральные сбросные свечи ГРПШ и котельных мощностью свыше 10 МВт

Правила расчета диаметра и вывода продувочных свечей

При расчете и прокладке продувочных линий руководствуются нормами СН РК 4.03-01-2011 и СП РК 4.03-101-2013:

  • Расчет диаметра: диаметр продувочного газопровода должен составлять не менее Ду 20 для котлов и коллекторов, а скорость продувки принимается не менее 15–20 м/с для надежного вытеснения воздуха;
  • Высота вывода свечи: конец продувочного трубопровода выводится выше карниза или конька крыши котельной не менее чем на 1 метр, а при наличии фонаря — на 1 метр выше фонаря;
  • Оголовок свечи: торец трубы оснащается защитным дефлектором, грибком или косым срезом с сеткой для исключения попадания осадков и птиц;
  • Штуцеры для отбора проб: на высоте 1,0–1,5 м от уровня пола на продувочной трубе ВГП монтируется штуцер с краном Ду 15 для газоанализатора.

Особенности монтажа и сварки неповоротных стыков

Сборка газопроводов безопасности выполняется на сварке с минимальным числом резьбовых соединений (резьба допускается только в местах присоединения арматуры и контрольно-измерительных приборов):

  1. Разделка кромок: на трубах ВГП со стенкой более 3 мм выполняется V-образная разделка кромок под углом 30–35° с притуплением 1–2 мм.
  2. Сварка стыков: используется ручная дуговая сварка электродами с основным покрытием (УОНИ-13/55) или аргонодуговая сварка TIG для корня шва.
  3. Гибка отводов: для изменения направления свечи применяют холодную гибку на трубогибах с контролем овальности сечения (не более 8–10%) либо бесшовные приварные крутоизогнутые отводы.
  4. Крепление к конструкциям: свечи безопасности крепятся хомутами с диэлектрическими прокладками к капитальным стенам или дымовым трубам с шагом 2,5–3,5 м.

Контроль качества и испытания давлением

Перед вводом в эксплуатацию продувочные трубопроводы и свечи испытываются на прочность и герметичность вместе с газовой обвязкой котельной воздухом или инертным газом под давлением, превышающим рабочее в 1,25–1,5 раза.

Компания АТЛАНТ Snab City поставляет сертифицированные водогазопроводные трубы ГОСТ 3262-75 обыкновенной и усиленной серий, стальные отводы, фланцы и запорную арматуру со склада в Алматы. Доступна профессиональная резка труб в размер и оперативная доставка по Алматы и всем регионам Казахстана.

FAQ

Какая серия труб ВГП обязательна для продувочных свечей газопроводов?

Для наружных участков продувочных свечей и линий безопасности рекомендуется использовать трубы ВГП усиленной серии со стенкой 3,2–4,0 мм. Это гарантирует прочность при ветровых нагрузках и запас на внешнюю атмосферную коррозию.

Можно ли объединять продувочные свечи от разных котлов в один трубопровод?

Объединение продувочных свечей от разных котлов в одну общую свечу запрещено строительными нормами газоснабжения РК. Каждый котел и блок регулирования должен иметь индивидуальный продувочный газопровод.

Допускается ли нарезка резьбы на легкой серии трубы ВГП?

На легкой серии труб ВГП нарезка цилиндрической резьбы клуппом не рекомендуется, так как уменьшение толщины стенки в канавке резьбы снижает прочность узла. Для резьбовых соединений применяют обыкновенную или усиленную серии.

Требуется ли гидроиспытание труб ВГП перед монтажом на объекте?

Завод-изготовитель испытывает каждую партию труб ВГП гидростатическим давлением 2,4–3,1 МПа, что подтверждается паспортом качества. На объекте смонтированный газопровод повторно испытывается на прочность и плотность пневматическим методом в составе смонтированной системы.

Вывод

Водогазопроводные стальные трубы ГОСТ 3262-75 усиленной и обыкновенной серий обеспечивают абсолютную надежность продувочных свечей и линий безопасности котельных. Точный расчет условного прохода Ду 15–32, качественная сварка стыков и соблюдение норм вывода свечей выше кровли гарантируют безопасную эксплуатацию газового хозяйства объекта.
