В гидрометаллургических цехах, на уранодобывающих предприятиях с технологией подземного скважинного выщелачивания (ПСВ), нефтехимических заводах и обогатительных комбинатах Казахстана насосное оборудование и скважинные приборы работают в экстремальных условиях. Валы перекачивающих насосов, штоки регулирующих клапанов и защитные корпуса погружных датчиков непрерывно контактируют с продуктивными растворами серной кислоты, солевыми хлоридными эмульсиями и сероводородом.

Использование даже высоколегированных аустенитных сталей вроде AISI 316L или 12Х18Н10Т в таких средах приводит к питтинговой коррозии и усталостному срезу вала уже через 2–4 месяца непрерывной работы. Сплошной титановый круг (пруток) по ГОСТ 26492-98 решает эту задачу, обеспечивая коррозионную стойкость в сильных окислительных средах в сочетании с высокой удельной прочностью и немагнитными свойствами.

Марки титанового круга для машиностроения: ВТ1-0, ВТ6, ВТ14 и ОТ4

При выборе титанового прутка для механической обработки ключевой ошибкой снабженцев является заказ «любого титанового круга подходящего диаметра». Технически чистый нелегированный титан и двухфазные высокопрочные сплавы кардинально различаются по пределу текучести, твердости и обрабатываемости резанием.

  • ВТ1-0 (технический титан, Grade 2): содержит не менее 99,2% титана. Обладает абсолютной стойкостью к влажному хлору, азотной кислоте, растворам солей и сернокислотным средам умеренной концентрации. Предел текучести составляет 375–400 МПа. Оптимален для ненагруженных штоков клапанов, гильз датчиков, термогильз и деталей, работающих в контакте с агрессивной химией без высоких крутящих моментов.
  • ВТ6 (Ti-6Al-4V, Grade 5): легирован алюминием (5,3–6,8%) и ванадием (3,5–5,3%). Двухфазный (α+β)-сплав с пределом текучести от 835 до 950 МПа и пределом прочности до 1000–1100 МПа. Главный конструкционный материал для приводных валов центробежных и полупогружных насосов, тяжелонагруженных штоков задвижек, лопаток импеллеров и немагнитных переводников бурильного инструмента.
  • ВТ14 (Ti-Al-Mo-V): высокопрочный сплав, легированный молибденом и ванадием. Прекрасно поддается термическому упрочнению (закалка со старением) с повышением предела прочности до 1150–1250 МПа. Используется для ответственных тяжелонагруженных валов турбодетандеров и скважинных пакеров.
  • ОТ4-1 и ОТ4 (Ti-Al-Mn): псевдо-α-сплавы с повышенной технологической пластичностью. Хорошо деформируются и свариваются, применяются для трубчатых оболочек скважинных приборов и переходных втулок.

Сравнение механических и эксплуатационных параметров титановых кругов

В таблице ниже приведены физико-механические характеристики основных марок титанового проката, поставляемого компанией АТЛАНТ Snab City для промышленных предприятий Алматы и регионов РК:

Марка сплава Стандарт ГОСТ / ТУ Предел текучести σ₀,₂, МПа Временное сопротивление σв, МПа Относительное удлинение δ, % Твердость по Бринеллю, HB Рекомендуемое назначение
ВТ1-0 ГОСТ 26492-98 380–420 480–550 18–22 140–160 Корпуса датчиков, штоки клапанов, штуцеры химстойких емкостей
ВТ6 (отожженный) ГОСТ 26492-98 / ОСТ 1 90013 835–920 930–1050 10–14 280–320 Приводные валы химических насосов, силовые шпильки, импеллеры
ВТ6 (термоупрочненный) ОСТ 1 90013-81 950–1080 1080–1200 8–12 330–360 Тяжелонагруженные валы мешалок, скважинный геофизический инструмент
ВТ14 ГОСТ 26492-98 880–980 980–1150 9–12 300–340 Стволы каротажных приборов, плунжеры дозировочных насосов
ОТ4 ГОСТ 26492-98 540–620 640–750 14–18 200–240 Переходные фланцы, втулки, корпуса погружных расходомеров

Инженерный расчет вала химического насоса на прочность и кручение

При замене корродирующего стального вала (например, из стали 40Х или 12Х18Н10Т) на титановый круг ВТ6 инженеру необходимо учитывать разницу в модуле сдвига и модуле упругости. Модуль продольной упругости титана составляет примерно 110–115 ГПа, что практически в 1,8 раза ниже, чем у конструкционной стали (200–210 ГПа). Это означает, что при равном диаметре титановый вал закручивается на больший угол упругой деформации.

Расчет минимально допустимого диаметра сплошного вала по допускаемым касательным напряжениям кручения выполняется по формуле:

d = ∛( (16 · Mкр) / (π · [τ]) )

где:

  • Mкр: расчетный крутящий момент на валу насоса, Н·м (Mкр = 9550 · P / n, где P — мощность электродвигателя в кВт, n — частота вращения в об/мин);
  • [τ]: допускаемое касательное напряжение при кручении для сплава ВТ6 с учетом запаса усталостной прочности (для знакопеременного пульсирующего цикла принимается [τ] = 120–140 МПа).

Для центробежного насоса мощностью 45 кВт при частоте вращения 1450 об/мин крутящий момент составляет Mкр ≈ 296 Н·м. Расчетный рабочий диаметр шейки вала из ВТ6 составляет не менее 22,5 мм. Однако для предотвращения резонансных вибраций и прогиба консоли консольного колеса конструктивный диаметр вала под подшипниковыми опорами увеличивают до 38–45 мм.

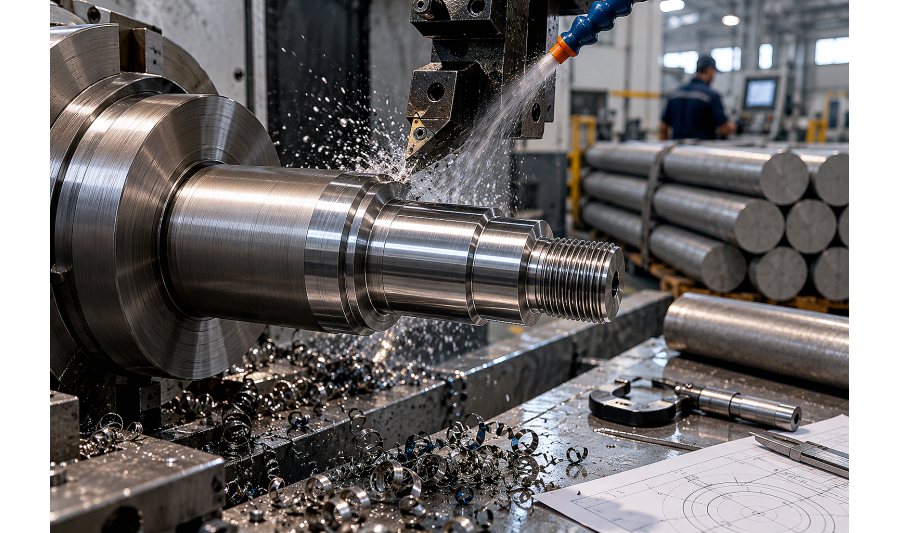

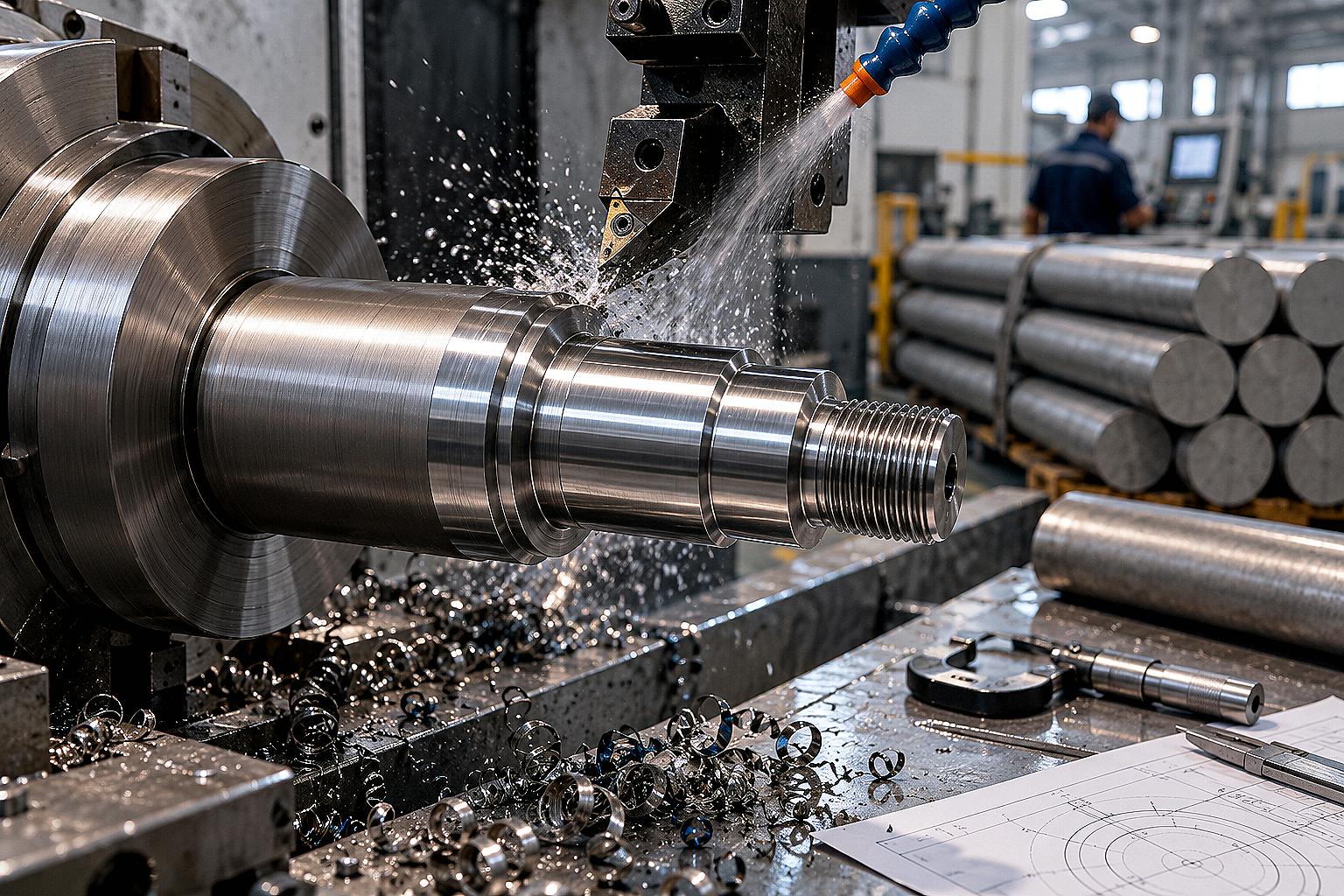

Особенности токарного и фрезерного точения титанового круга на станках с ЧПУ

Титан обладает низкой теплопроводностью (в 4–5 раз ниже, чем у углеродистой стали) и высокой химической активностью при нагреве свыше 400 °C. Все тепло, выделяющееся в зоне резания, концентрируется непосредственно на режущей кромке пластины, вызывая мгновенный термоабразивный износ и налипание стружки.

Для стабильного точения прутков ВТ6 и ВТ1-0 на станках с ЧПУ в цехах Алматы и Казахстана соблюдают строгий технологический регламент:

  • Выбор твердого сплава: применяют мелкозернистые твердые сплавы групп ISO S (S10–S20) и K (K10–K20) с износостойкими PVD-покрытиями на основе TiAlN, AlTiN или поликристаллический алмаз (PCD). Пластины для стали групп P с покрытиями CVD для титана непригодны из-за выкрашивания режущей кромки.
  • Геометрия инструмента: передний угол γ = +10°...+15° (острая позитивная геометрия для снижения сил резания), задний угол α = 8°...12° (для исключения трения задней грани об упруго отжимающуюся поверхность титана), радиус при вершине rε = 0,4–0,8 мм.
  • Скорость резания: для сплава ВТ6 черновая скорость составляет Vc = 45–65 м/мин, чистовая — Vc = 70–90 м/мин. Для технического титана ВТ1-0 скорость можно повысить до 80–110 м/мин.
  • Подача и глубина резания: черновая подача f = 0,15–0,25 мм/об при глубине ap = 1,5–3,5 мм; чистовая подача f = 0,08–0,12 мм/об при глубине ap = 0,3–0,6 мм. Прерывистое резание и выхаживание без подачи категорически запрещены, так как это вызывает мгновенный наклеп поверхностного слоя.
  • Подача СОЖ: обязательна непрерывная подача водорастворимой эмульсии с давлением не менее 15–20 бар непосредственно в зону контакта стружки с передней поверхностью резца. Запрещено использовать СОЖ с содержанием хлора, так как хлориды провоцируют коррозионное растрескивание титана под механическим напряжением.

Нарезка резьбы и защита от диффузионного схватывания (заклинивания)

Титан имеет выраженную склонность к адгезионному и диффузионному схватыванию («холодной сварке») при трении сопрягаемых деталей из однородного металла. Если нарезать на титановом валу резьбу и затянуть титановую гайку без специальной защиты, резьбовая пара намертво заклинит при первой же затяжке ключом.

Для обеспечения надежной работы резьбовых узлов в химических насосах и скважинном оборудовании применяют три проверенных решения:

  1. Анодное оксидирование (титановое анодирование): электрохимическое формирование плотной защитной оксидной пленки на резьбе с толщиной слоя 5–15 мкм. Снижает коэффициент трения и предотвращает контакт чистого металла.
  2. Разнородные пары трения: резьбовую пару комплектуют разнородными коррозионностойкими материалами. Например, титановый вал ВТ6 соединяют с гайками из бронзы БрОЦС 5-5-5 или крепежом из нержавеющей стали с молибденом 12Х18Н10Т.
  3. Специализированные противозадирные пасты (Anti-Seize): при сборке резьбу обязательно смазывают пастами на основе никеля, дисульфида молибдена (MoS₂) или графита, устойчивыми к вымыванию кислотными растворами.

Чек-лист для входного контроля и приемки титанового круга на складе

Чтобы исключить поставку пересорта или проката с внутренними металлургическими дефектами, снабженцу и контролеру ОТК в Казахстане рекомендуется следовать регламенту:

  • Сверка маркировки и сертификата завода: проверка соответствия ГОСТ 26492-98 или ОСТ 1 90013-81, указания номера плавки, химического состава по основным легирующим компонентам (Al, V, Mo) и предельного содержания вредных примесей внедрения (C, N, O, H). Содержание водорода (H) не должно превышать 0,005–0,015%, иначе металл подвержен водородной хрупкости.
  • Контроль макроструктуры и УЗК: для диаметров круга свыше 50 мм обязателен ультразвуковой контроль сплошности по ГОСТ 21120-75 на отсутствие внутренних усадочных рыхлот, ликвационных полостей и флокенов.
  • Замер геометрии и кривизны: проверка овальности сечения микрометром и прямолинейности прутка (допустимое отклонение от прямолинейности не должно превышать 1,5–3,0 мм на 1 погонный метр длины).
  • Состояние поверхности: поверхность горячекатаного или кованого круга должна быть обточенной или шлифованной, без трещин, закатов, грубых рисок и волосовин. Для ответственных деталей рекомендуем также ознакомиться с практикой применения титановых поковок и тонколистового титанового листа ВТ1-0.

Часто задаваемые вопросы (FAQ)

Чем отличается титановый круг ВТ6 от ВТ1-0 при изготовлении деталей?

ВТ1-0 — это практически чистый титан с умеренной прочностью (предел текучести около 380 МПа) и максимальной пластичностью, который идеально держит химическую коррозию в хлоридах и кислотах. ВТ6 — высокопрочный сплав (предел текучести до 900–950 МПа), легированный алюминием и ванадием. Для тяжелонагруженных валов, передающих высокий крутящий момент, применяют исключительно ВТ6, а ВТ1-0 используют для корпусов датчиков, штуцеров и слабонагруженных штоков.

Можно ли использовать титановый вал в паре с подшипниками скольжения из бронзы?

Да, пара трения «титановый вал ВТ6 — оловянная бронза БрОЦС 5-5-5 или алюминиевая бронза БрАЖ9-4» является классическим инженерным решением. Бронзовая втулка предотвращает адгезионный износ титана при условии полировки шейки вала до шероховатости Ra ≤ 0,4 мкм и непрерывной подачи смазки.

Как избежать перегрева и поломки резцов при точении титанового прутка?

Необходимо снизить скорость резания до 50–70 м/мин, обеспечить непрерывную жесткую подачу СОЖ под давлением не менее 15–20 бар прямо на режущую кромку, использовать пластины с позитивной геометрией и острыми кромками (группа ISO S/K) и не допускать выхаживания с нулевой подачей во избежание наклепа.

Как поставляется и режется титановый круг на складе АТЛАНТ Snab City?

Титановый круг поставляется в прутках стандартной и мерной длины от 10 мм до 250 мм и более. На складе в Алматы мы выполняем высокоточную резку титанового проката на ленточнопильных станках с постоянным водяным охлаждением, что полностью исключает термический перегрев кромок и изменение микроструктуры металла.

Вывод

Правильный подбор марки титанового круга между технически чистым ВТ1-0 и высокопрочным сплавом ВТ6 позволяет создавать насосное и скважинное оборудование с многолетним межремонтным ресурсом. Точный расчет крутящих моментов, соблюдение режимов точения на ЧПУ и применение защитных противозадирных покрытий на резьбах гарантируют безаварийную эксплуатацию агрегатов на химических и горнорудных комбинатах Казахстана. Заказывайте сертифицированный титановый прокат с заводскими паспортами и резкой в размер на складе АТЛАНТ Snab City в Алматы.
