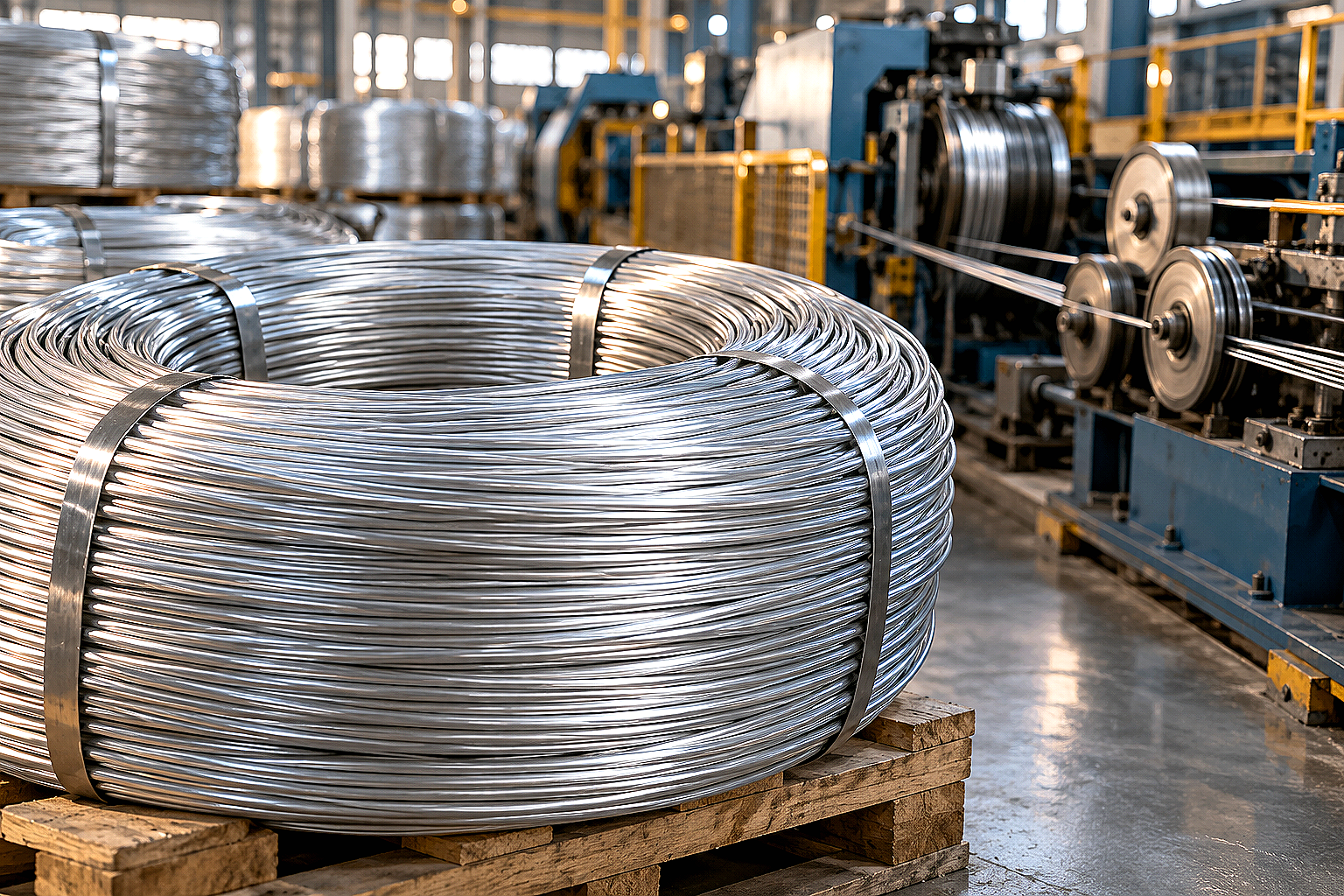

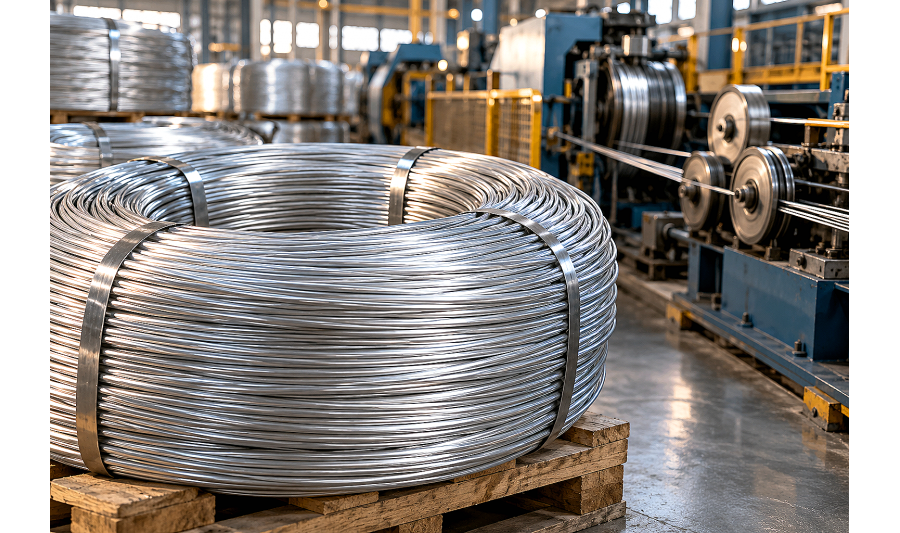

Алюминиевая катанка АКЛП по ГОСТ 13843-78: выбор марок, расчет электропроводности и режимы волочения
Алюминиевая катанка АКЛП по ГОСТ 13843-78 — базовое сырье для кабельных заводов, производства проводов СИП, проволоки молниезащиты и крепежа в Казахстане. Разбираем отличия полутвердых и твердых марок (АКЛП-ПТ, Т1, Т2, Т3), нормы электрического сопротивления,...
Алюминиевая катанка АКЛП — заготовка круглого сечения, получаемая непрерывным литьём и прокаткой. Её используют для изготовления электротехнической проволоки, которая затем применяется в производстве кабелей, проводов воздушных линий электропередачи и другой продукции.
Для кабельных предприятий Казахстана при выборе катанки важны не только диаметр и марка алюминия, но и механическое состояние, удельное электрическое сопротивление и пригодность к волочению. ГОСТ 13843-78 устанавливает требования к этим характеристикам и помогает правильно сформировать спецификацию на закупку.
Марки алюминиевой катанки АКЛП по ГОСТ 13843-78
ГОСТ 13843-78 предусматривает пять марок катанки, различающихся механическим состоянием и требованиями к прочности:
- АКЛП-М — мягкая катанка с невысоким временным сопротивлением разрыву. Используется для изготовления проволоки, когда необходимы соответствующие свойства исходной заготовки.
- АКЛП-ПТ — полутвёрдая катанка, сочетающая прочность и возможность дальнейшей пластической деформации.
- АКЛП-Т1 — твёрдая катанка с повышенными требованиями к минимальной прочности по сравнению с полутвёрдой.
- АКЛП-Т2 — твёрдая катанка с более высоким нормируемым минимальным временным сопротивлением.
- АКЛП-Т3 — наиболее прочное из предусмотренных стандартом твёрдых состояний по минимальному временному сопротивлению.
Важно различать марку катанки и её класс по электрическому сопротивлению. Мягкую и полутвёрдую катанку выпускают первого, второго и третьего классов, а твёрдую — первого и второго.
Для первого и второго классов удельное электрическое сопротивление определяют непосредственно на катанке. Для третьего класса его проверяют на отожжённой проволоке, полученной после волочения.
Пример обозначения: «Катанка I АКЛП-ПТ-5Е-9 ГОСТ 13843-78». Это полутвёрдая катанка первого класса из алюминия А5Е диаметром 9 мм.
Диаметры и основные характеристики АКЛП
В ГОСТ 13843-78 предусмотрены разные диапазоны диаметров в зависимости от марки. Поэтому при заказе нельзя считать, что любое исполнение доступно во всех типоразмерах.
| Марка катанки | Диаметры по ГОСТ, мм | Временное сопротивление, МПа |
|---|---|---|
| АКЛП-М | 9; 9,5; 11,5; 12; 14; 15; 18; 19; 23; 25 | Не более 80 |
| АКЛП-ПТ | 9; 9,5; 11,5; 12; 14; 15; 18; 19; 23; 25 | Не менее 83 |
| АКЛП-Т1 | 9; 9,5; 11,5 | Не менее 98 |
| АКЛП-Т2 | 9; 9,5 | Не менее 105 |
| АКЛП-Т3 | 9; 9,5 | Не менее 110 |
По согласованию с потребителем стандарт допускает изготовление катанки других номинальных диаметров при соблюдении предусмотренных требований.
Для диаметра 9 и 9,5 мм предельное отклонение составляет ±0,3 мм, а овальность не должна превышать 0,4 мм. Для более крупных размеров действуют другие допуски.
Электросопротивление катанки: классы I и II
Электропроводность — одна из основных характеристик алюминиевой катанки электротехнического назначения. Чем ниже удельное электрическое сопротивление при одинаковых размерах проводника, тем меньше потери энергии на его нагрев при прохождении тока.
ГОСТ 13843-78 с изменением № 3 устанавливает следующие предельные значения при температуре 20 °C.
| Марка | Класс I, Ом·мм²/м | Класс II, Ом·мм²/м |
|---|---|---|
| АКЛП-М | 0,0280 | 0,0277 |
| АКЛП-ПТ | 0,0281 | 0,0280 |
| АКЛП-Т1 | 0,0281 | 0,0280 |
| АКЛП-Т2 | 0,0281 | 0,0280 |
| АКЛП-Т3 | 0,0282 | 0,0281 |
Все значения указаны как максимально допустимые. Для АКЛП-М и АКЛП-ПТ приведённые значения относятся к диаметрам 9 и 9,5 мм. Для третьего класса действуют отдельные требования к сопротивлению проволоки после волочения и отжига.
Из таблицы видно, что более высокие требования к прочности не всегда сочетаются с меньшим электрическим сопротивлением. Поэтому класс и марку необходимо указывать отдельно.
Как рассчитать электрическое сопротивление катанки
Удельное электрическое сопротивление характеризует материал, а сопротивление конкретного участка зависит ещё и от его длины и площади сечения.
Для расчёта используют формулу:
R = ρ × L / S, где R — сопротивление в омах, ρ — удельное электрическое сопротивление в Ом·мм²/м, L — длина в метрах, S — площадь поперечного сечения в мм².
Пример: рассчитаем сопротивление катанки АКЛП-ПТ первого класса диаметром 9,5 мм при температуре 20 °C. Используем предельное значение ρ = 0,0281 Ом·мм²/м.
Площадь круглого сечения:
S = 3,1416 × 9,5² / 4 = 70,88 мм².
Сопротивление одного метра:
R = 0,0281 / 70,88 = 0,000396 Ом.
Таким образом, расчётное сопротивление одного километра такой катанки составляет около 0,396 Ом, а удельная электрическая проводимость при принятом значении ρ — около 35,6 МСм/м.
Это расчёт по номинальному диаметру и предельному удельному сопротивлению. Фактические характеристики партии определяют измерениями. Сопротивление также изменяется при изменении температуры металла.
Алюминий А5Е и А7Е: почему важен химический состав
Для производства катанки электротехнического назначения используют первичный алюминий установленных марок. ГОСТ 13843-78 предусматривает применение А5Е и А7Е с учётом марки и класса готовой катанки.
Например, для АКЛП-М и АКЛП-ПТ первого и третьего классов предусмотрен алюминий А5Е, а второго класса — А7Е. Для твёрдых марок также установлены требования к составу исходного металла.
Примеси могут влиять на электрическое сопротивление, поэтому при производстве контролируют химический состав и технологию получения заготовки. Особенно важен контроль элементов, способных заметно снижать проводимость алюминия.
Однако нельзя определять качество катанки только по марке исходного алюминия. Готовая продукция должна соответствовать требованиям по электрическому сопротивлению, механическим свойствам и поверхности.
Волочение алюминиевой катанки в проволоку
Катанка АКЛП предназначена для дальнейшей пластической обработки. На волочильных станах её последовательно протягивают через волоки, уменьшая диаметр и увеличивая длину заготовки.
Например, при уменьшении диаметра с 9,5 до 2 мм площадь поперечного сечения сокращается примерно на 95,6%. При этом в процессе холодной деформации изменяются механические свойства металла.
ГОСТ 13843-78 предусматривает технологическую пробу волочением:
- Катанку диаметром 9 и 9,5 мм протягивают до диаметра 1,7–2,0 мм.
- Для катанки диаметром 11,5 мм и более предусмотрено суммарное обжатие 50–70%.
- По причинам металлургических дефектов допускается не более одного обрыва на две тонны катанки.
Для стабильной работы волочильного оборудования важны чистота поверхности, отсутствие внутренних дефектов и правильная размотка бухты.
Скорость волочения, обжатие за проход, геометрию волок и смазочно-охлаждающий состав выбирают с учётом оборудования, состояния катанки и требований к готовой проволоке. Универсальных режимов для всех марок АКЛП нет.
Полученную проволоку используют для изготовления различных электротехнических изделий, в том числе проводов воздушных линий. Отдельный пример применения рассмотрен в статье об алюминиевой проволоке для вязки проводов ВЛ.
Приёмка и хранение бухт алюминиевой катанки
По ГОСТ 13843-78 катанку наматывают одним отрезком в бухты массой от 600 до 2500 кг. Намотка должна обеспечивать свободную размотку без перепутывания, перехлёстывания и залипания витков.
При приёмке партии рекомендуется проверить:
- Маркировку. Марку АКЛП, класс, диаметр, номер плавки и данные изготовителя.
- Геометрию. Соответствие диаметра и овальности требованиям стандарта.
- Поверхность. Отсутствие недопустимых трещин, закатов, раковин, включений и других повреждений.
- Состояние бухты. Целостность обвязки и отсутствие перепутанных витков.
- Документ о качестве. Указание механических свойств, удельного электрического сопротивления и характеристик партии.
Для проверки сопротивления ГОСТ предусматривает испытание образца с расчётной длиной 1 м и определение его фактического сечения по установленной методике.
При необходимости проводят технологическую пробу волочением и дополнительные испытания, предусмотренные стандартом или договором.
Хранить катанку следует в закрытых помещениях с защитой от влаги, загрязнений, химически активных веществ и механических повреждений. Попадание воды между витками может ухудшить состояние поверхности и создать проблемы при дальнейшей переработке.
Часто задаваемые вопросы
Ответы на популярные запросы
АКЛП-ПТ — полутвёрдая катанка с минимальным временным сопротивлением 83 МПа. Марки Т1, Т2 и Т3 относятся к твёрдым и имеют более высокие нормируемые минимальные значения: 98, 105 и 110 МПа соответственно. При выборе учитывают также класс электросопротивления и требования к готовой проволоке.
Класс определяет требования к удельному электрическому сопротивлению. Для первого и второго классов его проверяют на катанке, для третьего — на отожжённой проволоке после волочения. Третий класс предусмотрен только для мягкой и полутвёрдой катанки.
Марку и класс катанки выбирают по технологии производства и требованиям к готовой проволоке для конкретного типа СИП. Полутвёрдая АКЛП-ПТ может рассматриваться как исходная заготовка, но её обозначение само по себе не гарантирует соответствие готового провода всем нормативным требованиям.
Используют формулу R = ρ × L / S. Для АКЛП-ПТ первого класса при 20 °C и предельном удельном сопротивлении 0,0281 Ом·мм²/м сопротивление одного метра катанки номинальным диаметром 9,5 мм составляет около 0,000396 Ом. Фактическое значение определяют измерением.
Катанку диаметром 9 и 9,5 мм испытывают волочением до 1,7–2,0 мм. Для диаметров 11,5 мм и более предусмотрено суммарное обжатие 50–70%. Технологическая проба помогает выявить дефекты, способные вызвать обрывы при переработке.
Проверьте марку и класс катанки, диаметр, массу, состояние поверхности и качество намотки. В документе о качестве должны быть указаны необходимые механические и электрические характеристики партии. Для предотвращения повреждений бухты хранят в закрытых сухих помещениях.
Вывод
При закупке алюминиевой катанки АКЛП важно правильно указать марку, класс электросопротивления, диаметр и требования к качеству. Полутвёрдая и твёрдые марки отличаются механическими характеристиками, но окончательный выбор зависит от технологии волочения и свойств готовой проволоки. Для кабельного производства особенно важны электрическое сопротивление, чистота поверхности и отсутствие дефектов, вызывающих обрывы на станах.
В АТЛАНТ Snab City в Алматы можно ознакомиться с ассортиментом алюминиевого проката и уточнить возможность поставки катанки АКЛП по ГОСТ 13843-78. Для подготовки предложения передайте менеджеру марку, класс, диаметр, необходимую массу партии и требования к документам о качестве. Наличие конкретных исполнений и условия поставки по Казахстану согласовываются отдельно.
