Прокладка подземных кабельных линий, ввод питания в трансформаторные подстанции КТП, распределительные пункты и главные щиты ВРУ в Алматы и регионах Казахстана сопряжены с необходимостью надежного оконцевания и сращивания силовых кабелей. Место соединения или разделки жил кабеля является наиболее уязвимым участком электросети, где нарушается монолитная заводская изоляция и защитная оболочка.

При неправильном подборе или нарушении технологии монтажа кабельной муфты в зоне контакта возникает локальный перегрев, проникновение грунтовой влаги или пробой диэлектрика при первом же скачке напряжения. Чтобы кабельная линия на напряжение 1 кВ, 6 кВ или 10 кВ отработала нормативные 30 лет без аварийных раскопок траншеи, снабженцу и электромонтажнику важно четко разбираться в маркировке, типах изоляции и комплектации термоусаживаемых муфт.

Классификация кабельных муфт: назначение, типы установки и напряжение

Кабельная муфта представляет собой набор термоусаживаемых полимерных трубок, перчаток, изолирующих манжет, герметиков и соединителей, восстанавливающих электрическую прочность, герметичность и механическую защиту кабеля в месте разделки. Все термоусаживаемые кабельные муфты делятся на две основные функциональные группы: концевые и соединительные.

Концевые муфты предназначены для оконцевания 3-, 4- и 5-жильных силовых кабелей при подключении к шинам распределительных устройств, рубильникам, силовым трансформаторам или воздушным линиям электропередачи:

  • Муфты внутренней установки (КВТп, 4КВТп, 3КВТп-10): монтируются в закрытых сухих и умеренно влажных помещениях — электрощитовых, трансформаторных подстанциях (ТП), шкафах КРУ и ВРУ. Комплектуются термоусаживаемой перчаткой, трубками жильной изоляции и манжетами;
  • Муфты наружной установки (КНТп, 4КНТп, 3КНТп-10): предназначены для открытой уличной установки на опорах ЛЭП, порталах подстанций и открытых эстакадах. Главное отличие от внутренней серии — наличие антитрекинговых термоусаживаемых «юбок» (изоляторов), увеличивающих длину пути тока утечки во время дождя, мокрого снега и оседания солевой пыли.

Соединительные муфты (СТп, 4СТп, 3СТп-10) служат для надежного сращивания двух строительных длин силового кабеля при прокладке в траншеях, кабельных блоках, тоннелях и на эстакадах. Муфта восстанавливает непрерывность токоведущих жил, изоляционный слой каждой жилы, экранирующий слой, заземление брони и наружный защитный герметичный кожух.

Таблица: подбор термоусаживаемых муфт под тип кабеля, напряжение и условия прокладки

При оформлении заказа на складе АТЛАНТ Snab City в Алматы маркировка муфты выбирается с учетом типа изоляции кабеля (сшитый полиэтилен СПЭ, бумажная маслопропитанная БПИ или ПВХ/резина), сечения жил и наличия брони.

Маркировка муфтыТип и назначениеРабочее напряжениеСовместимые марки кабелейДиапазон сечений жил, мм²Особенности комплектации
4КВТп-1Концевая внутренняяДо 1 кВ (0.4 кВ)ВВГ, АВВГ, ВБбШв, АВБбШв4×(16–25) ... 4×(150–240)4-пальцевая перчатка, трубки фазной изоляции, болтовые наконечники НБ
4КНТп-1Концевая наружнаяДо 1 кВВБбШв, АВБбШв, ВВГнг4×(25–50) ... 4×(150–240)Антитрекинговые юбки-дождевики, герметик устойчивый к ультрафиолету
4СТп-1Соединительная траншейнаяДо 1 кВВБбШв, АВБбШв, АВВГ, ПвБШв4×(16–25) ... 4×(150–240)Внутренние манжеты, толстостенный наружный кожух, болтовые гильзы СБ
3КВТп-10Концевая внутренняя6–10 кВААБл, АСБ, ААШв, СБ (с БПИ изоляцией)3×(25–50) ... 3×(150–240)Маслостойкие трубки, провод заземления, лента-регулятор поля
3КНТп-10Концевая наружная6–10 кВААБл, АСБл, ЦАСБл, АПвПуг3×(35–50) ... 3×(150–240)Кремнийорганические жильные юбки, устойчивость к морозам до -50 °C
3СТп-10Соединительная траншейная6–10 кВААБл, АСБ, СБл, ААШв3×(25–50) ... 3×(150–240)Маслобарьерные трубки, лента сглаживания напряженности поля, бронелента
1СТп-10 (СПЭ)Соединительная одножильная10–35 кВАПвПу2г, ПвПг, АПвЭВ1×(50–120) ... 1×(300–500)Трубка выравнивания поля, медный плетеный экран, двухслойный кожух

Специфика комплектации: срывные болтовые наконечники и непаяное заземление брони

Современные кабельные муфты поставляются в универсальной комплектации, что исключает необходимость подбора индивидуальных опрессовочных матриц и громоздкого гидравлического пресса прямо на дне траншеи.

Для соединения жил применяются болтовые наконечники (НБ) и гильзы (СБ) со срывными шестигранными головками из высокопрочного алюминиево-медного сплава:

  • Каждый наконечник или гильза перекрывает сразу 2–3 смежных типоразмера кабеля (например, диапазон 70–120 мм² или 150–240 мм²);
  • Внутренняя поверхность соединителя имеет резьбовую насечку, которая при затяжке прорезает оксидную пленку алюминиевых и медных жил, обеспечивая переходное сопротивление ниже, чем у цельного кабеля;
  • При достижении расчетного крутящего момента верхняя шестигранная головка болта автоматически отламывается заподлицо с корпусом гильзы, гарантируя идеальное контактное давление без риска пережатия или недотяжки жилы;
  • Для оконцевания под стандартный болт также можно использовать классические кабельные наконечники ТМЛ или ТАМ под опрессовку.

Вторым важнейшим узлом является система непаяного заземления (комплект НКЗ). При разделке бронированных кабелей (ВБбШв, ААБл) заземляющий медный луженый пружинный проводник фиксируется на стальных лентах брони и свинцовой/алюминиевой оболочке с помощью роликовых пружин постоянного давления (ППД).

Пружины постоянного давления исключают применение паяльника, припоя и агрессивного паяльного жира на объекте. ППД создают непрерывное радиальное сжимающее усилие, компенсируя температурное расширение металла при пиковых нагрузках кабеля.

Пошаговый регламент монтажа термоусаживаемых муфт и типичные ошибки

Качественный монтаж муфты требует строгого соблюдения температурных режимов усадки и чистоты рабочего места. Наличие песчинок или влаги на поверхности фазной изоляции под термоусадкой неизбежно приведет к образованию токопроводящего мостика и пробою изоляции.

Базовые правила монтажа муфты:

  1. Снятие оболочки и брони строго по монтажной карте: размеры ступеней разделки (броня, оболочка, поясная изоляция, оголенный участок жилы) выдерживаются с точностью до миллиметра по инструкции производителя;
  2. Обработка кромок и зачистка заусенцев: после срыва болтовых головок выступающие грани зачищаются напильником или наждачной бумагой, а ступенчатые переходы заполняются герметизирующей мастикой для выравнивания электрического поля;

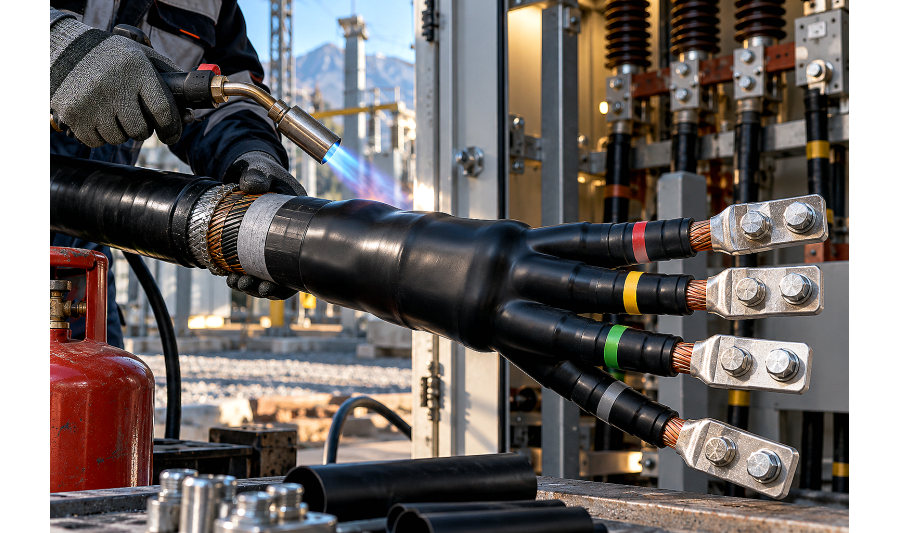

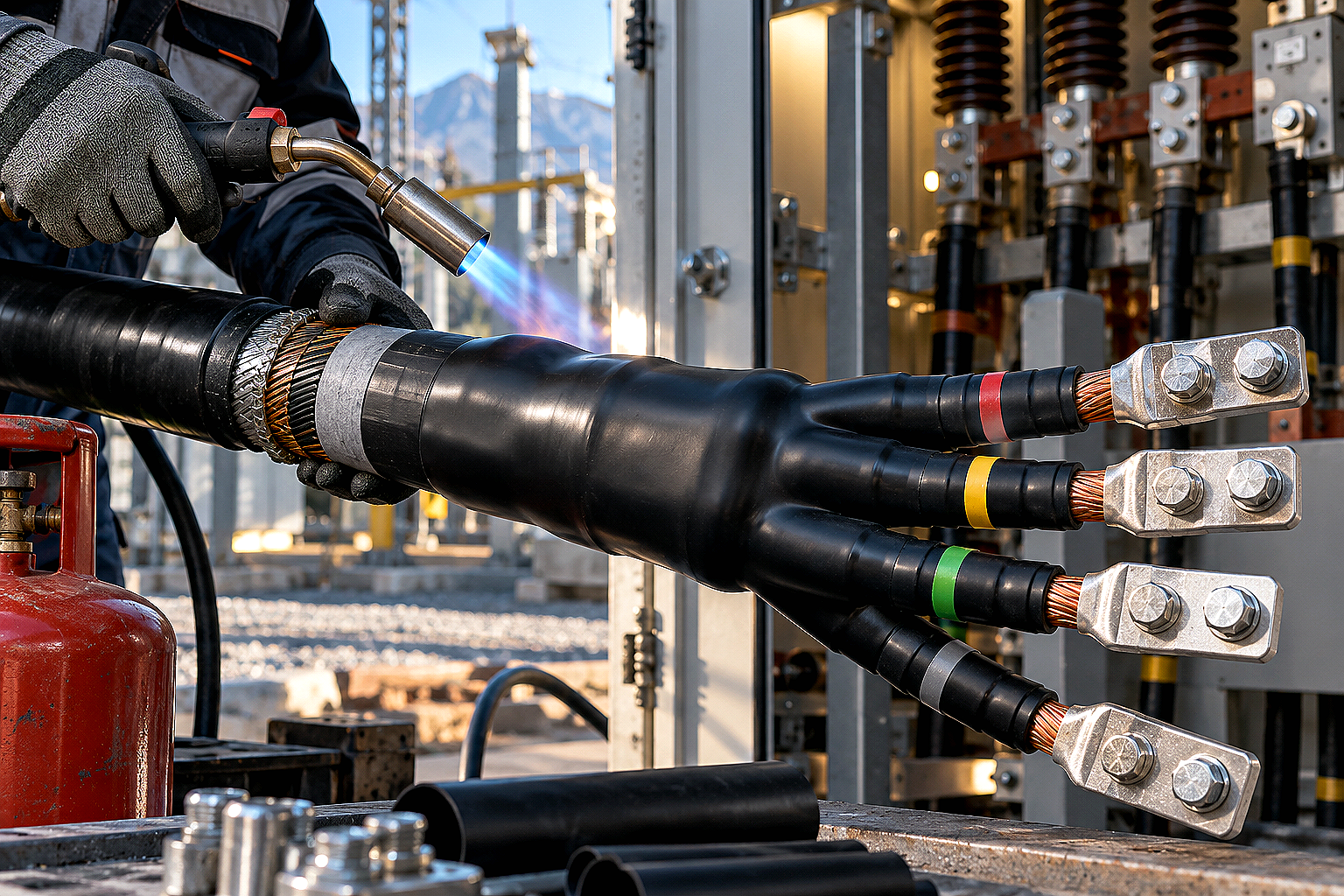

  3. Прогрев термоусадки мягким пламенем газовой горелки: усадка трубок и перчаток выполняется желтым мягким пламенем от центра к краям (либо от основания к концам пальцев перчатки). Равномерный прогрев исключает образование воздушных карманов;
  4. Контроль выступания термоплавкого клея: признаком качественной усадки служит равномерное выступание термоклея-расплава по краям надетой трубки или перчатки по всему периметру.

Главные ошибки при монтаже — локальный перегрев полимера до появления пузырей и обугливания (разрушает диэлектрические свойства термоусадки), пренебрежение обезжириванием жил изопропиловым спиртом и монтаж соединительной муфты во влажной траншее без защитного навеса.

FAQ: частые вопросы по выбору и монтажу кабельных муфт

Можно ли использовать внутреннюю муфту КВТп на улице?

Категорически не рекомендуется. Концевая муфта внутренней установки КВТп не имеет защитных изолирующих юбок и стойкого к жесткому ультрафиолету наружного слоя. Под воздействием солнечной радиации и осадков на трубках КВТп быстро образуются микротрещины и токопроводящие дорожки (трекинг), что приводит к поверхностному пробою на землю.

Чем отличаются муфты для кабелей с изоляцией из сшитого полиэтилена (СПЭ) от муфт для бумажной изоляции (БПИ)?

Кабели с БПИ (ААБл, АСБ) содержат вязкий маслоканифольный состав, поэтому их муфты обязательно комплектуются прозрачными маслостойкими трубками и маслобарьерными перчатками, блокирующими вытекание пропитки. Муфты для СПЭ кабелей работают при более высокой напряженности электрического поля и комплектуются специальными трубками с высокой диэлектрической проницаемостью для геометрического выравнивания напряженности поля на срезе полупроводящего экрана.

Как правильно подобрать сечение муфты, если кабель имеет переходное сечение жил?

Болтовые соединители и наконечники, входящие в состав современных термоусаживаемых муфт, перекрывают широкий диапазон сечений. Например, муфта с маркировкой на сечение 70–120 мм² одинаково надежно монтируется как на кабель 70 мм², так и на кабель 120 мм² за счет глубокого хода срывных болтов. Если соединяются кабели разного сечения (например, 70 и 120 мм²), выбирается соединительная муфта большего типоразмера (70–120 мм²).

Сколько времени должна остывать муфта после монтажа перед подачей напряжения?

После завершения термоусадки наружного защитного кожуха муфта должна остыть естественным путем до температуры окружающей среды (обычно 20–30 минут). До полного остывания термоклея-расплава запрещается перемещать кабель, сгибать муфту, засыпать траншею грунтом или подавать испытательное напряжение от электролаборатории.

Вывод

Кабельная термоусаживаемая муфта — ответственный инженерный узел, определяющий надежность всей кабельной трассы. Правильный выбор между концевыми (КВТп/КНТп) и соединительными (СТп) модификациями, использование срывных болтовых гильз и соблюдение технологии непаяного заземления брони исключают аварии и простои оборудования.
