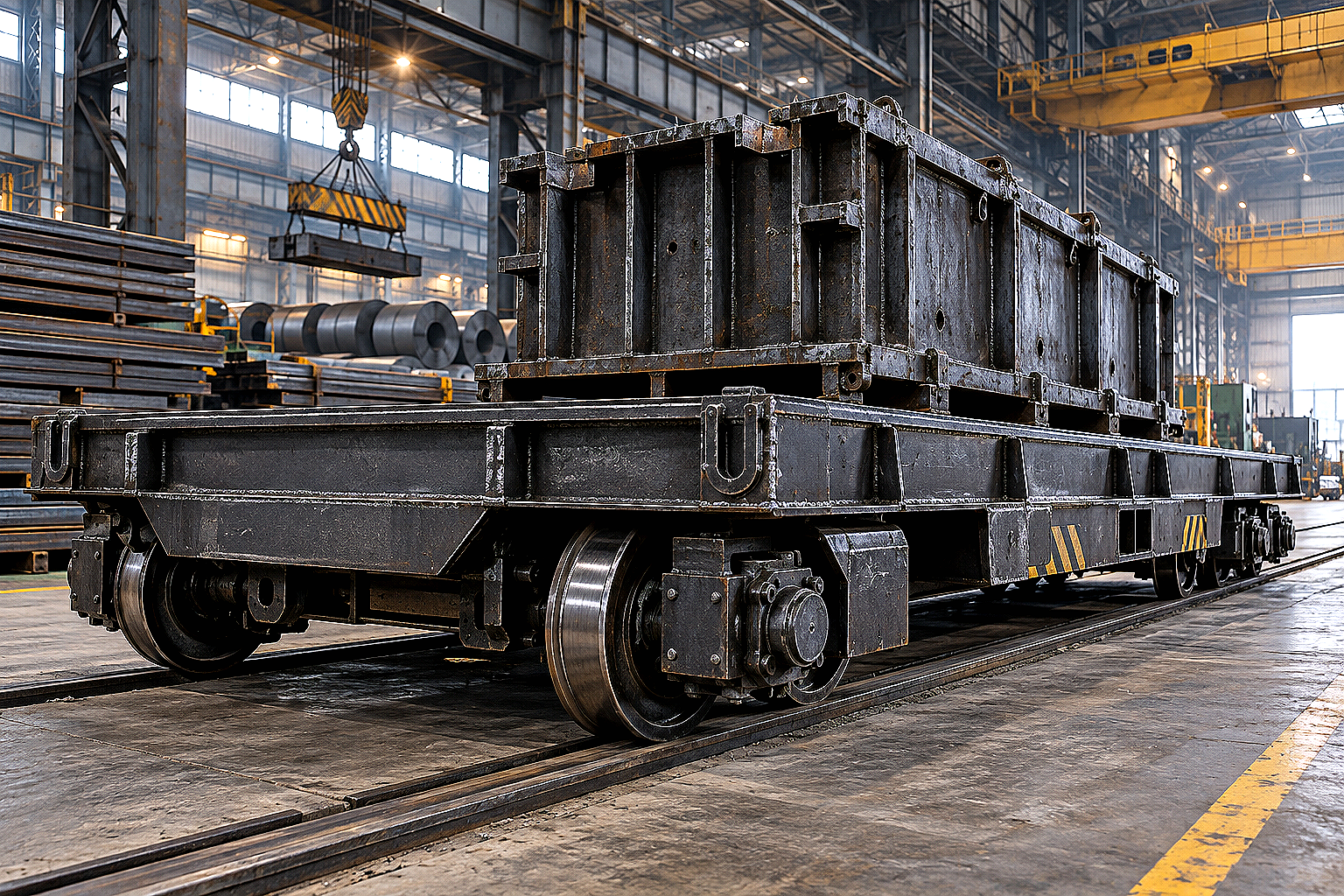

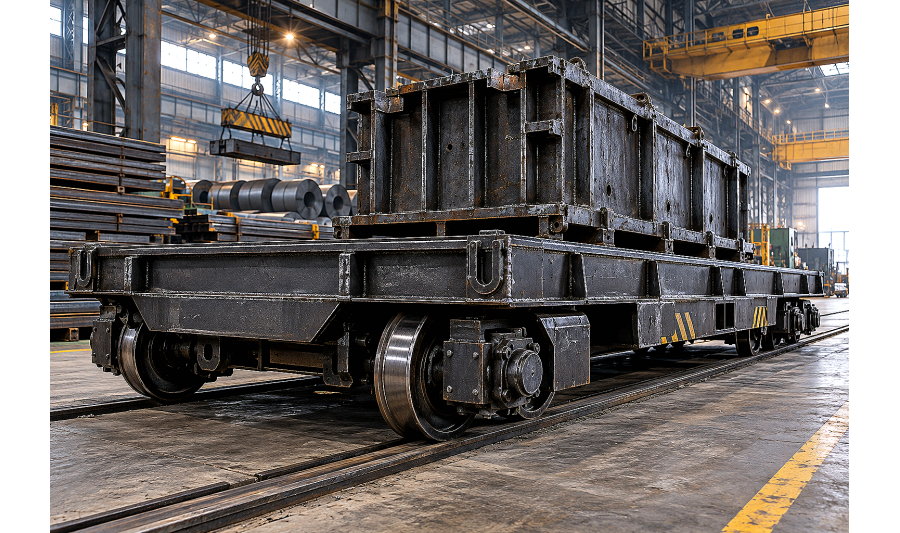

На заводах железобетонных изделий (ЖБИ), домостроительных комбинатах, металлургических предприятиях, трубных базах и в сборочных цехах Алматы, Караганды, Шымкента и Усть-Каменогорска межцеховая логистика тяжелых грузов держится на рельсовом транспорте. Передаточные самоходные и кабельные тележки (трансбордеры) грузоподъемностью от 5 до 50 тонн круглосуточно перевозят массивные металлоформы с бетоном, пачки арматуры, рулоны стали, станочные отливки и готовые узлы металлоконструкций между пролетами цехов.

В отличие от стационарных перекрытий или складских эстакад, металлоконструкция рельсовой платформы работает в жестком комбинированном режиме. Настил испытывает точечные ударные нагрузки при опускании многотонного груза мостовым краном, а несущая рама подвергается знакопеременным изгибающим и крутящим моментам при трогании с места, проезде стыков рельсов и экстренном торможении.

Если сварить раму или настил платформы из тонкого рядового металла без учета динамического коэффициента, плита прогибается корытом уже через 2–3 месяца эксплуатации. Провисший настил блокирует колесные пары, приводит к перекосу буксовых узлов, срезу приводных валов мотор-редуктора и аварийной остановке технологической линии цеха.

Почему для передаточных тележек выбирают сталь 09Г2С вместо рядовой Ст3сп

Передаточные тележки на производственных площадках Казахстана регулярно курсируют между отапливаемыми закрытыми пролетами цехов и открытыми складскими площадками готовой продукции. Зимой в Алматинской, Карагандинской и Восточно-Казахстанской областях температура на открытом воздухе опускается до -30...-40 °C, а в неотапливаемых цехах металл сохраняет глубокое охлаждение.

Рядовая углеродистая сталь Ст3сп при отрицательных температурах резко снижает ударную вязкость и переходит в хрупкое состояние. Удар тяжелой металлоформы или пачки проката при опускании крюком крана на промерзший настил из стали Ст3 провоцирует мгновенное образование магистральной трещины по сварным швам.

Низколегированная конструкционная сталь 09Г2С по ГОСТ 19281-2014 содержит кремний (0,50–0,80%) и марганец (1,30–1,70%), обеспечивая предел текучести не менее 325–345 МПа (против 235–245 МПа у Ст3сп) и гарантированную ударную вязкость KCU до -40 °C и -70 °C. Детальное сравнение механических свойств этих сталей представлено в нашем обзоре марки стали горячекатаного листа Ст3 и 09Г2С.

  • Высокий предел текучести (345 МПа): позволяет снизить толщину настила и силовых балок на 15–20% без потери грузоподъемности тележки;
  • Стойкость к хрупкому разрушению при -40 °C: исключает растрескивание проушин, колесных кронштейнов и настила при зимней погрузке на открытых эстакадах;
  • Идеальная свариваемость без ограничений: сталь 09Г2С не склонна к образованию холодных околошовных трещин и не требует предварительного подогрева при толщинах до 20–25 мм.

Расчет толщины настила, лонжеронов и диафрагм жесткости

Конструктивно самоходная рельсовая тележка состоит из жесткой сварной рамы коробчатого или двутаврового сечения, колесных тумб с буксами и сплошного верхнего настила. Толщина листового металла подбирается строго под номинальную грузоподъемность и характер перевозимой продукции.

При проектировании настила учитывается не только распределенная масса, но и локальное точечное давление от опорных лап технологических поддонов или пирамид для сэндвич-панелей. Для предотвращения остаточного прогиба между поперечными балками шаг ребер жесткости рамы не должен превышать 400–600 мм.

Грузоподъемность тележки, тТолщина настила, ммВысота лонжеронов рамы, ммТолщина стенки лонжерона, ммРекомендуемая марка стали
До 5 тонн6 – 8140 – 1806 – 8Ст3сп5 / 09Г2С
10 – 15 тонн8 – 10200 – 2408 – 1009Г2С (класс С345)
20 – 30 тонн10 – 14260 – 32010 – 1209Г2С категории 12
40 – 50 тонн16 – 20350 – 45014 – 1809Г2С-15 / 10ХСНД

Для тяжелонагруженных тележек (от 20 тонн) верхний настил формируют из сплошных листов горячекатаной стали с минимальным количеством стыков. Общие принципы подбора толстолистового проката подробно описаны в материале как выбрать толщину горячекатаного листа под задачу.

Особенности координатного раскроя и подготовки деталей рамы

Изготовление рамы рельсовой платформы требует высокой геометрической точности: отклонение диагоналей рамы не должно превышать 1,5–2,0 мм на длине 6 метров, иначе колесные реборды будут непрерывно тереться о головку рельса, вызывая сход тележки с путей.

Заготовки лонжеронов, поперечин, диафрагм и колесных кронштейнов вырезают на станках плазменного или волоконного лазерного раскроя с ЧПУ. Это гарантирует перпендикулярность кромок и точное совпадение монтажных отверстий под буксовые узлы и кронштейны мотор-редукторов без ручной подгонки.

  • Координатный раскрой: исключает перекос деталей и обеспечивает припуски под механическую обработку посадочных мест подшипниковых опор;
  • Снятие фасок под сварку: на листах толщиной свыше 8 мм обязательно выполняется V-образная разделка кромок с углом 50–60° по ГОСТ 5264-80 для обеспечения 100% провара стыков;
  • Чистовая резка в размер: заказывая металл с предварительным раскроем, производство экономит на транспортных расходах и исключает накопление неликвидных обрезков, о чем мы рассказывали в статье резка металлопроката в размер: как подготовить заказ.

Технология сборки и сварки рамы тележки: защита от сварочных поводок

Главный технологический риск при сварке пространственной рамы из толстого горячекатаного листа — термические коробления и винтовой перекос конструкции. При наложении протяженных продольных швов односторонний нагрев металла вызывает остаточные сварочные напряжения, которые выгибают раму «саблей».

Чтобы сохранить идеальную плоскостность платформы и соосность колесных пар, сборку и сварку выполняют по строгому регламенту с соблюдением правил из руководства сварка металлоконструкций на объекте:

  1. Сборка на жестком стапеле: раму выставляют на прецизионном сборочном столе, фиксируют струбцинами и прихватывают короткими швами с шагом 250–300 мм;
  2. Симметричная обратноступенчатая сварка: швы накладывают от центра рамы к краям одновременно с двух сторон двумя сварщиками, что взаимно уравновешивает термические усадки;
  3. Прерывистые швы крепления настила: сплошной лист настила приваривают к поперечным балкам прерывистым швом (длина шва 80–100 мм с шагом 200 мм) или через технологические электрозаклепки (пробочные швы), предотвращая вспучивание листа волнами;
  4. Установка диагональных косынок: угловые зоны рамы и места крепления букс усиливают треугольными фасонками из листа толщиной 12–16 мм для восприятия диагональных сдвигов при торможении.

Усиление зон крепления колесных букс и привода

Зона посадки колесного узла — наиболее критичный участок передаточной тележки. Нагрузка от колеса передается на раму через буксовые кронштейны или фланцевые подшипниковые узлы. Статическое давление дополняется ударными нагрузками при наезде колеса на рельсовые стыки.

Для предотвращения усталостного продавливания нижней полки лонжерона в зоне установки каждого колеса вваривают вертикальные ребра жесткости (диафрагмы) из листа стали 09Г2С толщиной 10–14 мм, точно повторяющие контур балки.

Посадочные площадки под буксовые узлы изготавливают из толстолистовой стали 16–25 мм. После завершения всех сварочных работ рамы эти площадки фрезеруют за один установ на портальном станке, добиваясь идеальной параллельности и единой плоскости всех четырех колесных опор.

Чек-лист входного контроля горячекатаного листа для снабженца

Перед запуском металлопроката в раскройный цех инженер службы ОТК и снабженец строительно-производственного предприятия в Алматы должны провести обязательную проверку партии листовой стали:

  • Сверка сертификата завода-изготовителя: проверка плавки, химического состава (углерод не более 0,12%, марганец 1,3–1,7%) и класса прочности проката;
  • Контроль разнотолщинности микрометром: замер толщины листа в 4–6 точках по краям и в центре листа (отклонения по ГОСТ 19903-2015 не должны превышать ±0,4...0,8 мм в зависимости от толщины);
  • Визуальный контроль кромок на расслоение: на торцах горячекатаного листа не должно быть внутренних трещин, видимых расслоений и глубоких закатов;
  • Проверка плоскостности: отклонение от плоскости при укладке на поверочную плиту не должно превышать 8–10 мм на 1 метр длины для проката высокой и нормальной плоскостности (ПВ/ПО).

Преимущества комплектации заказов в компании АТЛАНТ Snab City

Компания АТЛАНТ Snab City обеспечивает прямые поставки сертифицированного горячекатаного листового металлопроката марок 09Г2С, Ст3сп и 10ХСНД со складских комплексов в Алматы для машиностроительных заводов, производителей грузоподъемного оборудования и строительных подрядчиков Казахстана.

  • Широкий сортамент толщин в наличии: постоянный складской запас горячекатаных листов от 4 до 50 мм в стандартных раскроях 1500×6000 мм и 2000×6000 мм;
  • Заводские сертификаты качества: 100% входной контроль металла и предоставление полного пакета исполнительной документации для технадзора;
  • Промышленная резка в размер: высокоточный раскрой листового проката на плазменных и лазерных станках ЧПУ по чертежам заказчика;
  • Оперативная логистика: доставка автотранспортом нужной грузоподъемности по Алматы, Алматинской области и отправка партий металла во все регионы Республики Казахстан.

Часто задаваемые вопросы

Можно ли использовать рифленый лист вместо гладкого для настила передаточной тележки?

Да, стальной рифленый лист (с чечевичным или ромбическим рифлением) часто применяют для платформ, на которых транспортируются штучные скользкие грузы, бочки или поддоны, чтобы предотвратить их смещение при трогании и торможении тележки. Однако под тяжелые металлоформы ЖБИ с плоским основанием предпочтительнее использовать гладкий толстый лист 09Г2С толщиной 10–16 мм, обеспечивающий равномерную площадь опирания.

Почему настил платформы выгибается дугой после приварки к раме?

Причина — сплошные протяженные сварные швы большой длины, вызывающие сильные усадочные напряжения. Настил следует приваривать короткими прерывистыми швами в шахматном порядке либо через электрозаклепки (отверстия диаметром 20–25 мм в листе настила с заваркой к полкам балок рамы) от центра платформы к краям.

Какой минимальный радиус гибки допустим для листа стали 09Г2С при изготовлении лонжеронов рамы?

Для горячекатаной стали 09Г2С при толщине листа до 10 мм минимальный внутренний радиус гибки на листогибочном прессе составляет R = 1,2–1,5 от толщины проката (S) при гибке поперек волокон проката. При гибке вдоль направления прокатки радиус увеличивают до R = 2,0×S во избежание микротрещин по внешней кромке гиба.

Как защитить металлоконструкцию тележки от коррозии при работе на открытых складах?

После завершения сварки раму подвергают пескоструйной или дробеструйной очистке до степени Sa 2.5 по ISO 8501-1 для удаления окалины и брызг сварки. Затем наносят слой двухкомпонентного эпоксидного цинконаполненного грунта толщиной 60–80 мкм и финишную полиуретановую эмаль толщиной 80–100 мкм, стойкую к истиранию и ультрафиолету.

Вывод

Надежность и ресурс межцеховой передаточной тележки закладываются на этапе выбора металлопроката. Применение горячекатаного листа из конструкционной низколегированной стали 09Г2С, правильный расчет толщины силовых элементов рамы и настила, а также соблюдение технологии сварки гарантируют безаварийную эксплуатацию рельсового транспорта под максимальными нагрузками в любых климатических условиях Казахстана.

Для подбора толщины листа, расчета спецификации и заказа горячекатаного проката с резкой в размер обратитесь к техническим специалистам компании АТЛАНТ Snab City в Алматы.
