При обустройстве входных групп коммерческих центров, эвакуационных лестниц, платформ спецтехники, полов фургонов и рефрижераторов в Алматы безопасность передвижения людей становится главным требованием. Гладкий стальной или полимерный пол при намокании, попадании масла или сезонном заносе снега с обувью превращается в каток.

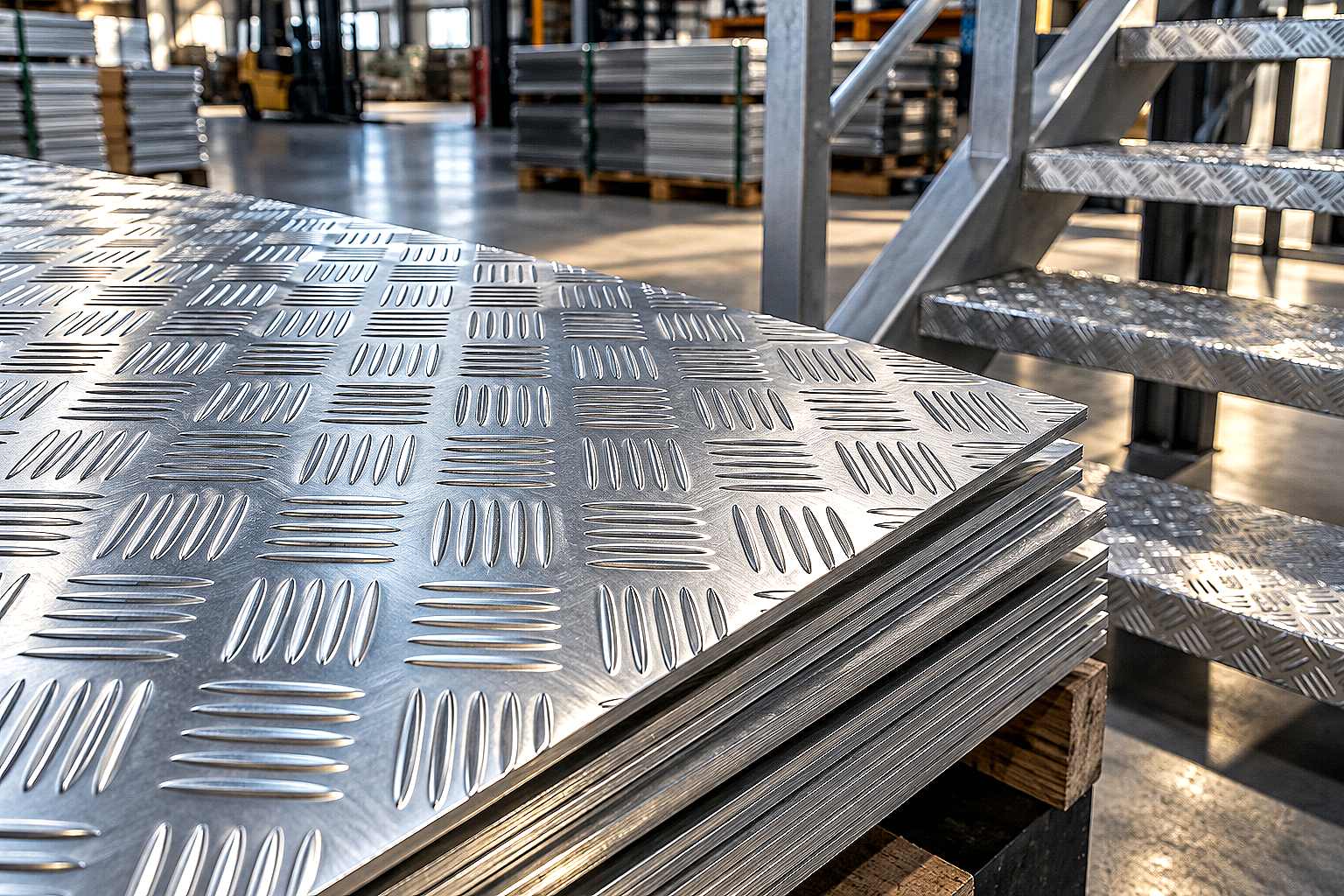

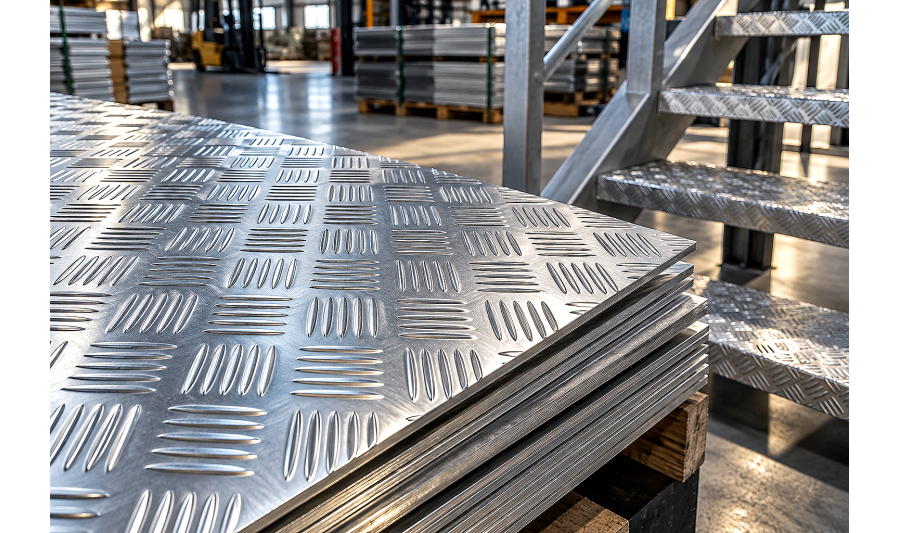

Использование стального рифленого листа решает вопрос сцепления, но утяжеляет конструкцию почти в три раза и требует постоянного подкрашивания от ржавчины. Алюминиевый рифленый лист с выпуклым рисунком «Квинтет» (Quintet — пять параллельных рисок, расположенных перпендикулярно соседней группе) сочетает легкость, коррозионную стойкость и высокий коэффициент противоскольжения.

Разновидности рифления и базовые сплавы: АМг2НР против 1050 H244

Главная ошибка при закупке рифленого алюминия — заказ «просто листа с насечкой» без уточнения химического состава и состояния термомеханической обработки. На металлобазах Казахстана прокат представлен в двух ключевых сплавах, которые ведут себя совершенно по-разному при эксплуатации и гибке.

  • Сплав АМг2НР (аналог EN AW-5754 H22/H24): магниевая деформируемая медно-магниевая основа (до 2,0–2,8% Mg) в полунагартованном рафинированном состоянии. Обладает повышенной жесткостью, отлично держит точечные нагрузки от колес погрузчиков и не боится воздействия солей, дорожных реагентов и антигололедных смесей;
  • Сплав АД1Н / 1050 H244: технически чистый алюминий (чистота 99,5%). Отличается повышенной пластичностью и легкостью гибки на малых радиусах, но уступает АМг2НР по пределу текучести и быстрее истирается под интенсивным абразивным трафиком;
  • Рисунок «Квинтет» (5 рисок): обеспечивает разнонаправленное сцепление с подошвой обуви и автопокрышками под любым углом скольжения в отличие от устаревших рисунков «Даймонд» (1 риска) или «Дуэт» (2 риски).

Если вы подбираете металл для тяжелых условий и химических производств, также полезно изучить выбор нержавеющего рифленого листа AISI 304, а для тяжелых несущих настилов промышленных цехов — параметры стального рифленого листа по ГОСТ 8568-77.

Толщина основания, высота рифлей и расчет массы 1 м²

При оформлении спецификации важно помнить: номинальная толщина рифленого листа всегда измеряется по гладкому основанию без учета высоты самих выпуклых рисок. Высота рифлей составляет дополнительно от 0,8 до 1,5 мм в зависимости от толщины полотна.

Если в проектной смете заложен лист 2,0 мм, штангенциркуль на гладком участке покажет 2,0 мм, а при замере по вершине риски — около 3,0–3,2 мм. Ошибка в замерах приводит к закупке более тонкого металла и последующему прогибу настила между лагами каркаса.

Толщина основания (мм) Высота риски (мм) Теоретический вес 1 м² (кг) Рекомендуемый шаг опор (мм) Типовое применение на объектах РК
1,5 0,8–1,0 4,35–4,55 до 250 Облицовка дверей, защитные панели стен, обшивка потолков фургонов
2,0 1,0–1,2 5,75–5,95 до 350 Ступени лестниц в помещениях, полы микроавтобусов, пороги, ящики
3,0 1,2–1,4 8,50–8,85 до 500 Полы грузовых фургонов, настилы СТО, трапы катеров, платформы эвакуаторов
4,0 1,3–1,5 11,30–11,70 до 650 Переходные мостики, аппарели для техники, складские эстакады
5,0 1,4–1,6 14,10–14,60 до 800 Тяжелонагруженные промышленные настилы, перекрытия приямков

Технология раскроя и гибки листа «Квинтет» без трещин

Алюминиевые сплавы с содержанием магния склонны к наклепу и образованию трещин, если нарушить технологические радиусы гибки. Из-за наличия рифлей толщина заготовки по сечению неравномерна, поэтому деформационные напряжения концентрируются во впадинах между группами рисок.

Чтобы получить аккуратный Z-образный подгиб ступени или П-образный борт ящика на листогибочном прессе с ЧПУ, соблюдайте базовые правила:

  • Ориентация линии гиба: по возможности выполняйте гибку поперек направления прокатки листа. При гибке вдоль волокон риск раскрытия микротрещин возрастает в 2,5 раза;
  • Радиус пуансона: для полунагартованного сплава АМг2НР минимальный внутренний радиус гиба $R$ должен составлять не менее $1,5–2,0 imes t$ (где $t$ — толщина основания). Использование острого ножа с радиусом 0,5–0,8 мм гарантированно приведет к разрыву наружной полки;
  • Расположение рисок в штампе: при гибке рифлями наружу требуется увеличенный радиус матрицы, чтобы избежать задира и заклинивания выступающих элементов;
  • Методы раскроя: идеальное качество кромки без оплавления и коробления дает оптоволоконный лазер в среде азота высокой чистоты либо гидроабразивная резка. В условиях мастерской раскрой ведут дисковыми пилами по цветным металлам со специальной формой зуба TCG и обильной смазкой восковыми карандашами.

При комплексном проектировании обшивки каркасов ознакомьтесь с общими принципами в статье как выбрать алюминиевый лист под задачу.

Правила монтажа: крепеж и защита от электрохимической коррозии

Сам по себе сплав АМг2НР обладает превосходной устойчивостью к влаге благодаря пассивной оксидной пленке $Al_2O_3$. Однако при прямом контакте алюминия с черной углеродистой сталью во влажной среде возникает мощная гальваническая пара с разностью потенциалов свыше 0,85 В.

В присутствии талой воды и дорожных солей алюминий вокруг стального самореза начинает работать как жертвенный анод и превращается в рыхлый белый порошок за 1–2 сезона. Монтажные отверстия расширяются, и настил начинает греметь и отставать от каркаса.

Для предотвращения контактной коррозии применяйте проверенный регламент монтажа:

  1. Изоляция разнородных металлов: между алюминиевым рифленым листом и стальной профильной трубой каркаса обязательно прокладывайте изоляционную ленту из вспененного EPDM, полиуретановую прокладку или наносите слой полиуретанового герметика;
  2. Выбор крепежа: крепление выполняйте вытяжными заклепками с гильзой и сердечником из нержавеющей стали А2 либо заклепками из сплава Al-Mg. Подробнее о подборе метизов читайте в руководстве заклепки вытяжные нержавеющие А2/А4;
  3. Компенсация теплового расширения: коэффициент линейного расширения алюминия ($24 imes 10^{-6}$ 1/°C) вдвое выше, чем у стали. На пролетах длиной от 2 метров крепежные отверстия рассверливайте на 1,5–2,0 мм больше диаметра стержня заклепки или болта, не допуская мертвого защемления;
  4. Отвод влаги: в нижних углах подгибов и ступеньках предусматривайте дренажные отверстия диаметром 6–8 мм для свободного стока воды, исключая образование ледяных карманов зимой.

FAQ: Частые вопросы строителей и снабженцев

Чем отличается рифленый лист «Квинтет» от «Дуэта» и «Даймонда»?

Разница заключается в рисунке рифлей. «Даймонд» имеет одиночные риски (в форме ромба), «Дуэт» — парные риски, а «Квинтет» — группы из 5 параллельных насечек, расположенных перпендикулярно соседним блокам. «Квинтет» обеспечивает максимальное разнонаправленное сцепление подошвы обуви и колес транспорта в любых направлениях движения.

Можно ли сваривать рифленый лист АМг2НР аргонодуговой сваркой?

Да, сплав АМг2НР относится к категории хорошо свариваемых без ограничений. Сварка выполняется методом TIG/MIG в среде чистого аргона высшего сорта с использованием сварочной присадочной проволоки ER 5356 (сплав Св-АМг5). Перед сваркой кромки и прилегающую зону рифления необходимо зачистить проволочной щеткой из нержавеющей стали для удаления оксидной пленки.

Как правильно рассчитать вес партии рифленого листа Квинтет?

Плотность сплава АМг2 составляет 2,68 г/см³, но из-за наличия выступающих рисок средний вес 1 м² рассчитывается с повышающим коэффициентом около 1,06–1,08 к весу гладкого листа аналогичной толщины основания. Для стандартного листа 1200×3000 мм толщиной 2,0 мм масса одного листа составляет около 21,0–21,5 кг.

Подходит ли лист 1,5 мм Квинтет для пола в грузовом фургоне?

Лист толщиной 1,5 мм подходит только для обшивки бортов, дверей или колесных арок. Для настила пола фургона или прицепа под погрузку рохлями и тяжелыми ящиками минимальная рекомендуемая толщина основания составляет 2,5–3,0 мм при шаге поперечных лаг не более 350–400 мм.

Вывод

Алюминиевый рифленый лист «Квинтет» из сплава АМг2НР — долговечный и эстетичный материал, решающий задачу безопасного нескользящего покрытия на десятилетия без покраски и регулярного ремонта. Грамотный расчет толщины основания, соблюдение радиусов гибки и изоляция от черного металла гарантируют надежную эксплуатацию настила в любых климатических условиях Казахстана.

Компания АТЛАНТ Snab City поставляет сертифицированный алюминиевый рифленый лист «Квинтет» толщиной от 1,5 до 5,0 мм в стандартных форматах 1200×3000 и 1500×3000 мм. На нашем складе в Алматы доступна высокоточная лазерная резка в размер, продольный раскрой и оперативная доставка партий металла по городу и регионам РК.
