Трубная решетка (трубная доска) — ключевой несущий и разделительный элемент любого кожухотрубного теплообменника, подогревателя сетевой воды, испарителя или бойлера. Она разделяет трубное и межтрубное пространства с разными рабочими давлениями и температурами, удерживая пучок из сотен или тысяч теплообменных трубок.

При эксплуатации оборудования на котельных, ТЭЦ, нефтехимических и перерабатывающих заводах Казахстана решетка находится под непрерывной гидравлической и пульсационной нагрузкой. Если изготовить деталь из рядового горячекатаного листа без контроля внутренних дефектов, микрорасслоение металла приведет к межконтурному перетоку теплоносителя и аварийной остановке агрегата.

Марки стали для трубных досок: сталь 20, 09Г2С и 16ГС

Выбор марки стали горячекатаного листа определяется рабочей температурой теплоносителя, коррозионной активностью среды и расчетным давлением в аппарате. На производственных площадках Алматы и регионов РК для изготовления трубных решеток используют углеродистые и низколегированные качественные конструкционные стали.

  • Сталь 20 (ГОСТ 1050-2013 / ГОСТ 1577-93): стандартный выбор для водоводяных и пароводяных подогревателей при температуре среды до +350 °C и умеренном давлении до 2,5 МПа. Отличается однородной пластичностью, что критично для качественной пластической деформации кромок при развальцовке.
  • Сталь 09Г2С (ГОСТ 19281-2014): низколегированная кремниймарганцевая сталь повышенной прочности. Применяется для теплообменников, работающих при давлении свыше 4,0 МПа, а также на открытых установках в регионах Казахстана с зимними температурами до -45 °C.
  • Сталь 16ГС (ГОСТ 5520-2017): специализированная котловая сталь для сосудов высокого давления и теплообменных аппаратов с рабочими температурами до +450 °C. Характеризуется повышенным сопротивлением тепловой ползучести и ударной вязкостью после механического старения.
  • Коррозионностойкие аустенитные стали (12Х18Н10Т, AISI 304, AISI 316L): закладываются в проект при контакте с агрессивными химическими растворами, пищевыми продуктами или деминерализованной водой высокой степени очистки.

Требования к качеству листа: УЗК-контроль сплошности по ГОСТ 22727-88

Для трубных досок используют толстолистовой горячекатаный прокат толщиной от 20 до 120 мм. В процессе прокатки массивных слитков в центральной зоне листа могут сохраняться усадочная рыхлость, неметаллические включения и микропоры.

При сверлении часто расположенных отверстий (с перемычками шириной всего 3–8 мм) скрытое внутреннее расслоение вскрывается, соединяя соседние отверстия сквозным микроканалом. Развальцевать трубку в таком дефектном гнезде герметично невозможно: теплоноситель под давлением моментально находит путь в смежный контур.

Перед передачей горячекатаного листа на механическую обработку обязателен ультразвуковой контроль (УЗК) сплошности металла по ГОСТ 22727-88. Для трубных решеток нормативно допускаются классы сплошности 0, 1 или 2 (сплошное сканирование зоны расположения трубного поля). Листы без заводского УЗК-сертификата использовать для сосудов под давлением категорически запрещено правилами промышленной безопасности РК.

Параметры выбора горячекатаного листа под трубные решетки

Параметр / ХарактеристикаСталь 20 (ГОСТ 1577)Сталь 09Г2С (ГОСТ 19281)Сталь 16ГС (ГОСТ 5520)12Х18Н10Т (ГОСТ 7350)
Диапазон рабочих температурот -20 °C до +350 °Cот -70 °C до +425 °Cот -40 °C до +450 °Cот -196 °C до +600 °C
Предел текучести σт, МПа (при t=20–40 мм)≥ 245≥ 325≥ 275≥ 205
Ударная вязкость KCU при -40 °C, Дж/см²Не нормируется≥ 34≥ 29≥ 78
Класс УЗК-сплошности (ГОСТ 22727)Класс 1 или 2Класс 0 или 1Класс 0 или 1Класс 1
Типовая толщина листа для решеток, мм25 – 7025 – 9030 – 12020 – 60
Применение в теплообменных аппаратахБойлеры ГВС, сетевые подогревателиПромышленные холодильники, ТЭЦКотловые экономайзеры, парогенераторыХимические реакторы, CIP-теплообменники

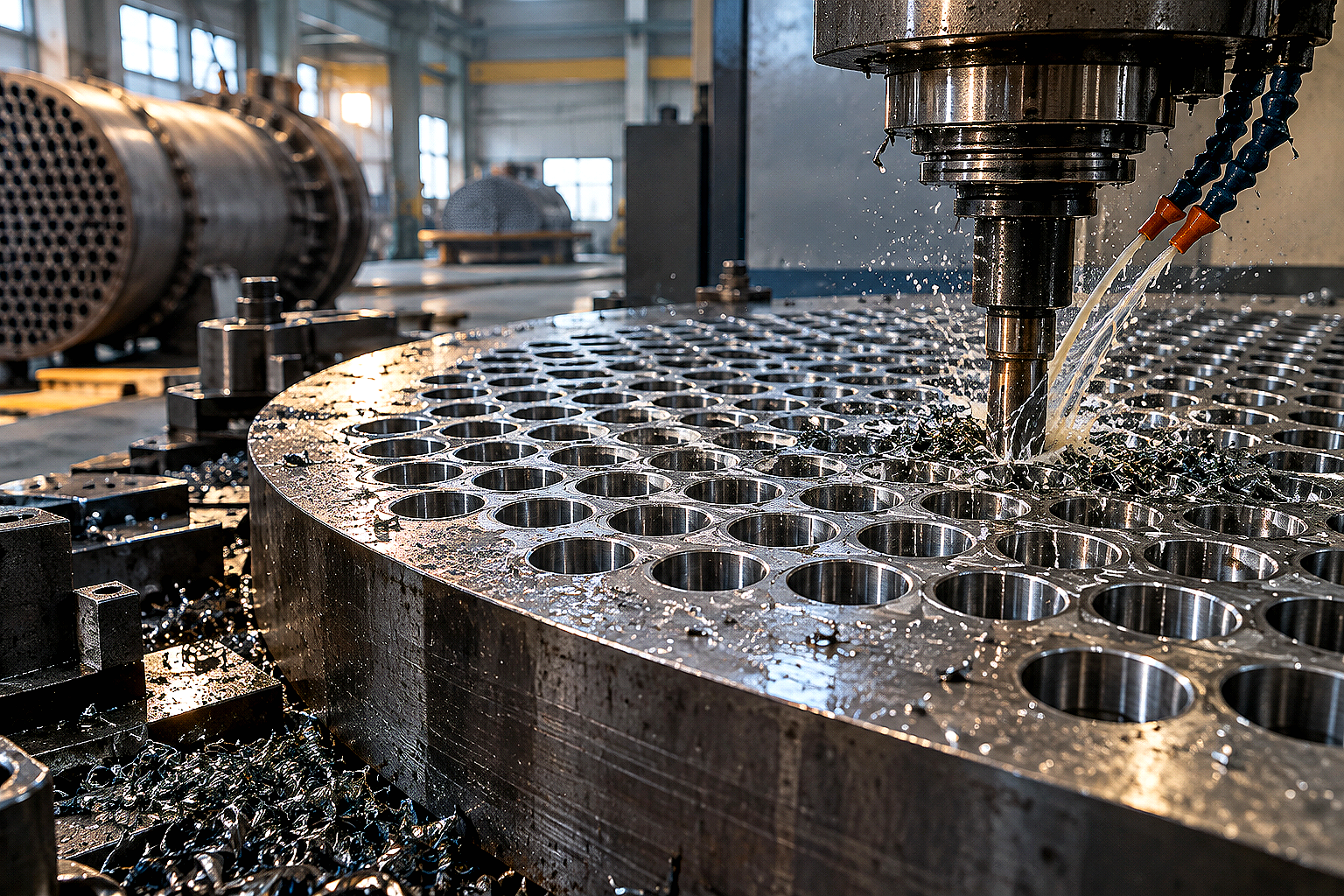

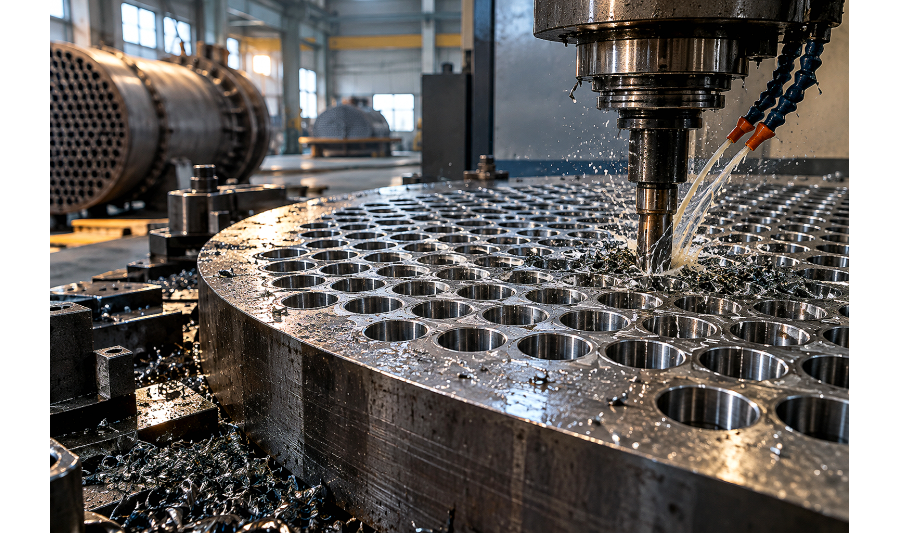

Сверление отверстий на станках с ЧПУ и кольцевые канавки

Обработка трубной доски — высокоточная операция, выполняемая на вертикально-фрезерных или сверлильно-расточных станках с ЧПУ. Разметка и сверление вручную или на радиально-сверлильных станках без жесткой фиксации приводят к накоплению погрешности шага и овальности гнезд.

Для обеспечения надежной развальцовки и долговечности узла соблюдают строгие технологические нормативы:

  • Допуск на диаметр отверстия: отклонение размера не должно превышать квалитетов H11–H12 по ГОСТ 26-02-1015-85. Зазор между наружным диаметром трубки и стенкой отверстия обычно составляет 0,2–0,4 мм.
  • Шероховатость поверхности гнезда: параметр Ra должен составлять не более 2,5–3,2 мкм. Слишком гладкая поверхность снижает сцепление при развальцовке, а грубые продольные риски от сверла служат капиллярами для утечек.
  • Кольцевые уплотнительные канавки: в стенках отверстий протачивают 1 или 2 кольцевые канавки шириной 2,5–3,0 мм и глубиной 0,3–0,5 мм. При развальцовке металл стенки трубки пластически затекает в канавку, создавая двойной герметичный гидрозатвор и удерживая трубку от осевого вырыва давлением.
  • Снятие фасок: со стороны входа трубок и с тыльной стороны решетки обязательно снимается фаска 0,5–1,0 мм под углом 45°, чтобы исключить подрезание тонкой стенки теплообменной трубы при монтаже и вибрации.

Технология соединения: развальцовка, обварка или комбинированный узел

Надежность фиксации теплообменных трубок в горячекатаной трубной доске зависит от выбранного способа закрепления:

  1. Механическая развальцовка роликовыми вальцовками: ролики вальцовки с электроприводом и контролем крутящего момента расширяют трубку до предела текучести, прижимая ее к упруго деформированной стенке отверстия в решетке. Критически важно не допустить «перевальцовки», которая истончает стенку трубки и снижает остаточное контактное давление.
  2. Сварка с торцевым швом: трубка выступает из решетки на 1,0–1,5 мм и обваривается по периметру аргонодуговой сваркой TIG. Применяется для агрессивных сред, где малейшая протечка недопустима.
  3. Комбинированное соединение (обварка + развальцовка): сначала выполняется герметизирующая сварка торца, а затем — крепежная развальцовка на глубину решетки. Такой узел обеспечивает максимальную вибрационную и гидравлическую прочность при давлениях свыше 6,0 МПа.

Чек-лист входного контроля горячекатаного листа для снабженца

  • Сверка сертификата завода: проверка плавки, химического состава (углеродный эквивалент Сэкв ≤ 0,43 для гарантированной свариваемости) и категории испытаний на ударный изгиб.
  • Наличие отметки об УЗК: сертификат должен содержать прямое подтверждение проведения дефектоскопии по ГОСТ 22727-88 с указанием класса сплошности.
  • Замер фактической толщины и разнотолщинности: микрометрический замер толщины по периметру и в центре листа для расчета припуска на торцевое фрезерование (обычно 2–4 мм на сторону).
  • Проверка неплоскостности: лист повышенной плоскостности (ПО или ПВ по ГОСТ 19903-2015) минимизирует время на черновую фрезеровку плоскостей решетки перед координатным сверлением.

Если вы подбираете металлопрокат для сопутствующих узлов теплообменных установок и котельных агрегатов, рекомендуем ознакомиться с нашими инженерными обзорами: выбор котлового листа по ГОСТ 5520-2017, монтаж и сварка котельных труб, расчет радиусов гибки змеевиков и методы раскроя толстого листового металла.

FAQ: частые вопросы снабженцев и технологов

Почему нельзя использовать обычный лист Ст3сп для трубной решетки бойлера?

Рядовая сталь Ст3сп имеет широкий диапазон разброса по химическому составу, не гарантирует однородности механических свойств по толщине проката и склонна к температурному старению при нагреве свыше +150 °C. При развальцовке сталь Ст3сп дает неравномерную остаточную упругость, из-за чего через 1–2 отопительных сезона соединение дает течь. Для напорных трубных решеток нормативно закладывают качественную сталь 20 или 09Г2С с гарантированным пределом текучести и УЗК-контролем.

Какой припуск по толщине листа нужно закладывать под механическую обработку трубной доски?

Горячекатаный толстый лист имеет слой прокатной окалины и допуски по плоскостности. Для получения идеальной чистоты поверхности под уплотнительные прокладки фланцев и снятия поверхностных напряжений закладывают припуск от 3 до 5 мм на каждую сторону листа толщиной до 50 мм, и 5–8 мм на сторону для листов толщиной свыше 60 мм.

Зачем в отверстиях трубной решетки делают кольцевые канавки?

Кольцевые канавки (шириной 2,5–3 мм и глубиной 0,3–0,5 мм) служат механическим замком. При воздействии вальцовки стенка теплообменной трубки пластически деформируется в полость канавки. Это увеличивает усилие вырыва трубки из решетки в 3–4 раза по сравнению с гладким отверстием и создает надежный барьер против утечек при температурных деформациях аппарата.

Требуется ли термообработка трубной решетки после сверления и сварки с обечайкой?

После вварки трубной решетки в корпус теплообменного аппарата или приварки фланцевого кольца в зоне стыка возникают значительные остаточные сварочные напряжения. Для аппаратов, работающих под давлением свыше 1,6 МПа или в средах, вызывающих коррозионное растрескивание, назначается высокий термический отпуск (нагрев до 600–650 °C с контролируемой выдержкой и медленным охлаждением) для стабилизации геометрических размеров и снятия напряжений.

Вывод

Надежность и срок службы кожухотрубного теплообменника закладываются на этапе закупки листового металла. Использование горячекатаного листа качественных марок 20, 09Г2С или 16ГС с заводским УЗК-контролем сплошности исключает риск сквозных межконтурных дефектов и гарантирует плотную посадку трубок при развальцовке.
