При проектировании молниезащиты для частного дома, склада, производственного здания или коммерческого объекта в Алматы материал токоотвода выбирают не “на глаз”, а по проекту: с учетом кровли, фасада, заземления, класса молниезащиты, совместимости металлов, условий эксплуатации и требований к соединениям.

Алюминиевая проволока часто применяется в надземной части системы молниезащиты: для токоотводов, кровельной сетки, соединения с молниеприемниками и прокладки по фасаду. Ее выбирают из-за малого веса, хорошей электропроводности, удобства монтажа и стойкости к атмосферным условиям. Но алюминий не является универсальной заменой стали или меди: у него есть ограничения по контакту с другими металлами, применению в грунте и требованиям к соединителям.

Разберем, где алюминиевая проволока действительно удобна, какое сечение обычно применяют для токоотводов, почему важны биметаллические зажимы и что указать в заявке перед покупкой материала.

Молниезащита - это система, а не только проволока

Молниезащита здания состоит не из одного проводника. В систему входят молниеприемники, токоотводы, заземляющий контур, соединители, держатели, контрольные зажимы, уравнивание потенциалов и элементы крепления. Если один из этих узлов выполнен неправильно, надежность всей системы снижается.

При выборе алюминиевой проволоки нужно учитывать:

  • класс молниезащиты и требования проекта;
  • высоту и форму здания;
  • материал кровли и фасада;
  • маршрут прокладки токоотводов;
  • количество соединений и контрольных точек;
  • переход на заземляющий контур;
  • совместимость алюминия с медью, сталью, оцинковкой и крепежом;
  • условия эксплуатации: влажность, снег, конденсат, пыль, химическая среда.

Поэтому алюминиевая проволока должна рассматриваться как один из элементов молниезащиты, а не как самостоятельное решение. Диаметр, сечение, материал соединителей и способ монтажа должны соответствовать проекту и требованиям системы.

Почему алюминий выбирают для надземной части молниезащиты

В надземной части молниезащиты алюминий удобен за счет малого веса и хорошей пластичности. Проволоку проще поднимать на кровлю, прокладывать по фасаду, заводить на углы и крепить на держатели. Это особенно важно на частных домах, складах, административных зданиях и объектах, где монтаж выполняется на высоте.

Алюминий не ржавеет как черная сталь. На поверхности образуется оксидная пленка, которая защищает металл в обычных атмосферных условиях. Поэтому алюминиевый токоотвод не дает характерных рыжих потеков, которые могут появляться у поврежденной стальной оцинковки.

При этом у алюминия есть ограничения. Его нельзя напрямую соединять с медью или сталью без подходящих переходных элементов, нельзя использовать в грунте как заземлитель и нельзя применять проводник меньшего сечения только потому, что он легче или дешевле.

Сравнение материалов для молниезащиты

Оцинкованная сталь, алюминий и медь могут применяться в системах молниезащиты, но каждый материал имеет свои плюсы и ограничения. Выбор зависит от проекта, бюджета, внешнего вида здания, условий эксплуатации и требований к соединениям.

Параметр Оцинкованная сталь Алюминий Медь
Вес Тяжелее алюминия Легкий материал, удобен для фасада и кровли Тяжелее алюминия
Электропроводность Ниже, чем у алюминия и меди Хорошая при правильном сечении Высокая
Коррозионная стойкость Зависит от слоя цинка, среды и повреждений покрытия Хорошая в надземных атмосферных условиях Хорошая, но возможна патина и потеки на фасаде
Монтаж Прочная, но тяжелее в гибке и переноске Легко прокладывать по фасаду и кровле Удобна в работе, но дороже и требует совместимых элементов
Совместимость Нужна защита от коррозии и правильные зажимы Нельзя напрямую соединять с медью и сталью без переходных элементов Нельзя допускать прямого контакта с алюминием без биметаллического соединителя
Где применяют Токоотводы, заземление, стальные системы Надземные токоотводы, кровельные проводники, фасадные участки Молниезащита, заземление и объекты с повышенными требованиями к проводимости

Алюминий часто выбирают там, где важны легкий монтаж, аккуратный внешний вид и отсутствие ржавых следов на фасаде. Но если проект предусматривает сталь, медь или другой материал, заменять его на алюминий без согласования нельзя.

Выбор диаметра: 8 мм или 10 мм

В типовых решениях для надземного алюминиевого токоотвода часто используют круглый проводник диаметром 8 мм. Такое сечение составляет около 50 мм² и применяется для токоотводов и проводников молниезащиты при условии, что это соответствует проекту и требованиям системы.

Проволоку диаметром 10 мм могут использовать на объектах с повышенными требованиями, крупными участками, дополнительным запасом по механической прочности или по решению проектировщика. Но больший диаметр не отменяет требований к правильной трассировке, соединителям, заземлению и проверке всей системы.

Меньшие диаметры нельзя применять “по аналогии” без проверки проекта, стандарта и требований производителя системы. Для молниезащиты важно не только наличие металла, но и фактическое сечение, механическая прочность, качество соединений и способность проводника безопасно отвести импульс тока молнии.

Марки алюминия: АД0 и АД1

Для токоотводов и надземных проводников могут использовать алюминиевую проволоку технической чистоты, например АД0 или АД1, если она соответствует проекту, сечению, механическим требованиям и документам поставки.

Не стоит выбирать материал только по названию марки. Для закупки важны диаметр, фактическое сечение, состояние проволоки, сертификат, совместимость с держателями и зажимами, а также условия эксплуатации на объекте.

Если проволока идет на кровельную сетку, фасадный токоотвод или соединение с молниеприемником, лучше заранее уточнить, какие соединители и держатели будут использоваться. Мягкий алюминий удобен в монтаже, но его нельзя пережимать неподходящими зажимами или повреждать при грубой гибке.

Где алюминий применять нельзя

Главное ограничение алюминия — его нельзя использовать в грунте как заземляющий электрод или подземный проводник. В почве металл работает в условиях влаги, солей, перепадов состава грунта и электрохимических процессов, поэтому для заземления обычно применяют другие материалы: оцинкованную сталь, омедненные электроды, медь или нержавеющую сталь по проекту.

Также алюминий не стоит применять без проверки проекта в местах, где есть постоянная влажность, агрессивная химическая среда, риск механического повреждения или контакт с несовместимыми металлами.

  • не использовать алюминий в грунте как заземлитель;
  • не закладывать алюминиевую проволоку в бетон или раствор без проектного решения;
  • не соединять алюминий напрямую с медью;
  • не соединять алюминий напрямую с черной сталью без подходящих зажимов и защиты;
  • не ставить алюминиевый проводник там, где по нему будет постоянно стекать вода с медной кровли или медных элементов;
  • не использовать поврежденную, сильно заломанную или загрязненную проволоку для ответственных участков.

Как избежать электрохимической коррозии

Алюминий активно реагирует на неправильное соседство с другими металлами. Если алюминиевый проводник напрямую соединить с медью или сталью, а в соединение попадет влага, может начаться гальваническая коррозия. Со временем это ухудшает контакт, ослабляет узел и снижает надежность системы.

Для правильного монтажа важно использовать совместимые соединители и крепеж:

  • при переходе алюминий-медь использовать биметаллические зажимы Al-Cu;
  • при переходе алюминий-сталь использовать соединители, предназначенные для такого контакта;
  • не допускать прямого контакта алюминия с медной кровлей, медными желобами или медными элементами фасада;
  • использовать держатели и зажимы, совместимые с алюминиевым проводником;
  • обрабатывать соединения токопроводящей антикоррозионной смазкой, если это предусмотрено системой;
  • защищать соединения от постоянной влаги, если этого требует проект или инструкция производителя.

Особое внимание нужно уделить переходу с алюминиевого токоотвода на заземляющий контур. Подземная часть часто выполняется из стали, омедненной стали, меди или другого материала. Переход должен быть выполнен через подходящий соединитель, а не простым скручиванием или зажимом “что было под рукой”.

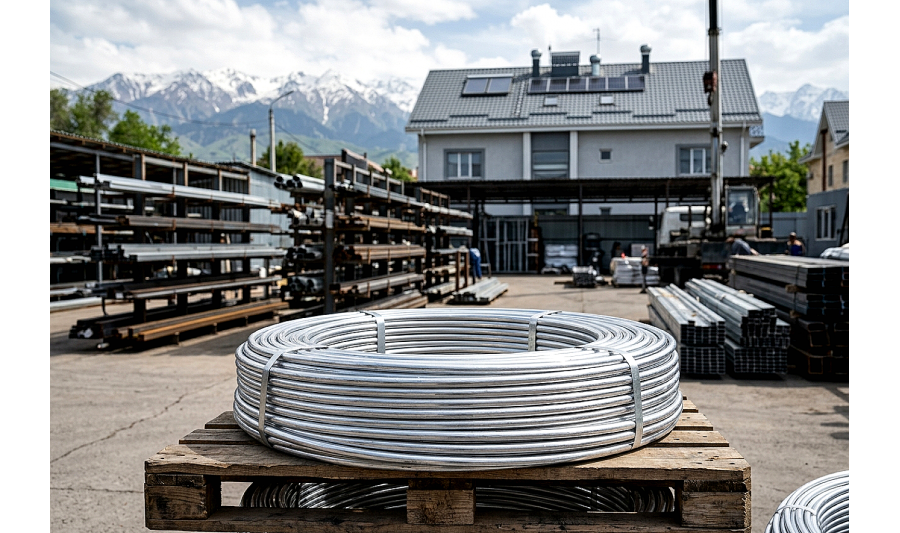

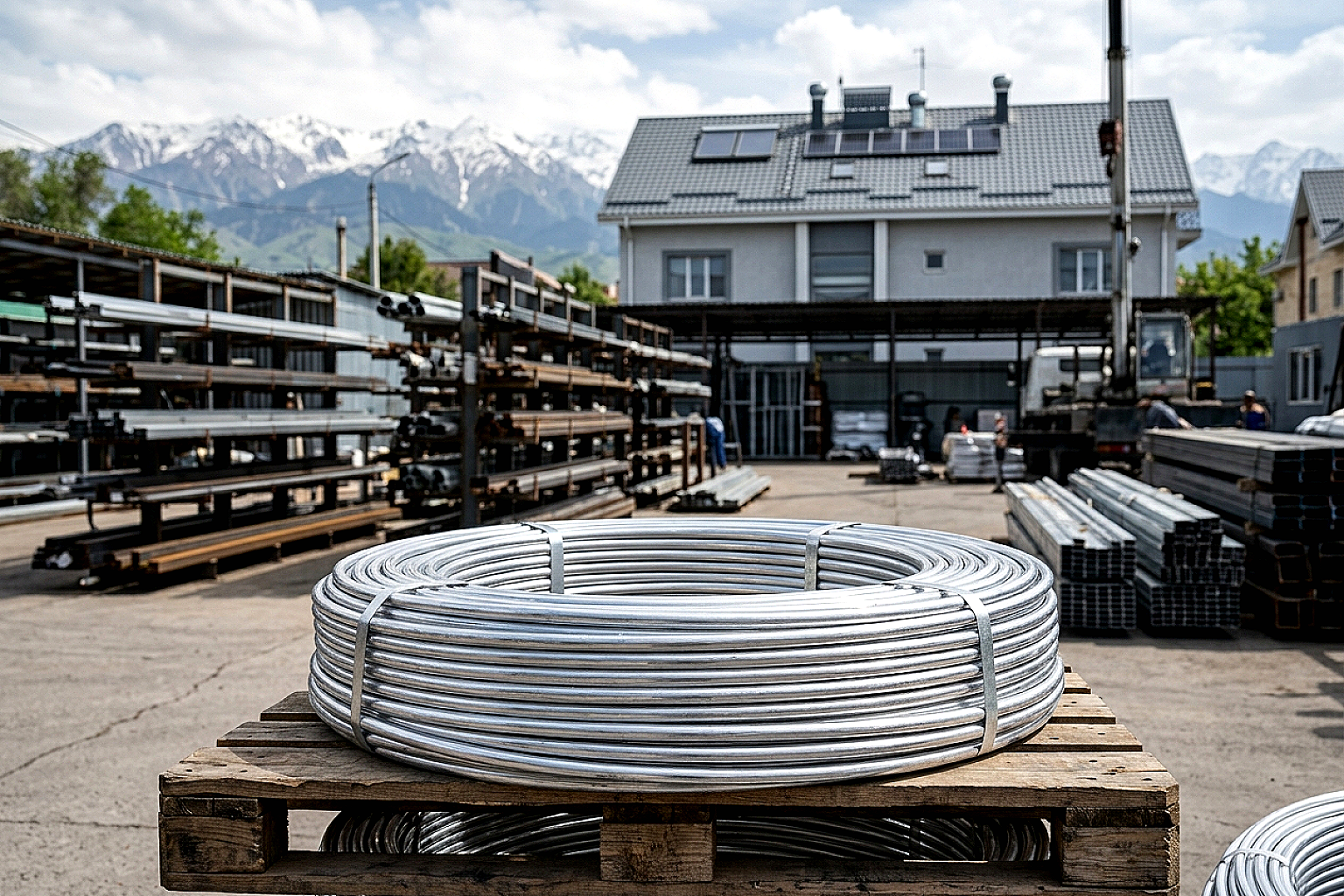

Поставка в бухтах и монтаж на объекте

Алюминиевая проволока часто поставляется в бухтах. Это удобно для длинных токоотводов, кровельной сетки и участков, где нужно уменьшить количество лишних соединений. Но полностью избегать соединений не всегда нужно: контрольные зажимы, разъемные узлы и точки проверки должны соответствовать проекту.

При размотке проволоки важно не допускать заломов, резких перегибов и повреждения поверхности. Для аккуратной прокладки по фасаду и кровле применяют правильные устройства, роликовые выпрямители или ручную правку с подходящим инструментом.

Слишком резкие изгибы, следы от грубого инструмента, пережатые участки и повреждения в местах крепления нежелательны. Они ухудшают внешний вид, могут ослабить проводник и усложнить надежную фиксацию в держателях.

Что проверить при приемке алюминиевой проволоки

Перед монтажом нужно проверить не только количество бухт, но и соответствие проволоки заявке. Особенно это важно, если материал закупается для объекта с проектной документацией и последующей приемкой системы молниезащиты.

  • диаметр проволоки: 8 мм, 10 мм или другой по проекту;
  • марку алюминия по документам;
  • фактическое состояние поверхности;
  • отсутствие глубоких задиров, заломов и сильной деформации;
  • равномерность бухты и удобство размотки;
  • наличие сертификата или документов на партию;
  • совместимость с держателями, зажимами и соединителями;
  • отсутствие сильного загрязнения, следов химии или повреждений упаковки.

Если проволока идет на видимую часть фасада, стоит дополнительно оценить внешний вид: равномерность поверхности, следы от транспортировки, заломы и участки, которые будет трудно выпрямить.

Что указать в заявке на алюминиевую проволоку для молниезащиты

Чтобы получить корректное предложение, в заявке лучше указать не только “алюминиевая проволока для молниезащиты”, а конкретные параметры системы и поставки. Это поможет сразу подобрать проводник, соединители и дополнительные элементы.

  • диаметр или сечение проволоки;
  • марка алюминия, если она указана в проекте;
  • форма поставки: бухта, отрезки, нужный метраж;
  • назначение: токоотвод, кровельная сетка, соединение с молниеприемником;
  • нужен ли сертификат или документы на партию;
  • нужны ли держатели, соединители, контрольные зажимы;
  • нужны ли биметаллические зажимы Al-Cu или Al-St;
  • материал кровли и фасада;
  • какой материал используется в заземляющем контуре;
  • адрес доставки и условия разгрузки.

Пример заявки: «алюминиевая проволока для молниезащиты 8 мм, бухта, метраж 120 м, для надземных токоотводов и кровельной сетки, нужны держатели, биметаллический переход на стальной контур заземления, сертификат, доставка Алматы». Такая заявка понятнее, чем просто “проволока алюминиевая 8 мм”.

FAQ: Часто задаваемые вопросы

Можно ли использовать алюминиевую проволоку для заземления в грунте?

Нет, алюминиевую проволоку не используют как заземлитель в грунте. Для подземной части системы применяют материалы, предусмотренные проектом: оцинкованную сталь, омедненные электроды, медь, нержавеющую сталь или другие решения по требованиям системы.

Нужно ли красить алюминиевый токоотвод?

Технически алюминий в надземных атмосферных условиях обычно защищен оксидной пленкой. Окраска возможна для эстетики, но покрытие и подготовка должны быть совместимы с алюминием и наружной эксплуатацией. В местах соединений нельзя ухудшать электрический контакт.

Как выпрямить алюминиевую проволоку из бухты?

Для аккуратной правки используют роликовые выпрямители, правильные устройства или ручную правку подходящим инструментом. Важно не оставлять резких заломов, глубоких следов от инструмента и повреждений поверхности.

Подходит ли проволока АД1 для молниезащиты?

АД1 может применяться для надземных проводников молниезащиты, если проволока соответствует проекту, требуемому диаметру, сечению, документам поставки и совместима с выбранными зажимами и держателями.

Можно ли соединить алюминиевый токоотвод с медным проводником напрямую?

Нет, напрямую соединять алюминий и медь нежелательно из-за риска гальванической коррозии во влажной среде. Для таких переходов используют биметаллические зажимы и соединители, предназначенные для контакта Al-Cu.

Что выбрать для молниезащиты: алюминий или оцинкованную сталь?

Выбор зависит от проекта, бюджета, условий эксплуатации, внешнего вида здания, заземления и совместимости элементов. Алюминий удобен для надземной части благодаря малому весу и аккуратному внешнему виду, а оцинкованная сталь часто применяется в других узлах системы, включая заземление, если это предусмотрено проектом.

Вывод

Алюминиевая проволока хорошо подходит для надземной части молниезащиты: токоотводов, кровельных проводников и фасадных участков. Она легкая, удобная в монтаже, аккуратно выглядит на здании и не дает рыжих следов, характерных для поврежденной стальной оцинковки.

При этом алюминий нужно применять правильно: выбирать сечение по проекту, не использовать в грунте, не соединять напрямую с медью или сталью, подбирать совместимые держатели и биметаллические зажимы, проверять документы на партию и состояние проволоки.
