В многоэтажных жилых комплексах и административных зданиях Алматы вертикальные стояки отопления и горячего водоснабжения работают в условиях непрерывного термического цикла. При подаче теплоносителя с температурой до +90...+95 °C прямая стальная труба удлиняется на 1,2 мм на каждый метр длины. В девятиэтажном доме суммарное удлинение стояка превышает 35–40 мм, а в 16-этажных башнях достигает 70–80 мм.

Если защемить стояк в межэтажных перекрытиях без компенсации линейного расширения, возникающие сжимающие напряжения сминают резьбовые патрубки радиаторов, срезают сварные врезки и выгибают трубу дугой с разрушением гильз. Для безаварийной компенсации температурных подвижек применяют самокомпенсацию и радиальные П-образные компенсаторы, изготавливаемые из водогазопроводных стальных труб по ГОСТ 3262-75.

Почему для компенсаторов используют трубы ВГП ГОСТ 3262-75

П-образный компенсатор работает как упругая пространственная пружина. В момент нагрева вертикальных участков стояка его горизонтальная спинка и выносные плечи изгибаются в пределах упругих деформаций стали, поглощая осевое перемещение.

В отличие от сильфонных осевых компенсаторов (КСО), П-образная петля из трубы ВГП не имеет тонкостенных гофрированных мембран, чувствительных к перекосам и гидроударам. Конструкция обладает одинаковым гидравлическим ресурсом с телом самого стояка и не требует периодической замены уплотнений.

  • Толщина стенки и пластичность стали: обыкновенная и усиленная серии труб ВГП (толщина стенки от 2,8 до 4,5 мм) изготавливаются из углеродистых сталей марок Ст2пс, Ст3сп и стали 20 по ГОСТ 380-2005 и ГОСТ 1050-88, выдерживая циклическую усталость на знакопеременный изгиб;
  • Стойкость к давлению: гидроиспытания на заводском опрессовочном стенде до 3,1 МПа (31 атм) для усиленной серии гарантируют целостность продольного шва при температурных деформациях;

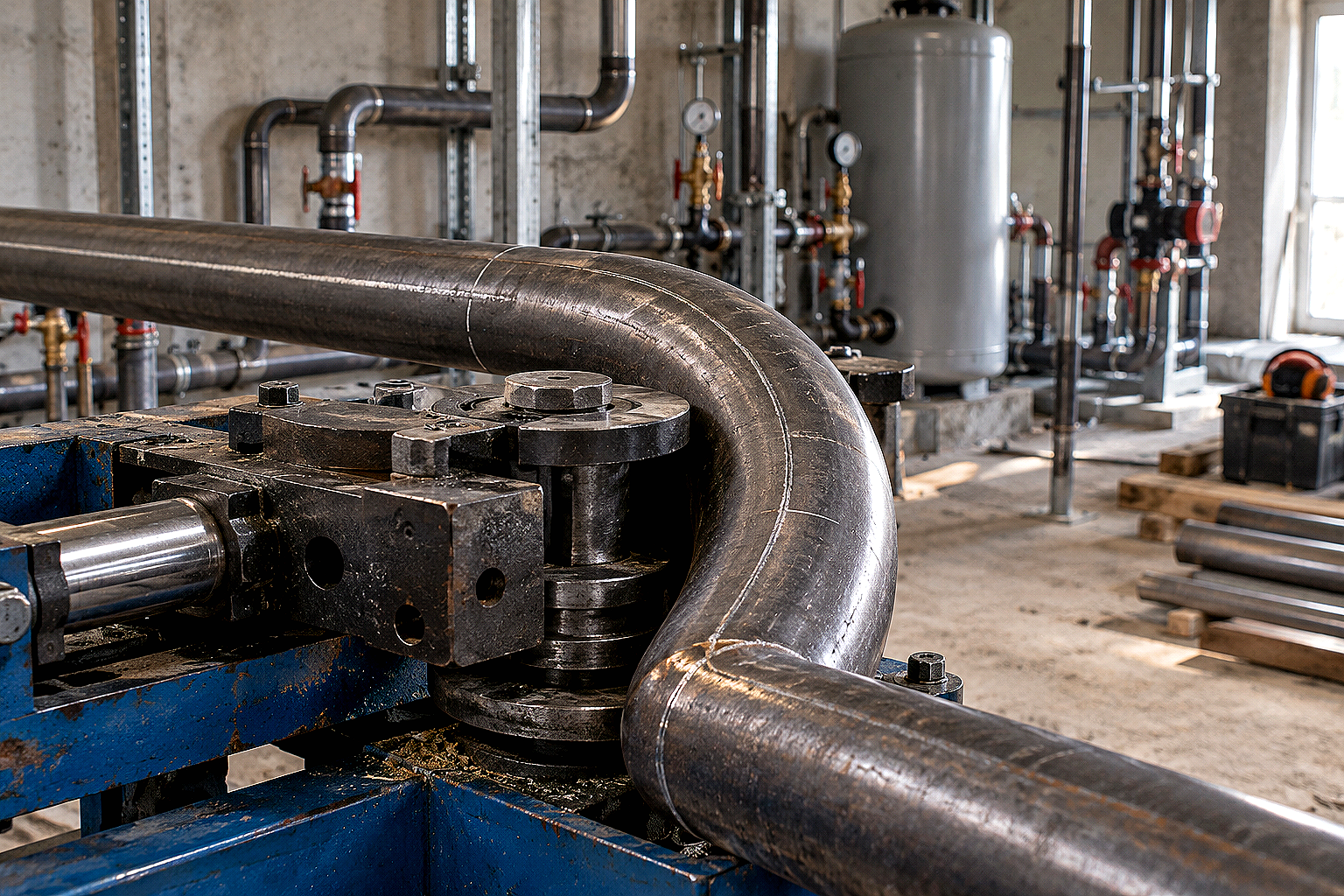

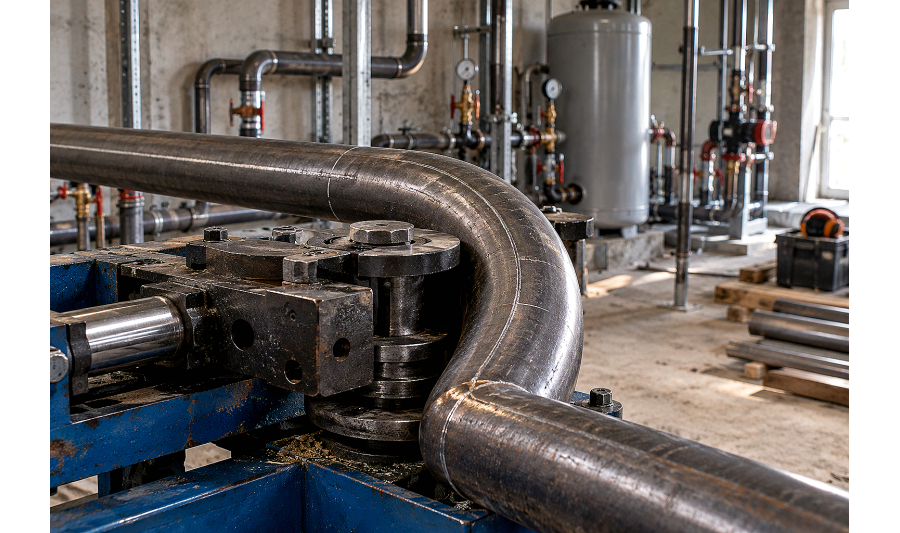

  • Качество гибки: структура проката допускает холодную и горячую дорновую гибку на радиусы R = (3,5...4,0)D без сплющивания и образования гофр.

Формула расчета температурного удлинения вертикального стояка

Перед определением габаритов компенсатора рассчитывают максимальное абсолютное удлинение расчетного участка стояка, ограниченного двумя смежными неподвижными опорами (НО).

Расчет выполняют по формуле линейного расширения твердых тел:

ΔL = α · L · (tmax - tmin)

Где:

  • ΔL — расчетное температурное удлинение участка трубы, мм;
  • α — коэффициент линейного теплового расширения стали (для углеродистых сталей марок Ст3 и стали 20 принимается α = 0,012 мм/(м·°C));
  • L — длина прямолинейного участка стояка между двумя неподвижными опорами, м;
  • tmax — максимальная температура теплоносителя в подающей магистрали (обычно +90 °C или +95 °C);
  • tmin — температура окружающего воздуха при монтаже трубопровода (принимается +5 °C или +10 °C).

Для участка стояка длиной 24 метра (8 этажей) при перепаде температур от +10 °C до +90 °C (Δt = 80 °C) удлинение составляет: ΔL = 0,012 · 24 · 80 = 23,04 мм. Это удлинение обязан полностью воспринять один П-образный компенсатор.

Расчет вылета плеча (Н) и ширины спинки (В) П-образного компенсатора

Главный геометрический параметр компенсатора — вылет плеча Н (расстояние от оси стояка до наружной образующей спинки). Если сделать вылет слишком коротким, механические напряжения в углах превысят допустимый предел текучести стали (более 110–120 МПа), что приведет к остаточной пластической деформации и трещинам сварных швов.

Упрощенный инженерный расчет вылета плеча для симметричных П-образных компенсаторов с соотношением сторон В/Н = 0,5...1,0 выполняется по формуле:

Н = k · √(ΔL · Dн)

Где:

  • Dн — наружный диаметр водогазопроводной трубы по ГОСТ 3262-75, мм;
  • k — эмпирический коэффициент упругости (для стальных труб ВГП при допустимом напряжении изгиба [σ] = 100 МПа принимается k = 33–35).

Для трубы Ду 25 (Dн = 33,5 мм) при удлинении ΔL = 23 мм: Н = 34 · √(23 · 33,5) = 34 · √770,5 = 34 · 27,75 = 943 мм. Вылет плеча принимается равным 950 мм, а ширина спинки В = 500–600 мм.

Условный проход (Ду / DN), ммНаружный диаметр Dн, ммСерия трубы по ГОСТ 3262-75Толщина стенки s, ммКомпенсируемое удлинение ΔL, ммРекомендуемый вылет плеча Н, ммШирина спинки В, мм
Ду 20 (3/4")26,8Обыкновенная2,815–20750–850450–500
Ду 25 (1")33,5Обыкновенная3,220–25900–1000500–600
Ду 32 (1 1/4")42,3Обыкновенная3,225–301050–1200600–700
Ду 40 (1 1/2")48,0Усиленная4,030–351250–1400700–850
Ду 50 (2")60,0Усиленная4,035–401450–1650850–1000

Способы изготовления: цельногнутые элементы против сварных отводов

На строительных объектах Алматы П-образные компенсаторы монтируют двумя методами: цельной гибкой длинномерного хлыста либо сваркой прямых патрубков с крутоизогнутыми отводами по ГОСТ 17375-2001.

Цельногнутый компенсатор из цельного хлыста трубы ВГП надежнее сварного. Отсутствие четырех поперечных сварных стыков в зонах максимального изгибающего момента исключает риск скрытого непровара корня шва. Гибку выполняют на трубогибочных станках методом наматывания с обязательным контролем радиуса (R ≥ 3,5Dн) и овальности сечения (не более 8–10%).

Сварные компенсаторы из трубных отрезков и бесшовных отводов применяют при диаметрах Ду 40–50, когда радиус гибки цельного хлыста превышает габарит технологической ниши. Стыковые швы выполняют ручной дуговой сваркой электродами типа Э46А или аргонодуговой сваркой TIG с полным проваром корня.

Расстановка неподвижных и скользящих опор на вертикальных стояках

Компенсатор не сможет работать, если труба свободно смещается во всех направлениях. Тепловое удлинение должно направляться строго в сторону упругого компенсационного узла.

Схема раскрепления вертикального стояка включает два обязательных типа опор:

  1. Неподвижные опоры (НО): жестко фиксируют трубу к несущим строительным конструкциям (железобетонным перекрытиям или балкам). НО делят стояк на независимые температурные участки. Опору монтируют с помощью приварных стальных полухомутов или упорных упоров, забетонированных в гильзе перекрытия;
  2. Скользящие и направляющие опоры (СО): удерживают стояк от выпучивания и отклонения от вертикальной оси, допуская свободное продольное скольжение трубы при нагреве. Направляющие хомуты с резиновыми или полиэтиленовыми прокладками устанавливают на каждом этаже на расстоянии 1,5–2,0 м от перекрытия.

Сам П-образный компенсатор размещают строго посередине между двумя неподвижными опорами (обычно в техническом этаже, подвале или в запотолочном пространстве коридора). Непосредственно перед входом в плечи компенсатора на расстоянии 0,5–0,8 м обязательно устанавливают направляющие опоры для предотвращения перекоса стояка.

Предварительная растяжка компенсатора при монтаже

Чтобы уменьшить требуемые габариты компенсатора и снизить изгибающие напряжения при максимальном прогреве, применяют монтажную предварительную растяжку (распор).

В холодном состоянии плечи компенсатора механически раздвигают в стороны на величину:

ΔLр = (0,5...0,7) · ΔL

Для компенсатора с расчетным удлинением ΔL = 24 мм предварительная растяжка составляет 12–16 мм. Растянутый компенсатор приваривают к стояку в проектном положении. При пуске отопления труба удлиняется, сначала снимая начальное напряжение растяжения до нуля, а затем переходя в умеренное сжатие. Это увеличивает компенсирующую способность узла почти в два раза.

Рекомендации по закупке труб ВГП для отопительных сетей

При комплектации стояков и компенсаторов в водогазопроводных сетях по ГОСТ 3262-75 учитывайте толщину стенки и сертификаты качества металлургического завода.

Для нарезки резьбы и сборки на стальных сгонах и муфтах используйте обыкновенную или усиленную серии, где толщина стенки сохраняет запас прочности после снятия фаски клуппом. Для большепролетных теплотрасс ознакомьтесь с правилами установки компенсаторов и неподвижных опор теплосетей.

Компания АТЛАНТ Snab City поставляет сертифицированные водогазопроводные черные и оцинкованные трубы ГОСТ 3262-75 всех типоразмеров от Ду 15 до Ду 100 с собственного склада в Алматы. Доступна высокоточная резка в размер и комплектация фасонными деталями трубопроводов.

Часто задаваемые вопросы (FAQ)

Можно ли заменить П-образный компенсатор петлей из металлопластиковой или полипропиленовой трубы?

На центральных вертикальных стояках отопления с температурой теплоносителя до +90...+95 °C установка полимерных петель категорически запрещена. Полимеры быстро стареют от перегрева, деформируются под собственным весом и создают аварийную угрозу разрыва при гидравлическом ударе. Стояки из труб ВГП компенсируют только стальными петлями или сильфонными компенсаторами.

На каком этаже здания лучше устанавливать П-образный компенсатор?

Компенсатор размещают посередине расчетного участка между двумя неподвижными опорами. В 9-этажном здании с одной неподвижной опорой в подвале и второй на чердаке компенсационную петлю монтируют на 4–5 этаже в технической нише или шахте коммуникаций.

Как защитить стояк отопления от заклинивания в гильзах перекрытий?

Труба стояка должна проходить сквозь плиту перекрытия строго в стальной или пластиковой гильзе с внутренним зазором не менее 10–15 мм. Зазор плотно заполняют негорючим минераловатным шнуром или термостойким силиконовым герметиком без жесткого цементирования, обеспечивая свободное скольжение стояка по вертикали.

Какая серия труб ВГП рекомендуется для гибки компенсаторов — легкая или обыкновенная?

Для изготовления гнутых компенсаторов применяют исключительно обыкновенную или усиленную серии труб ГОСТ 3262-75. Тонкостенная легкая труба при радиусной гибке сминается в гофры и теряет толщину на наружной дуге изгиба, что снижает ресурс узла.

Вывод

Установка П-образных компенсаторов из водогазопроводных стальных труб ГОСТ 3262-75 — надежный и долговечный способ защиты стояков отопления и ГВС от температурных деформаций. Точный расчет температурного удлинения, соблюдение вылета плеча и правильная расстановка неподвижных опор исключают перекос радиаторных подводок и гарантируют безаварийную службу инженерных систем здания.
