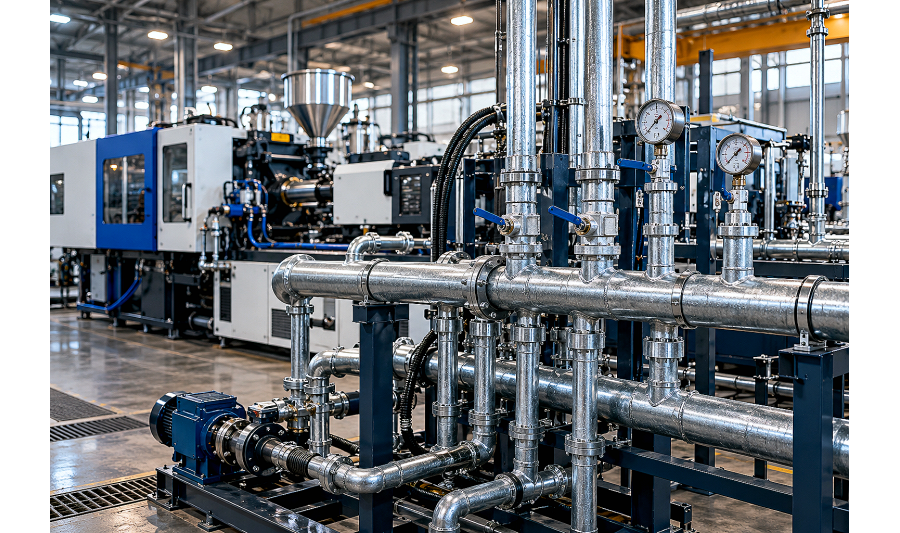

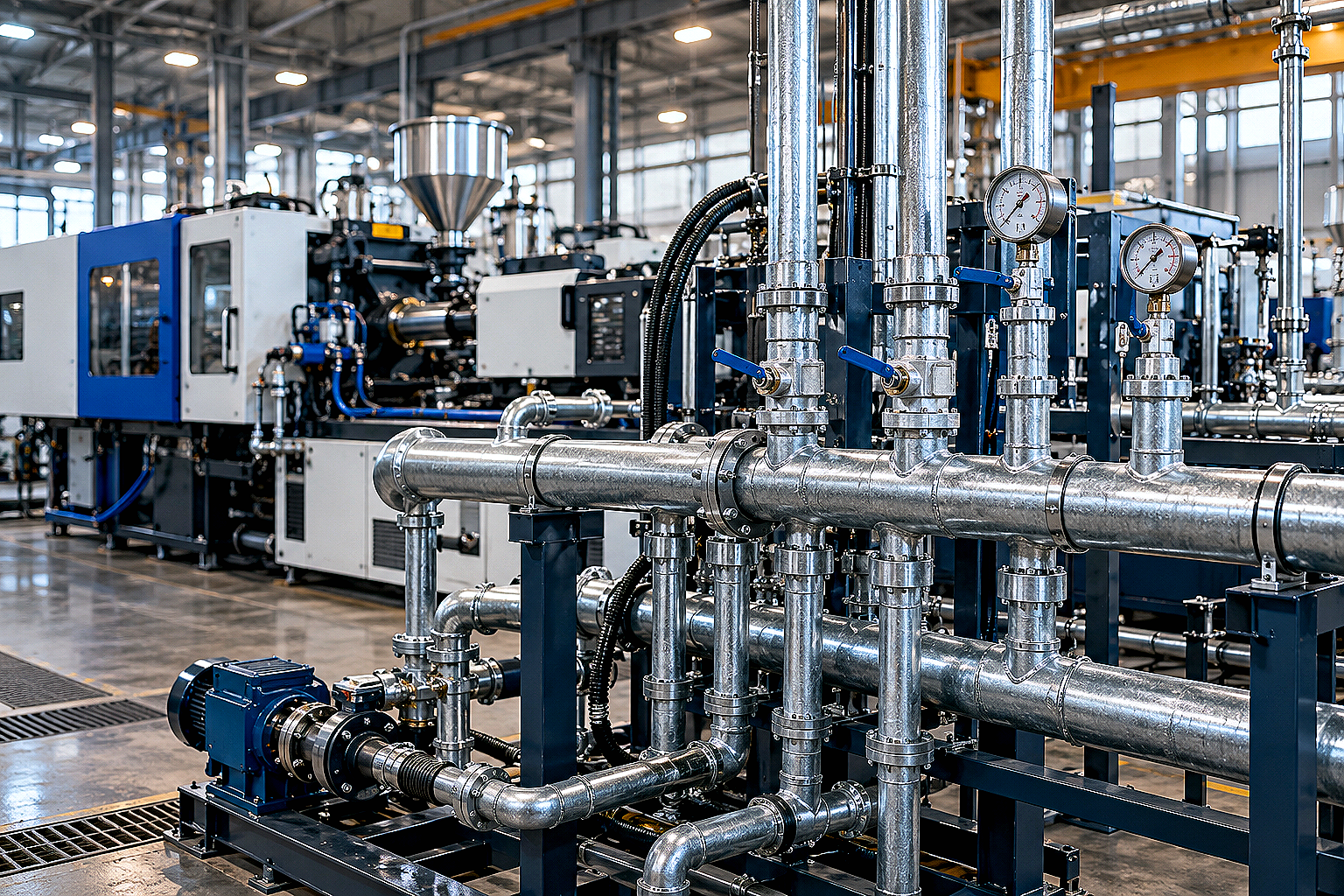

Бесперебойная работа термопластавтоматов (ТПА), экструдеров, индукционных печей, гидравлических прессов и обрабатывающих центров с ЧПУ на предприятиях Алматы и промышленных площадках Казахстана зависит от стабильности оборотного водоснабжения. В процессе формования полимеров или прессования металла гидравлическое масло, рубашки шпинделей и формующая оснастка выделяют непрерывный поток избыточного тепла.

Если контур охлаждения смонтирован из тонкостенных полимерных труб, постоянные гидроудары от срабатывания электромагнитных клапанов и скачки температуры приводят к провисанию трасс и срыву фитингов. Стальные водогазопроводные трубы по ГОСТ 3262-75 обеспечивают необходимую конструкционную жесткость, выдерживают постоянное давление до 1,6–2,5 МПа и не деформируются при температурных колебаниях оборотной воды.

Особенности работы ВГП труб в замкнутых контурах охлаждения

Оборотный технологический контур промышленного цеха существенно отличается от бытового водопровода. Насосные группы градирен и чиллеров непрерывно прокачивают воду с температурой подачи +12...+18 °C и возвратом до +35...+45 °C при постоянной циклической пульсации потока.

В отличие от электросварных прямошовных труб общего назначения, сортамент ВГП нормируется по внутреннему условному проходу (Ду / DN). Это позволяет точно выдерживать расчетную скорость движения хладоносителя без потерь напора на врезках и резьбовых переходах к распределительным гребенкам.

  • Усиленная серия стенки (3,2–4,5 мм): рекомендуется для напорных распределительных коллекторов и участков перед электромагнитными отсечными клапанами, испытывающими гидродинамические удары;
  • Обыкновенная серия стенки (2,8–3,5 мм): оптимальна для магистральных подающих и обратных трубопроводов от чиллеров к потребителям цеха;
  • Оцинкованное исполнение: исключает появление вторичной прокатной окалины внутри трубы, защищая тонкие каналы охлаждения пресс-форм и теплообменников станков от забивания шламом.

Гидравлический расчет диаметров Ду 20–80 для станков и гидростанций

Главная ошибка при проектировании цеховой разводки — занижение диаметра магистрали ради сиюминутной экономии на металле. Высокая скорость теплоносителя (свыше 1,8–2,0 м/с) вызывает интенсивный кавитационный износ стенок трубы на поворотах и создает избыточную нагрузку на циркуляционные насосы.

Оптимальная скорость движения охлаждающей воды в цеховых магистралях составляет 0,8–1,2 м/с, а на подводках к отдельным станкам — 0,5–0,8 м/с. Расчет условного прохода трубы ВГП выполняется по формуле: Ду = √( (4 · Q) / (π · v) ), где Q — требуемый объемный расход воды (м³/с), а v — допустимая скорость потока (м/с).

Условный проход (Ду / DN)Наружный диаметр, ммТолщина стенки (обыкн. / усил.), ммРекомендуемый расход воды при v=1.0 м/с, м³/чТиповое назначение в системе охлаждения
Ду 2026,82,8 / 3,21,13Индивидуальные подводки к шпинделям ЧПУ и шкафам управления
Ду 2533,53,2 / 4,01,77Охлаждение маслостанций прессов и небольших ТПА (до 150 т)
Ду 3242,33,2 / 4,02,89Подключение термостатов пресс-форм и индукционных катушек
Ду 4048,03,5 / 4,04,52Групповые распределительные ответвления на 2–3 станка
Ду 5060,03,5 / 4,57,07Цеховые стояки и главные контуры чиллеров мощностью до 40–50 кВт
Ду 6575,54,0 / 4,511,94Магистральные линии подачи оборотной воды от драйкулеров
Ду 8088,54,0 / 4,518,10Главные сборные и напорные коллекторы насосных станций охлаждения

Монтаж распределительных узлов: сварка, резьба и защита от заиливания

На производственных площадках Алматы магистральные участки ВГП труб монтируют электродуговой сваркой встык с контролем формирования внутреннего валика. Наплывы металла внутри трубы создают завихрения и ускоряют осаждение солей жесткости, поэтому стыки тщательно центруют перед прихваткой.

Врезку индивидуальных отводов к станкам выполняют через приварные стальные штуцеры с переходом на трубную цилиндрическую резьбу G по ГОСТ 6357-81. На каждом отводе обязательно устанавливают запорный шаровой кран и сетчатый фильтр механической очистки, чтобы защитить соленоидные клапаны станка от механических взвесей.

Для компенсации температурных колебаний магистралей и виброразвязки с мощными насосами применяют фланцевые вибровставки из резины EPDM. Прокладка труб выполняется с уклоном не менее 0,002 в сторону дренажных кранов для возможности полного опорожнения системы при регламентных остановках цеха.

Практика снабжения: поставка и резка труб ВГП в Алматы

Комплектация промышленных систем охлаждения требует точного соответствия толщины стенки и гарантированной герметичности шва по ГОСТ 3262-75. Компания АТЛАНТ Snab City обеспечивает прямые поставки водогазопроводных труб легкой, обыкновенной и усиленной серий со склада в Алматы с заводскими сертификатами гидроиспытаний на давление до 2,4–3,1 МПа.

Для монтажных бригад доступна точная резка трубного металлопроката в размер на ленточнопильных станках без заусенцев и термического прижога кромок, что позволяет сразу нарезать резьбу или сваривать узлы на объекте. Доставка партий любого объема выполняется по городу Алматы и регионам Казахстана собственным грузовым автотранспортом.

FAQ: частые вопросы инженеров и снабженцев

Почему для охлаждения станков лучше брать оцинкованную трубу ВГП, а не черную?

В оборотной воде замкнутых контуров постепенно накапливаются растворенные газы и соли жесткости. Черная труба со временем дает внутреннюю коррозионную взвесь, которая забивает узкие каналы охлаждения пресс-форм диаметром 6–10 мм и приводит к перегреву оснастки. Оцинкованное покрытие надежно защищает внутренний канал от коррозии.

Можно ли использовать трубу ВГП легкой серии для контуров ТПА?

Легкую серию (с уменьшенной толщиной стенки) допускается использовать только на безнапорных сливных участках. На напорных линиях термопластавтоматов регулярные срабатывания отсечных гидроклапанов вызывают гидроудары, поэтому проектным стандартом является обыкновенная или усиленная серия ВГП.

Как правильно соединять оцинкованные трубы ВГП в цехе?

Предпочтительным методом монтажа оцинкованных труб ВГП диаметром до Ду 50 является резьбовое соединение на сгонах и муфтах либо использование грувлочных желобчатых соединений. При выполнении сварки цинковый слой в зоне стыка выгорает, поэтому околошовную зону снаружи и изнутри необходимо восстанавливать цинконаполненными защитными составами.

Какое рабочее давление выдерживают трубы ВГП по ГОСТ 3262-75?

Согласно стандарту, обыкновенные и легкие трубы ВГП проходят обязательные заводские гидравлические испытания давлением 2,4 МПа (24 атм), а трубы усиленной серии — давлением 3,1 МПа (31 атм), что с трехкратным запасом перекрывает рабочие параметры большинства цеховых чиллерных систем (3–6 бар).

Вывод

Водогазопроводные стальные трубы ГОСТ 3262-75 — надежная и проверенная основа для монтажа цеховых контуров технологического охлаждения станков, ТПА и прессов в Алматы. Грамотный расчет диаметров Ду 20–80, соблюдение скоростей потока и выбор качественного металлопроката от АТЛАНТ Snab City гарантируют безаварийную работу производственного оборудования и защиту дорогостоящих пресс-форм от перегрева.
