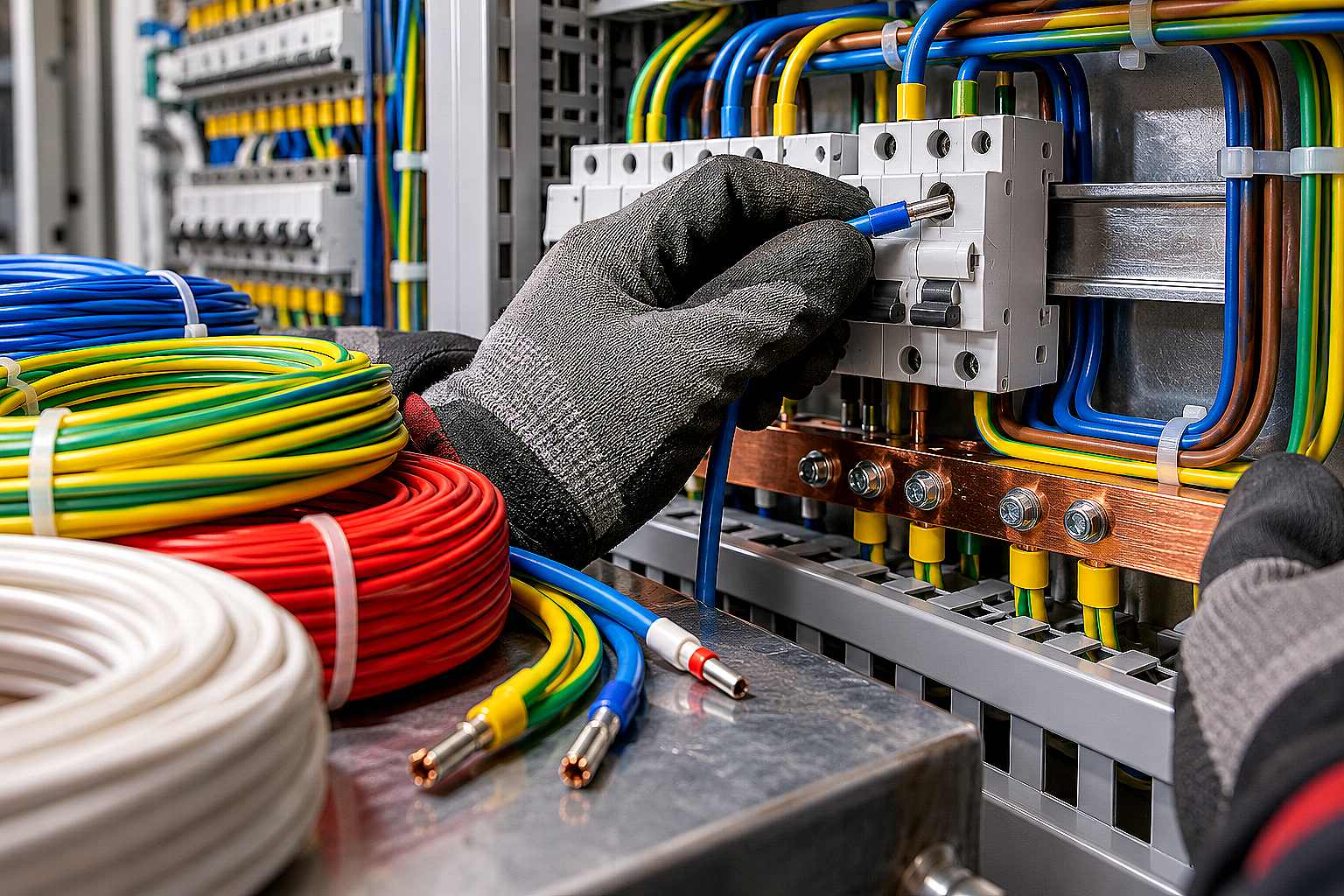

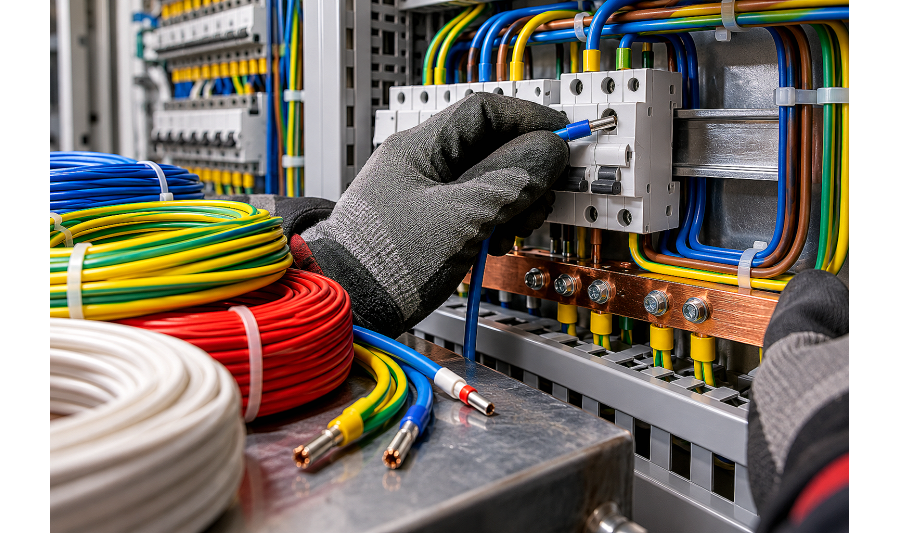

Сборка главных распределительных щитов (ГРЩ), вводно-распределительных устройств (ВРУ), шкафов автоматики и контуров заземления в Алматы требует гибких и надежных медных проводников. Жесткий однопроволочный кабель монолитного типа при плотной компоновке модульных автоматов тяжело гнется, создавая опасные изломы и избыточное механическое напряжение на клеммах модульного оборудования.

В таких задачах отраслевым стандартом выступает медный установочный провод повышенной гибкости ПВ-3 (по современной классификации ГОСТ 31947-2012 — провод ПуГВ). За счет многопроволочной жилы провод легко укладывается в кабель-каналы и формирует аккуратные радиусы изгиба внутри щитового пространства.

Однако долговечность и пожарная безопасность электрического щита зависят от правильного подбора сечения жил, соблюдения требований ПУЭ РК по цветовой маркировке и обязательного оконцевания многопроволочных концов втулочными наконечниками.

Конструктивные отличия: почему ПуГВ вытеснил старую маркировку ПВ-3

Обозначение ПВ-3 расшифровывалось по старому советскому стандарту ГОСТ 6323-79: Провод с Виниловой изоляцией, 3-й класс гибкости. В актуальной нормативной базе Казахстана действует гармонизированный стандарт ГОСТ 31947-2012, где этот провод маркируется как ПуГВ (Провод установочный Гибкий с изоляцией из Поливинилхлорида).

Несмотря на смену официального названия в сертификатах заводов, электрики и снабженцы до сих пор часто называют провод привычной аббревиатурой ПВ-3. Конструктивно современный провод ПуГВ имеет даже более высокую гибкость — 5-й класс по ГОСТ 22483-2021.

  • Токопроводящая жила: скручена из десятков тонких отожженных медных проволок марки М1 без покрытия;
  • Изоляция: цельный слой пластиката ПВХ с высокой пластичностью, устойчивый к растрескиванию при отрицательных температурах;
  • Рабочее напряжение: до 450/750 В переменного тока частотой до 400 Гц или до 1000 В постоянного тока;
  • Температурный диапазон: эксплуатация от -50 °C до +65 °C при длительном нагреве жил до +70 °C.

Сечения провода ПВ-3 (ПуГВ) и допустимые токовые нагрузки

При внутренней разводке шкафов автоматики и силовых щитов сечение проводника выбирается по номинальному току вышестоящего автоматического выключателя с запасом по нагреву. Занижение сечения приводит к перегреву изоляции, ее оплавлению и риску короткого замыкания в замкнутом объеме щита.

Для наглядности инженеров и электромонтажников основные технические параметры ходовых сечений провода ПуГВ сведены в таблицу ниже.

Сечение жилы (мм²)Класс гибкости жилыДлительно допустимый ток (А)Номинал автомата защиты (А)Рекомендуемый наконечникОсновная сфера применения в щите
1,55 класс1910–16НШВИ 1.5-8Цепи сигнализации, реле, катушки контакторов, освещение
2,55 класс2716–20НШВИ 2.5-8Разводка розеточных групп, цепи питания контроллеров
4,05 класс3825–32НШВИ 4.0-10Подключение трехфазных нагрузок, перемычки дифавтоматов
6,05 класс4632–40НШВИ 6.0-12Разводка распределительных гребенок, вводные группы
10,05 класс7050–63НШВИ 10-12Вводные автоматы квартирных щитов, перемычки между секциями
16,05 класс9063–80НШВИ 16-12 / ТМЛ 16Ввод в шкафы ВРУ, главные перемычки, уравнивание потенциалов
25,05 класс11580–100НШВИ 25-16 / ТМЛ 25Подключение вводных рубильников ГРЩ, силовые межсекционные связи
35,0–95,05 класс145–280125–250ТМЛ / ТМЛ-DINОшиновка мощных щитов, гибкие переходы к трансформаторам

Цветовая маркировка по ПУЭ РК: как не запутаться при фазировке

Требования Правил устройства электроустановок Республики Казахстан строго регламентируют цветовую идентификацию проводников. Использование провода одного случайного цвета для всех фаз и нуля внутри распределительного щита категорически запрещено и приводит к отказу в приемке объекта энергонадзором.

Для сборки распределительных устройств применяют провод ПуГВ со сплошной цветной изоляцией:

  • Фаза A (L1): провод в изоляции желтого или коричневого цвета;
  • Фаза B (L2): провод в изоляции зеленого или черного цвета;
  • Фаза C (L3): провод в изоляции красного или серого цвета;
  • Рабочий ноль (N): провод исключительно синего или голубого цвета;
  • Защитное заземление (PE): провод с комбинированной желто-зеленой продольной полосатой изоляцией.

Если в трехфазном щите используются жесткие силовые элементы, такие как медная шина для электрощитов, провод ПуГВ желто-зеленого цвета служит идеальным гибким проводником для соединения дверцы щита, монтажной панели и главной заземляющей шины.

Обязательная опрессовка: почему ПуГВ нельзя зажимать голым под винт

Главная технологическая ошибка начинающих монтажников при работе с проводом ПВ-3 — затягивание зачищенной многопроволочной жилы напрямую под винтовой зажим автоматического выключателя или шины.

При затягивании винта тонкие медные проволочки перекусываются острой кромкой резьбы, расплющиваются и расходятся в стороны. Пятно контакта уменьшается на 40–60%, создавая локальный очаг нагрева.

Многопроволочный провод 5-го класса гибкости перед затяжкой в клемму обязательно опрессовывается:

  • Для модульных автоматов и клеммников применяют штыревые втулочные изолированные наконечники (НШВИ) или двойные наконечники (НШВИ-2) для захода двух проводов в одно гнездо;
  • Опрессовка выполняется специальными пресс-клещами с квадратной или шестигранной матрицей (кримперами), формирующими монолитную геометрию контакта;
  • Для сечений от 16 до 95 мм² применяют трубчатые наконечники, используя проверенные кабельные наконечники и гильзы ТМЛ с гексагональным гидрообжимом;
  • Запрещается лудить конец многопроволочной жилы припоем вместо опрессовки: под постоянным давлением винта припой проявляет хладотекучесть, и контакт прослабнет через пару месяцев.

Сравнение ПуГВ с кабелем ВВГнг-LS и проводом ПВС

При комплектации объекта снабженцы нередко задаются вопросом, можно ли заменить провод ПВ-3 другими марками, имеющимися на складе.

Провод ПВС, хотя и имеет гибкую структуру, предназначен исключительно для нестационарного подключения бытовых приборов и удлинителей. Срок службы ПВС составляет всего 6–10 лет, а его двойная толстая оболочка занимает слишком много места в перфорированных лотках щита.

Кабель монолитного типа, такой как кабель ВВГнг-LS для электропроводки, незаменим для магистральной прокладки в штробах и кабельных трассах. Однако внутри щитового пространства разводка гибким проводом ПуГВ выполняется в 3–4 раза быстрее и гарантирует отсутствие механических изломов модульных автоматов.

Часто задаваемые вопросы (FAQ)

Можно ли использовать провод ПВ-3 (ПуГВ) для скрытой проводки в стенах?

Провод ПуГВ имеет одинарную изоляцию, поэтому его непосредственная заделка под штукатурку без дополнительной защиты не рекомендуется. Для скрытой проводки внутри зданий провод ПуГВ обязательно затягивают в негорючие трубы ПВХ, ПНД или металлический рукав. Для классической скрытой проводки в штробах без труб стандартно применяют кабели с двойной изоляцией типа ВВГнг-LS.

Чем отличается провод ПуВ от ПуГВ?

Провод ПуВ (старый аналог ПВ-1) имеет монолитную жесткую жилу 1-го класса гибкости и предназначен для прямолинейных участков без частых изгибов. Провод ПуГВ (ПВ-3) состоит из множества тонких скрученных проволок 5-го класса гибкости, легко гнется под малыми радиусами и оптимален для монтажа в щитах и криволинейных трубных трассах.

Какой инструмент использовать для снятия изоляции с провода ПуГВ?

Снятие изоляции обычным строительным ножом недопустимо, так как круговой надрез подрезает внешние проволочки гибкой жилы, снижая ее эффективное сечение. Для зачистки ПуГВ применяют автоматические стрипперы с регулировкой глубины реза, аккуратно снимающие ПВХ-пластикат без повреждения медных волокон.

Какой минимальный радиус изгиба допускается для провода ПВ-3 (ПуГВ)?

Согласно ГОСТ 31947-2012, минимальный допустимый радиус изгиба для гибкого провода ПуГВ составляет не менее 5 наружных диаметров провода. Это позволяет компактно укладывать провод в перфорированные щитовые короба без риска растрескивания изоляции.

Вывод

Установочный гибкий провод ПВ-3 (ПуГВ) — незаменимый материал для безопасной, аккуратной и долговечной сборки электрических щитов любой сложности. Правильный расчет сечения по току нагрузки, соблюдение цветовой фазировки по нормам РК и обязательное использование пресс-клещей с наконечниками НШВИ гарантируют надежную работу электроустановки без перегрева контактов.

Компания АТЛАНТ Snab City поставляет сертифицированный провод ПуГВ (ПВ-3) всех ходовых сечений от 1,5 до 95 мм² в бухтах и на барабанах с полной заводской документацией и оперативной доставкой по Алматы и всему Казахстану.
