В высокоточном машиностроении, производстве гидравлических распределителей, направляющих колонн пресс-форм и шпинделей станков в Алматы стандартного калиброванного проката нередко оказывается недостаточно. Обычный тянутый пруток имеет допуски по квалитетам h9–h11 и тонкий поверхностный слой с микродефектами волочения, который требует обязательного чернового шлифования.

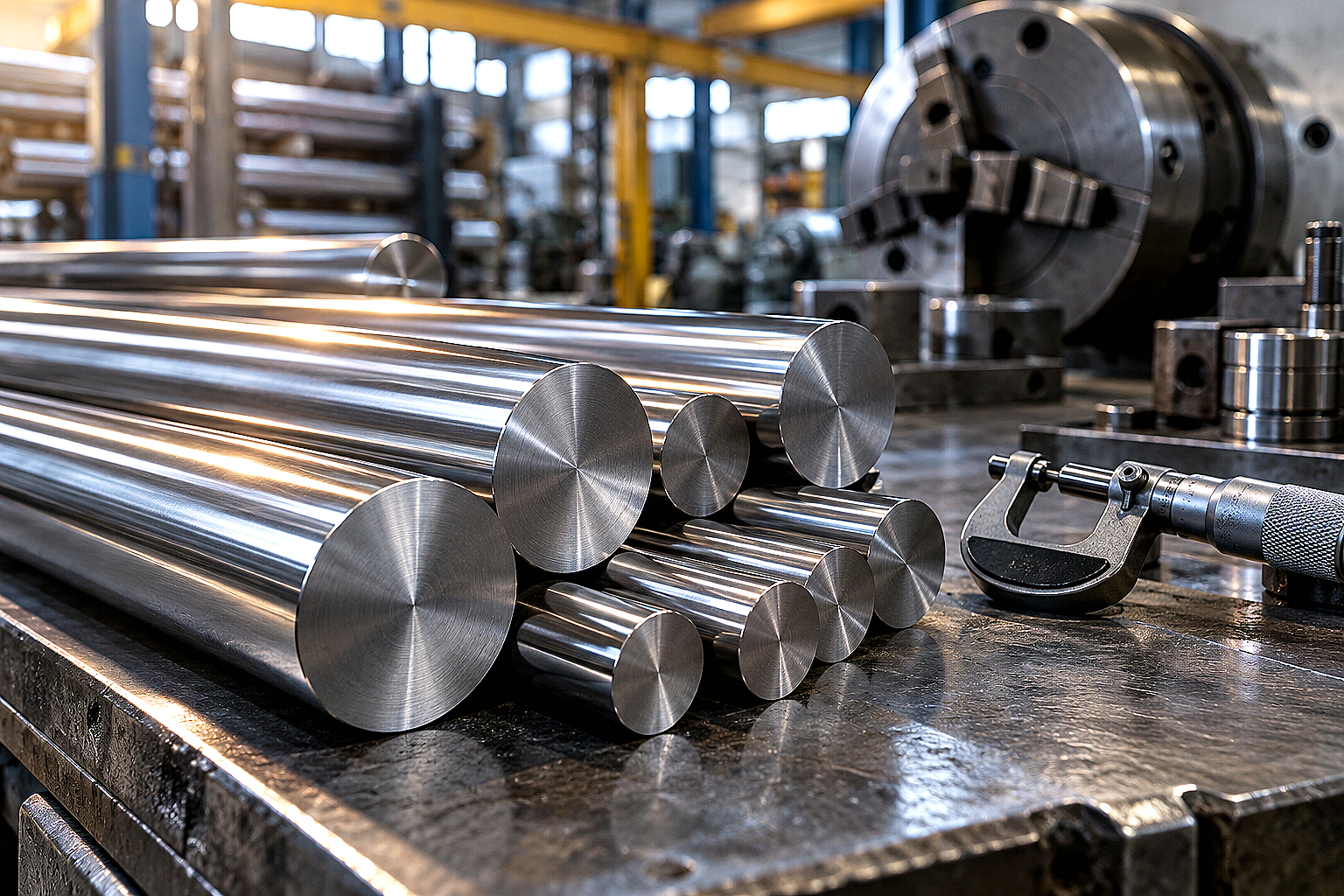

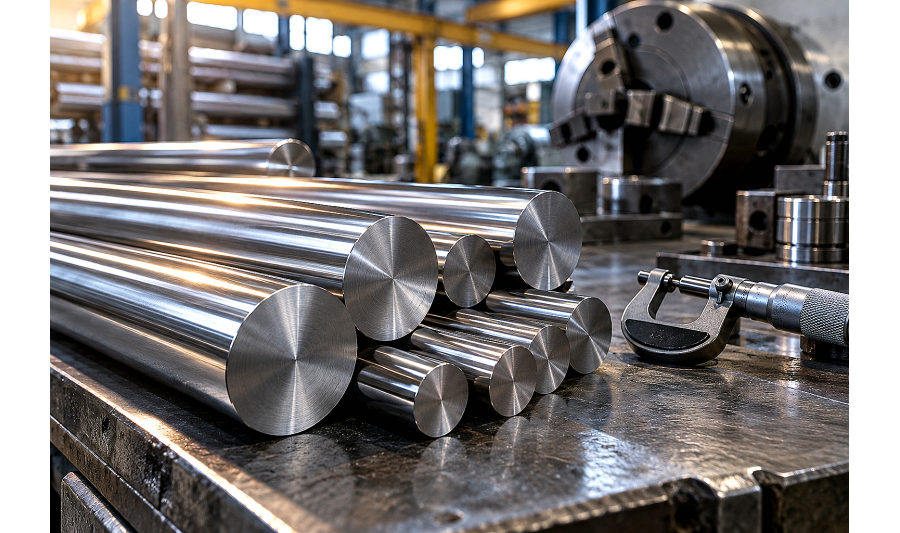

Для прецизионных узлов, где деталь монтируется в игольчатые подшипники или шариковые втулки без промежуточной токарной обдирки, стандартом выступает круг со специальной отделкой поверхности по ГОСТ 14955-77, известный среди технологов и токарей как «серебрянка».

Металл подвергается бесцентровому обтачиванию, шлифованию и полированию, благодаря чему полностью удаляются поверхностные микротрещины, закаты и обезуглероженный слой, а геометрическая точность прутка достигает жестких допусков квалитетов h6, h7 и h8.

Что такое сталь-серебрянка и чем она отличается от калиброванного круга

Главное отличие серебрянки от обычного калиброванного прутка по ГОСТ 7417-75 заключается в технологии финишной обработки поверхности. Калиброванный металл получают методом холодного волочения через фильеры, при этом на поверхности сохраняется исходный металлургический слой заготовки с возможными микропорами и микронеровностями.

Сталь со специальной отделкой поверхности по ГОСТ 14955-77 проходит сплошное механическое снятие поверхностного слоя (обдирку или шлифовку) с последующей полировкой или доводкой. В результате пруток приобретает зеркальный металлический блеск, идеальную цилиндричность и строго регламентированную шероховатость Ra до 0,2–0,63 мкм.

  • Полное отсутствие обезуглероженного слоя, что гарантирует равномерную твердость при поверхностной или объемной закалке;
  • Предельные отклонения по диаметру в пределах единиц микрометров (квалитеты точности h6, h7, h8, h9);
  • Минимальная овальность и прямолинейность с отклонением от прямолинейности не более 0,2–0,5 мм на 1 погонный метр;
  • Готовность к установке в цанговые зажимы автоматов продольного точения без предварительной проточки.

Классификация групп отделки поверхности по ГОСТ 14955-77

При оформлении спецификации для металлобазы в Алматы недостаточно указать только диаметр и марку стали. Стандарт ГОСТ 14955-77 подразделяет прокат на пять групп качества отделки поверхности: А, Б, В, Г и Д. Каждая группа определяет допустимую глубину микродефектов и параметр шероховатости поверхности Ra.

Для валов гидронасосов и прецизионных направляющих обычно заказывают группы А и Б со шлифованной или полированной поверхностью. Для деталей, проходящих финишную термическую обработку и чистовую доводку в цехе, экономически выгодно выбирать группы В или Г.

Группа отделкиСпособ обработки поверхностиШероховатость Ra, мкмДопустимые поверхностные дефектыТиповое назначение детали
Группа АШлифование и полирование0,20–0,40Дефекты не допускаютсяПлунжеры, прецизионные валы, ролики подшипников
Группа БШлифование0,40–0,80Дефекты не допускаютсяНаправляющие колонны пресс-форм, шпиндели станков
Группа ВОбтачивание со шлифовкой0,80–1,25Не более 1/2 поля допуска h8/h9Штоки гидроцилиндров под хромирование, оси механизмов
Группа ГСплошное обтачивание1,25–2,50В пределах поля допускаЗаготовки под нарезку зубьев шестерен, развертки, метчики
Группа ДУдаление дефектов зачисткой2,50–5,00В пределах поля допускаДетали общего машиностроения с последующей термообработкой

Марки стали для круга-серебрянки: от углеродистых инструментальных до легированных

Химический состав и свойства сердцевины прутка определяются маркой стали. ГОСТ 14955-77 распространяется на широкий спектр конструкционных качественных, легированных, рессорно-пружинных, подшипниковых и инструментальных сталей.

Для производства деталей приборов и ненагруженных штифтов применяют качественные углеродистые стали марок Ст20, Ст35 и Ст45. Для сильнонагруженных валов, испытывающих циклические крутящие моменты, стандартом выступает легированная хромистая сталь 40Х и хромоникелевая 40ХН.

В инструментальном производстве и изготовлении прецизионных пар трения незаменимы высокоуглеродистые инструментальные стали марок У8А, У10А, 9ХС, ХВГ, а также подшипниковая сталь ШХ15, которая после закалки набирает твердость 61–65 HRC по всей глубине рабочего слоя.

Квалитеты точности h6, h7, h8, h9: как выбрать допуск под посадку

Поле допуска диаметра прутка-серебрянки всегда направлено «в минус» (в тело заготовки), что обозначается строчной латинской буквой h. Выбор квалитета зависит от сопряжения детали в сборочном узле.

Квалитет h6 выбирают для посадок высокой точности в подшипники качения без промежуточного шлифования. Прутки с квалитетом h7 и h8 идеально подходят для сопряжений с подвижными втулками и гидрораспределителями, а квалитет h9 используют для серийной обработки на станках с ЧПУ с гарантированным базированием в цанге.

  • При диаметре 10 мм допуск по h6 составляет от 0 до -0,009 мм (зазор менее одной сотой миллиметра);
  • При диаметре 20 мм допуск по h7 составляет от 0 до -0,021 мм;
  • При диаметре 30 мм допуск по h8 составляет от 0 до -0,033 мм;
  • При диаметре 50 мм допуск по h9 составляет от 0 до -0,062 мм.

Если для узла требуется другой конструкционный металлопрокат с высокой точностью сечения, сравните параметры в наших материалах про калиброванный круг по ГОСТ 7417-75 и калиброванный шестигранник 40Х.

Особенности обработки на станках с ЧПУ и термообработка

При обработке серебрянки на токарных автоматах продольного точения оператор получает колоссальное преимущество: отсутствие биения прутка в люнетной втулке. За счет этого исключается вибрация резца при точении тонких и длинных осей с отношением длины к диаметру L/D свыше 10–15.

Для нарезания резьбы и фрезерования шлицев на деталях из сталей 40Х или ШХ15 важно использовать острые твердосплавные пластины с позитивной геометрией переднего угла и подачей СОЖ под давлением. Это предотвращает локальный прижог полированной поверхности.

При закалке деталей из прутка-серебрянки термисты отмечают полное отсутствие обезуглероженного слоя. Деталь нагревают в печах с защитной атмосферой или соляных ваннах, что позволяет избежать образования мягкой ферритной корки и исключает финишную переточку изделия.

Для тяжелонагруженных плунжеров и штоков также часто применяют смежные азотируемые марки проката, подробно описанные в статье про калиброванный круг 38Х2МЮА под азотирование.

Правила хранения и транспортировки серебрянки на складе

Высокоточная полированная поверхность стали по ГОСТ 14955-77 крайне чувствительна к влаге, пыли и механическим повреждениям. Прутки поставляются с обязательной заводской консервацией минеральными ингибированными маслами или смазками типа НГ-203.

Каждая пачка металла оборачивается в парафинированную или ингибированную бумагу и упаковывается в плотную мешковину либо укладывается в деревянные ящики для исключения трения прутков друг о друга при транспортировке.

На складе компании АТЛАНТ Snab City в Алматы сортовой металлопрокат хранится в закрытых сухих помещениях на консольных стеллажах с деревянными или полимерными подложками, исключающими контакт с сырым полом и черной прокатной окалиной.

FAQ

Чем принципиально отличается серебрянка по ГОСТ 14955-77 от шлифованного круга?

ГОСТ 14955-77 жестко нормирует не только шероховатость Ra и квалитет допуска, но и гарантирует полное отсутствие поверхностных металлургических дефектов и обезуглероженного слоя по всей длине прутка, что критично для закалки.

Можно ли использовать серебрянку без дополнительной термообработки?

Да, прутки из конструкционных сталей марок Ст35, Ст45 или 40Х поставляются в нагартованном (Н) или термически обработанном (отожженном Т) состоянии и могут устанавливаться в механизмы сразу после механической обработки торцов.

В каких длинах поставляется круг со спецотделкой поверхности?

По стандарту серебрянка выпускается мерной, кратной мерной и немерной длины в диапазоне от 0,7 до 4,0 метров для мелких диаметров и от 1,5 до 6,0 метров для диаметров свыше 5 мм.

Как защитить полированную поверхность серебрянки после механической обработки детали?

Готовые детали покрывают тонким слоем консервационного масла, подвергают химическому оксидированию (воронению), фосфатированию либо наносят гальваническое твердое хромирование для защиты от атмосферной влаги.

Вывод

Круг со специальной отделкой поверхности по ГОСТ 14955-77 (серебрянка) — незаменимый материал для прецизионного машиностроения, позволяющий исключить дорогостоящие операции черновой обдирки и шлифовки в цехе.

Компания АТЛАНТ Snab City обеспечивает прямые поставки сертифицированного калиброванного и специального сортового металлопроката со склада в Алматы с доставкой по всему Казахстану и точной резкой в размер.
