Облицовка фасадов жилых комплексов, бизнес-центров и административных зданий в Алматы керамогранитом, металлокассетами или фиброцементом требует жесткого и долговечного металлокаркаса. Навесной вентилируемый фасад (НВФ) должен выдерживать не только собственный вес тяжелой облицовки, но и мощные ветровые порывы предгорий, а также сезонные температурные колебания от -35 °C зимой до +40 °C летом.

В качестве основных вертикальных и горизонтальных направляющих фасадных подсистем строители часто выбирают гнутый стальной уголок. Благодаря равномерной толщине стенок и отсутствию тяжелых наплывов металла в углах, холодногнутый профиль по ГОСТ 19771-93 снижает нагрузку на несущие стены на 25–30% по сравнению с горячекатаным прокатом.

Однако выбор типоразмера фасадного профиля «на глаз» чреват критическими деформациями: под воздействием ветрового отсоса направляющие выгибаются, нарушая плоскостность швов, а при подвижках здания керамогранитные плиты раскалываются и выпадают из кляммеров. Разберем инженерные правила расчета, антикоррозийной защиты и монтажа гнутого уголка в сейсмоопасных условиях.

Почему гнутый равнополочный уголок эффективен для подсистем НВФ

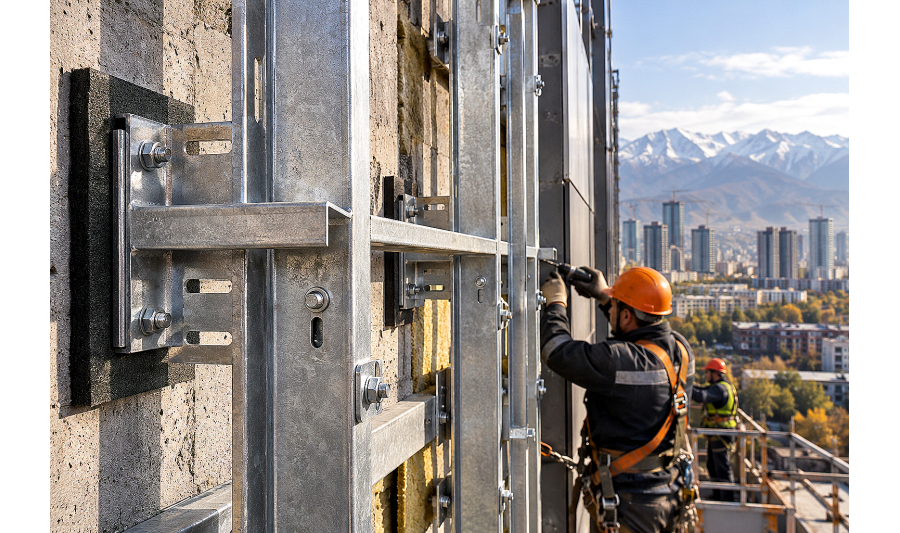

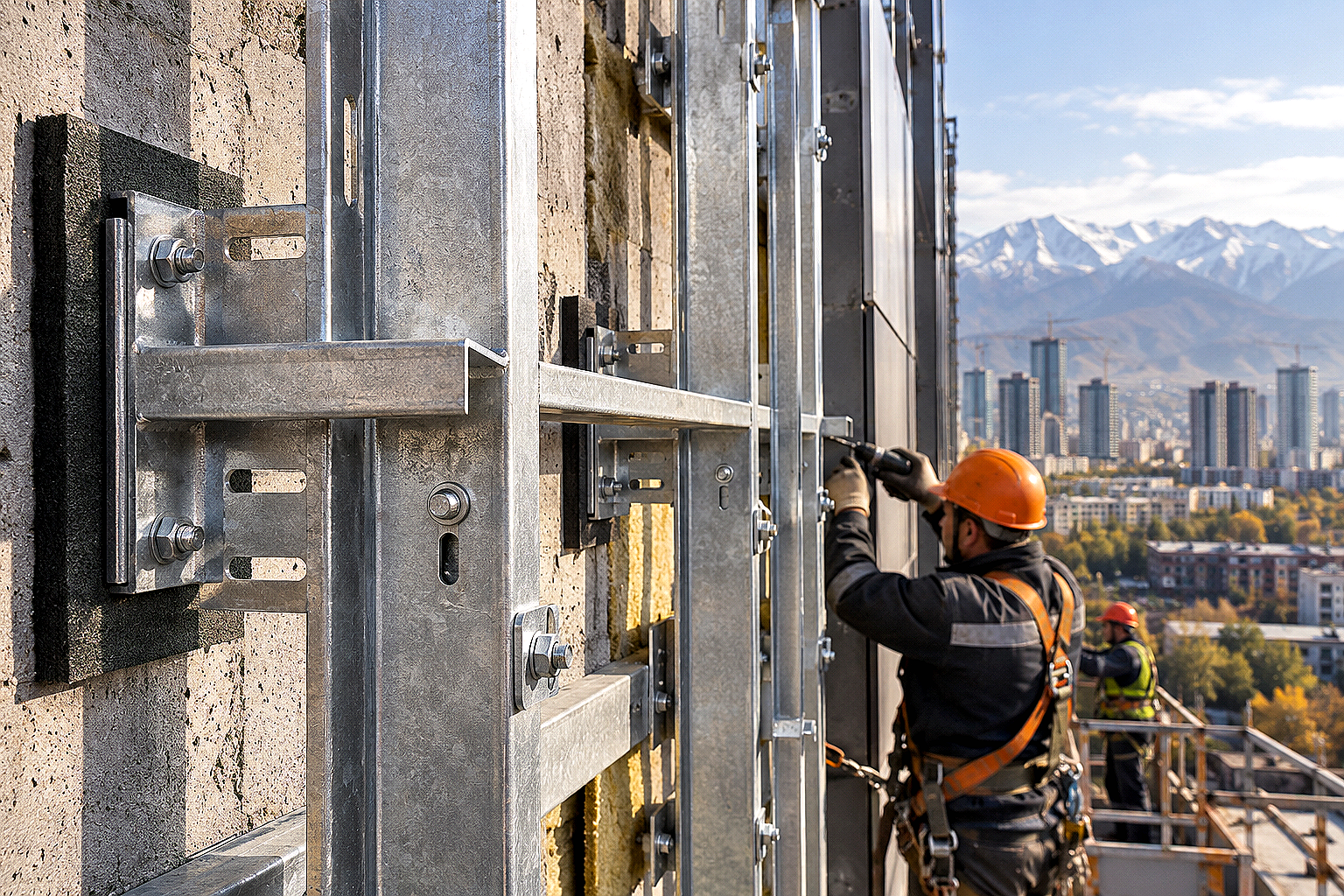

Подсистема вентилируемого фасада состоит из опорных кронштейнов, анкеруемых в монолитный железобетон или кирпичную кладку, и несущих вертикальных профилей. Направляющие профили воспринимают постоянную статическую нагрузку от массы облицовочных плит и динамические знакопеременные ветровые нагрузки.

Горячекатаный уголок имеет переменное утолщение полки к корню профиля и скругленные внешние грани, что затрудняет ровную установку фасадных кляммеров и фиксацию заклепок. Гнутый равнополочный уголок по ГОСТ 19771-93 прокатывается на роликовых профилегибочных станах из холоднокатаной или горячекатаной рулонной полосы, что дает точную геометрию полок по всей длине хлыста.

  • Идеальная плоскостность граней: наружная полка уголка образует ровную базовую линию для крепления листовых кассет или заклепочных элементов;
  • Сниженная масса каркаса: одинаковая толщина металла по всему сечению (от 1,2 до 2,5 мм) обеспечивает требуемый момент сопротивления Wx без лишнего перегруза несущих стен здания;
  • Удобство сверления и клепки: отсутствие окалины и равномерная твердость стали облегчают проходку буровыми саморезами и установку нержавеющих вытяжных заклепок без увода инструмента.

Типоразмеры гнутого уголка и подбор под тип облицовки

Выбор ширины полок и толщины стали гнутого уголка зависит от массы облицовочного материала, высоты здания и шага расстановки фасадных кронштейнов. Для малоэтажных строений с легким металлическим сайдингом используют компактные профили 40×40 мм, а для высотных объектов с облицовкой натуральным гранитом или фиброцементными панелями применяют усиленные сечения 50×50 и 60×60 мм.

Снабженцам важно учитывать марку стали: для вентилируемых фасадов в Казахстане применяется рулонная оцинкованная сталь марок 08пс/350 или конструкционная низколегированная сталь 09Г2С при повышенных требованиях к морозостойкости и ветровым воздействиям.

Типоразмер уголка (мм)Толщина стенки (мм)Теоретический вес 1 м (кг)Рекомендуемый тип облицовкиМаксимальный шаг кронштейнов (м)
40×401,2 – 1,50,73 – 0,90Металлосайдинг, легкий профнастил С8, линеарные панели1,2 – 1,4
40×401,8 – 2,01,07 – 1,18Алюминиевые композитные панели (АКП), металлокассеты1,0 – 1,2
50×501,5 – 1,81,14 – 1,35Керамогранит 600×600 мм (скрытый и открытый крепеж)1,0 – 1,1
50×502,0 – 2,51,49 – 1,84Тяжелый керамогранит 1200×600 мм, фиброцементные плиты0,8 – 1,0
60×602,0 – 3,01,81 – 2,64Натуральный камень, терракотовые панели, угловые зоны высоток0,7 – 0,9

Расчет ветровых нагрузок и специфика сейсмозоны Алматы

Алматы относится ко II–III ветровым районам по нормам Республики Казахстан (нормативное ветровое давление w0 составляет 0,30–0,38 кПа) и характеризуется высокой сейсмичностью площадок от 9 до 10 баллов по шкале MSK-64. Ветровой поток, огибая высотное здание, создает на углах и парапетах зону отрицательного давления — ветровой отсос, который стремится сорвать фасадную облицовку наружу.

При сейсмическом толчке монолитный железобетонный каркас здания испытывает перекосы и межэтажные деформации. Если вертикальные направляющие из гнутого уголка закрепить жестко по всей высоте здания без компенсационных разрывов, профили сомнутся в гармошку, вызвав масштабное обрушение фасадных плит на тротуар.

  • Температурно-деформационные швы: вертикальный хлыст уголка монтируется отдельными отрезками длиной не более 3,0–3,6 метра (на высоту одного этажа) с обязательным зазором между торцами профилей в 10–15 мм;
  • Комбинация жестких и скользящих точек: каждый отрезок уголка крепится к верхнему кронштейну через круглые фиксирующие отверстия (неподвижная опора), а к промежуточным и нижним кронштейнам — через овальные пазы (подвижные скользящие опоры), что позволяет металлу свободно удлиняться при нагреве на солнце;
  • Усиление угловых зон: на углах здания и в зонах карнизов шаг кронштейнов уменьшают на 20–30%, а толщину полки гнутого уголка увеличивают минимум до 2,0 мм для компенсации пиковых пульсаций ветрового отсоса.

Антикоррозийная защита и термоизоляция фасадных узлов

Под навесным фасадом формируется непрерывный восходящий воздушный поток, переносящий уличную пыль и влажный воздух. Если установить направляющие из черного проката без качественной заводской защиты, конденсат вызывает коррозию металла уже через 1,5–2 года, приводя к ослаблению заклепочных соединений.

Для долговечных подсистем в климатических условиях Казахстана применяют гнутый уголок из стали с горячим цинковым покрытием первого класса (масса цинка не менее 275 г/м² с двух сторон) либо выполняют дополнительную порошково-полимерную окраску толщиной 60–80 мкм. Полимерный слой надежно консервирует кромки после резки и предотвращает контактную коррозию.

Особое внимание уделяется исключению мостиков холода: между металлическим кронштейном и железобетонной стеной обязательно монтируется термоизолирующая паронитовая или полипропиленовая прокладка толщиной 3–5 мм. Без прокладки точка росы смещается внутрь стены, вызывая промерзание монолита и появление плесени в квартирах.

Правила раскроя, монтажа и типичные ошибки строителей

Качественный монтаж каркаса НВФ требует соблюдения технологического регламента и правильного подбора соединительных элементов. На строительных объектах Алматы компания АТЛАНТ Snab City поставляет гнутый стальной уголок мерной длины, а также выполняет высокоточную резку профиля на ленточнопильных станках без перегрева кромок.

  1. Разметка и лазерное нивелирование: базовые кронштейны выставляются строго по лазерному построителю плоскостей с выравниванием относа от стены для компенсации строительных неровностей монолита;
  2. Монтаж терморазрывов и анкеровка: кронштейны фиксируются фасадными дюбелями с увеличенной распорной зоной, рассчитанными на вырыв из бетона с коэффициентом запаса k ≥ 2,5;
  3. Установка вертикальных уголков: гнутый уголок крепится к кронштейнам с помощью фасадных заклепок из нержавеющей стали А2/А2 диаметром 4,8 или 5,0 мм либо оцинкованными саморезами с шайбами EPDM (см. также саморезы для сэндвич-панелей и металлокаркасов);
  4. Контроль зазоров: между вертикальными сегментами направляющих проверяется температурный зазор 10–12 мм, исключающий взаимное упирание профилей при летнем расширении стали.

Главная ошибка неопытных фасадчиков — резка оцинкованного уголка абразивным кругом болгарки на объекте. Искры выжигают защитный слой цинка на расстоянии 20–30 мм от реза, после чего открытая сталь моментально начинает ржаветь. Раскрой оцинкованного проката следует выполнять дисковыми пилами по металлу («холодный рез») или заказывать готовую нарезку в размер на складе поставщика.

FAQ (Часто задаваемые вопросы)

Какой толщины гнутый уголок выбрать для облицовки фасада керамогранитом?

Для стандартного керамогранита формата 600×600 мм и толщиной 9–10 мм при высоте здания до 5 этажей подходит оцинкованный гнутый уголок 50×50×1,5 мм. Для высотных зданий от 9 этажей, а также при использовании крупноформатных плит 1200×600 мм рекомендуется использовать профиль сечением не менее 50×50×2,0 мм с шагом кронштейнов не более 0,9–1,0 м.

Чем гнутый равнополочный уголок лучше горячекатаного при монтаже фасада?

Гнутый уголок имеет постоянную толщину полок без клиновидных утолщений, прямой внешний угол без радиусного наплыва и идеальную плоскостность. Это обеспечивает плотное прилегание кляммеров и металлокассет, исключая перекосы облицовки. Кроме того, гнутый профиль на 25–30% легче горячекатаного при одинаковом моменте сопротивления, что снижает нагрузку на стены здания.

Можно ли крепить гнутый уголок к фасадным кронштейнам обычной сваркой?

Сварка на оцинкованных фасадных подсистемах категорически запрещена нормами СП РК. Высокая температура сварочной дуги полностью испаряет слой цинка в зоне шва, создавая очаг сквозной коррозии, а жесткий сварной узел блокирует температурные подвижки каркаса. Соединение выполняется исключительно на нержавеющих вытяжных заклепках А2/А2 или конструкционных оцинкованных болтах с овальными пазами.

Какой температурный зазор оставлять между направляющими из гнутого уголка?

При длине сегмента направляющей 3,0–3,3 метра между торцами соседних уголков оставляют компенсационный зазор 10–15 мм. Это предотвращает деформацию фасадной плоскости при нагреве темных фасадных кассет под прямыми солнечными лучами до температур свыше +70 °C в летний сезон Алматы.

Как защитить места реза оцинкованного уголка от коррозии?

Резку профиля следует выполнять на маятниковых пилах с твердосплавными дисками или ленточнопильных станках без термического перегрева. После раскроя торцы профиля необходимо обработать цинконаполненным грунтом (холодное цинкование с содержанием металлического цинка в сухом остатке не менее 92–95%) или специальным полимерным защитным составом.

Вывод

Стальной гнутый равнополочный уголок по ГОСТ 19771-93 — экономичное, легкое и конструктивно надежное решение для устройства подсистем навесных вентилируемых фасадов в Казахстане. Грамотный расчет ветровых нагрузок, применение оцинкованной стали с термоизолирующими прокладками и соблюдение температурных зазоров гарантируют сохранность фасада на протяжении десятилетий.
