При комплектации стояков отопления, обвязки газовых котлов или вводов водопровода на строительных объектах в Алматы снабженцы часто заказывают трубу просто по условному диаметру: Ду 20, Ду 25 или Ду 32. Однако в стандарте ГОСТ 3262-75 один и тот же диаметр выпускается в трех сериях: легкой, обыкновенной и усиленной.

Если для стояка с последующей нарезкой резьбы ошибочно взять тонкостенную легкую трубу, резьбонарезной клупп снимет критический слой металла в зоне сварного шва. При затяжке муфты или первом гидравлическом ударе резьба просто отломится по телу трубы.

Чтобы инженерный узел отработал нормативные 25–30 лет без свищей и аварий, важно точно подбирать толщину стенки под метод соединения, правильно выставлять припуски и герметизировать резьбовые соединения.

Серии труб ВГП по ГОСТ 3262-75: легкая, обыкновенная и усиленная

Главный параметр трубы ВГП — условный проход (DN / Ду), который обозначает внутренний просвет для протока теплоносителя или газа. При этом наружный диаметр строго стандартизирован под трубную цилиндрическую резьбу (G), а толщина стенки меняется в зависимости от серии.

  • Легкая серия: имеет уменьшенную толщину стенки. Разработана преимущественно под монтаж электросваркой на безнапорных или низконапорных участках. Нарезать наружную резьбу на легкой серии не рекомендуется, так как глубина витка ослабляет стенку более чем на 40–50%.
  • Обыкновенная серия: универсальный инженерный стандарт. Рассчитана на рабочее гидравлическое давление до 2,4 МПа (25 кгс/см²). Оптимальна для нарезания или накатки короткой и длинной трубной резьбы на клуппах и станках.
  • Усиленная серия: имеет утолщенную стенку и держит испытательное давление до 3,1 МПа (32 кгс/см²). Применяется на ответственных газовых вводах, в узлах высокого давления, на насосных станциях, а также в подземных и цокольных переходах, подверженных механическим нагрузкам.

Сравнительная таблица параметров труб ВГП по ГОСТ 3262-75

В таблице приведены точные геометрические параметры и вес погонного метра популярных типоразмеров черных труб ВГП для точного расчета логистики и подбора резьбонарезного инструмента.

Условный проход (Ду / DN, мм)Наружный диаметр (мм)Стенка: легкая (мм / кг/м)Стенка: обыкновенная (мм / кг/м)Стенка: усиленная (мм / кг/м)Резьба трубная (дюймы)
Ду 1521,32,5 мм (1,16 кг)2,8 мм (1,28 кг)3,2 мм (1,43 кг)1/2″
Ду 2026,82,5 мм (1,50 кг)2,8 мм (1,66 кг)3,2 мм (1,86 кг)3/4″
Ду 2533,52,8 мм (2,12 кг)3,2 мм (2,39 кг)4,0 мм (2,91 кг)1″
Ду 3242,32,8 мм (2,73 кг)3,2 мм (3,09 кг)4,0 мм (3,78 кг)1 1/4″
Ду 4048,03,0 мм (3,33 кг)3,5 мм (3,84 кг)4,0 мм (4,34 кг)1 1/2″
Ду 5060,03,0 мм (4,22 кг)3,5 мм (4,88 кг)4,5 мм (6,16 кг)2″

Почему труба ВГП надежнее прямошовной ЭСВ на резьбовых узлах

Многие строители пытаются заменить трубу ВГП на обычную электросварную прямошовную трубу (ЭСВ) по ГОСТ 10704-91. Подробнее о различиях этих материалов читайте в нашем разборе: технические отличия труб ВГП и ЭСВ.

У трубы ВГП сварной грат (внутренний и наружный валик шва) проходит усиленное сплющивание и термообработку в линии стана. Металл шва имеет повышенную вязкость и пластичность.

При нарезке резьбы плашкой на обычной электросварной трубе резец часто выкрашивает твердый закаленный шов или подрывает его, образуя микротрещину. Труба ВГП обыкновенной и усиленной серии гарантирует сохранение герметичности шва при нарезании стандартной резьбы BSPT/G.

Технология нарезки резьбы на трубе ВГП: правила и приемы

Чтобы получить качественное соединение без задиров и протечек, монтажникам необходимо строго соблюдать пошаговый регламент:

  1. Торцовка под прямым углом: срез трубы должен выполняться строго под 90° к продольной оси маятниковой пилой или труборезом. Перекос торца неизбежно приведет к неровному заходу плашки и кривой резьбе.
  2. Снятие фаски: наружную кромку обязательно зачищают напильником или фаскоснимателем под углом 30–45° на глубину 1–1,5 мм. Это исключает скол первого витка.
  3. Применение смазки: резать «на сухую» категорически запрещено. Используют сульфофрезол, резьбонарезную пасту или минеральное масло. Смазка охлаждает гребенки клуппа и обеспечивает зеркальную чистоту витка.
  4. Правило «шаг вперед — полшага назад»: на ручном клуппе после каждых 1–1,5 оборота вперед делают пол-оборота назад для скалывания стружки.
  5. Контроль длины резьбы: под стандартные муфты и краны нарезают 5–7 ниток (короткая резьба), под сгоны — от 14 до 22 ниток (длинная резьба).

Сборка разъемного узла на стальном сгоне

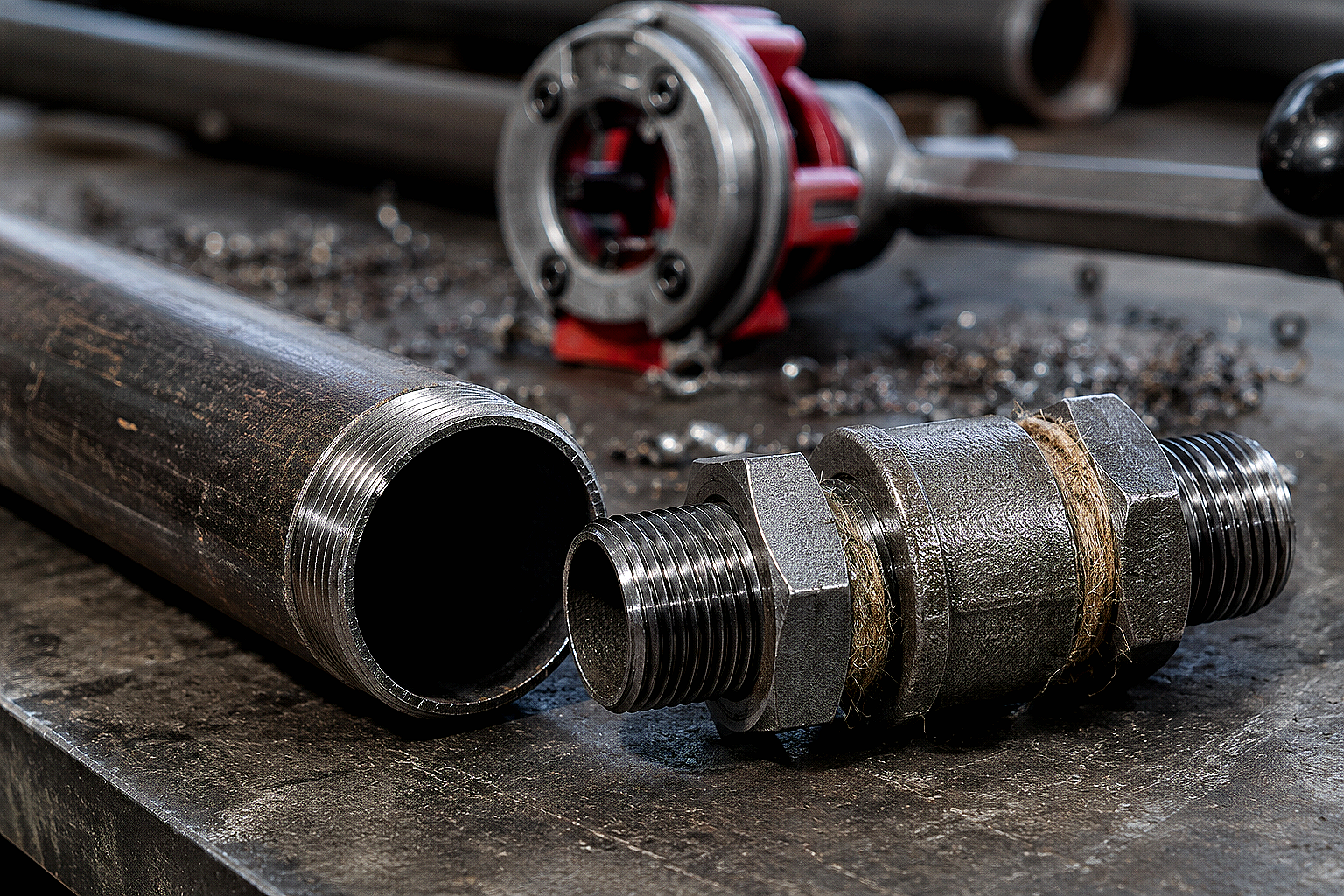

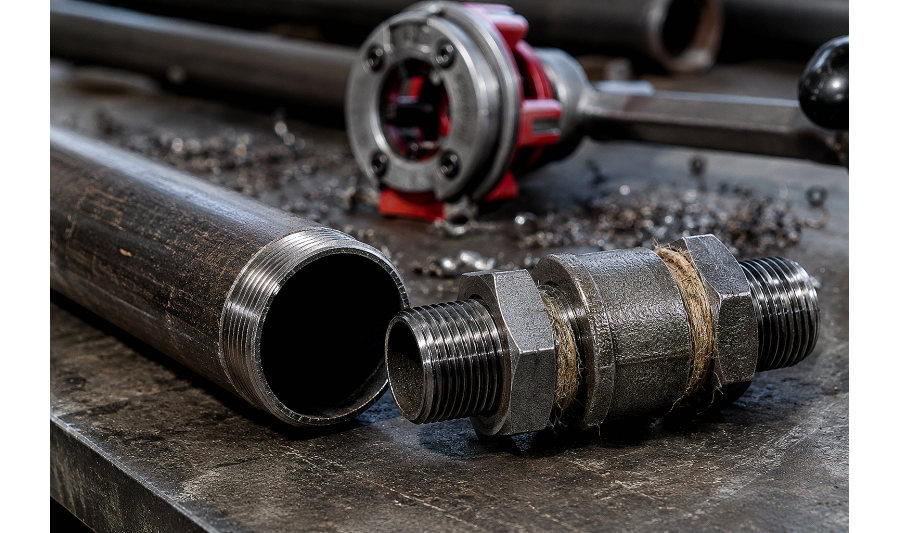

Сгон — это отрезок трубы ВГП с короткой резьбой с одного конца (для вкручивания в фитинг или приварки) и длинной резьбой с другого конца, на которую накручиваются контргайка и соединительная муфта.

Сгон позволяет соединить два неподвижных участка трубопровода без применения сварки и быстро разобрать узел при замене запорной арматуры, фильтра или счетчика.

При сборке узла сгон вкручивают в муфту до упора, после чего формируют уплотнительный жгут (сантехнический лен с уплотнительной пастой) между торцом муфты и контргайкой. Контргайку затягивают с усилием, надежно зажимая волокна льна в фаске муфты. Для магистральных узлов также применяют стальные приварные фланцы или устанавливают чугунные и стальные задвижки.

Типичные ошибки при закупке и монтаже труб ВГП

  • Закупка легкой серии под резьбовые соединения: экономия 10–15% стоимости оборачивается срезом резьбы при монтаже или трещиной по телу трубы через 1–2 отопительных сезона.
  • Монтаж без очистки от окалины и консервации: черная труба ВГП перед сборкой на объекте должна быть очищена от заводской пыли и загрунтована, особенно на участках прохода сквозь перекрытия и стены.
  • Использование сантехнической ленты ФУМ на больших диаметрах: для труб ВГ диаметром от Ду 25 и выше на отоплении лента ФУМ при температурных колебаниях дает усадку и течь. Профессиональный стандарт — чесаный лен с анаэробным герметиком или пастой.
  • Хранение пачек на сыром грунте: черные трубы на объектах в Алматы должны складироваться на деревянных подкладках высотой не менее 150 мм с уклоном для стока конденсата.

Часто задаваемые вопросы (FAQ)

Чем отличается условный диаметр Ду (DN) от фактического наружного диаметра трубы ВГП?

Ду (условный проход) показывает ориентировочный внутренний диаметр трубы в миллиметрах для гидравлического расчета. Фактический наружный диаметр всегда больше и строго фиксирован для нарезки резьбы: например, для трубы Ду 20 наружный диаметр составляет ровно 26,8 мм, а для Ду 25 — 33,5 мм.

Какую серию трубы ВГП выбрать для разводки газа в частном доме?

Для внутренних и наружных газопроводов по строительным нормам Республики Казахстан применяют обыкновенную или усиленную серию труб ВГП с обязательным предоставлением заводского сертификата соответствия и протокола гидроиспытаний на заводе.

Можно ли гнуть трубу ВГП на холодном трубогибе?

Да, трубы ВГП обыкновенной серии из стали Ст2сп/Ст3сп отлично поддаются холодной гибке на ручных и гидравлических трубогибах с сегментными башмаками. Главное правило — располагать продольный сварной шов в нейтральной плоскости изгиба (сбоку, а не по внешнему или внутреннему радиусу растяжения/сжатия).

Какое давление выдерживает труба ВГП при опрессовке?

Трубы обыкновенной серии по ГОСТ 3262-75 на заводе проходят обязательное гидравлическое испытание давлением не менее 2,4 МПа (25 атм), а усиленные — не менее 3,1 МПа (32 атм), что полностью перекрывает рабочие параметры большинства тепловых узлов и котельных Алматы.

Вывод

Правильный подбор серии трубы ВГП по ГОСТ 3262-75 определяет надежность всей инженерной сети. Для резьбового монтажа и работы под постоянным давлением выбирайте обыкновенную или усиленную серию с заводским контролем шва. Металлобаза АТЛАНТ Snab City в Алматы поставляет сертифицированные водогазопроводные трубы всех диаметров от Ду 15 до Ду 100 с услугой точной резки в размер и оперативной доставкой собственным транспортом по городу и Алматинской области.
