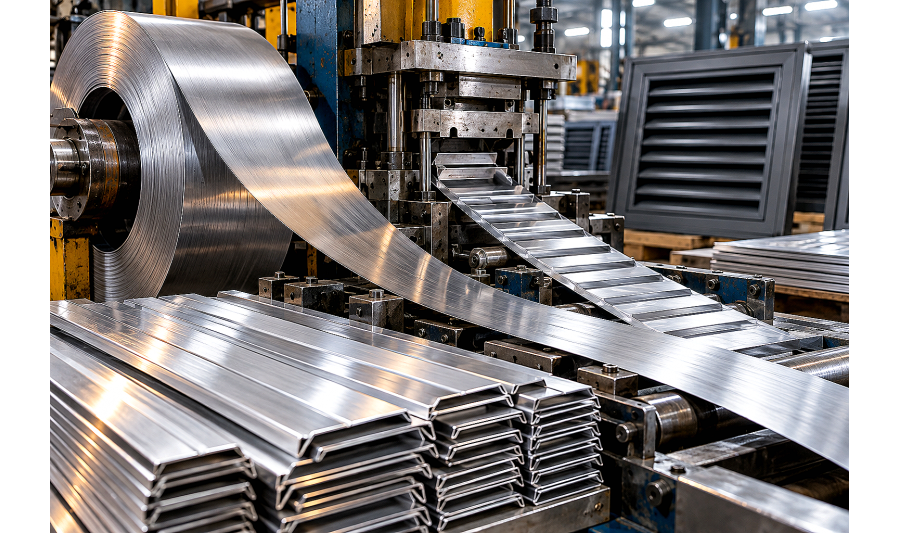

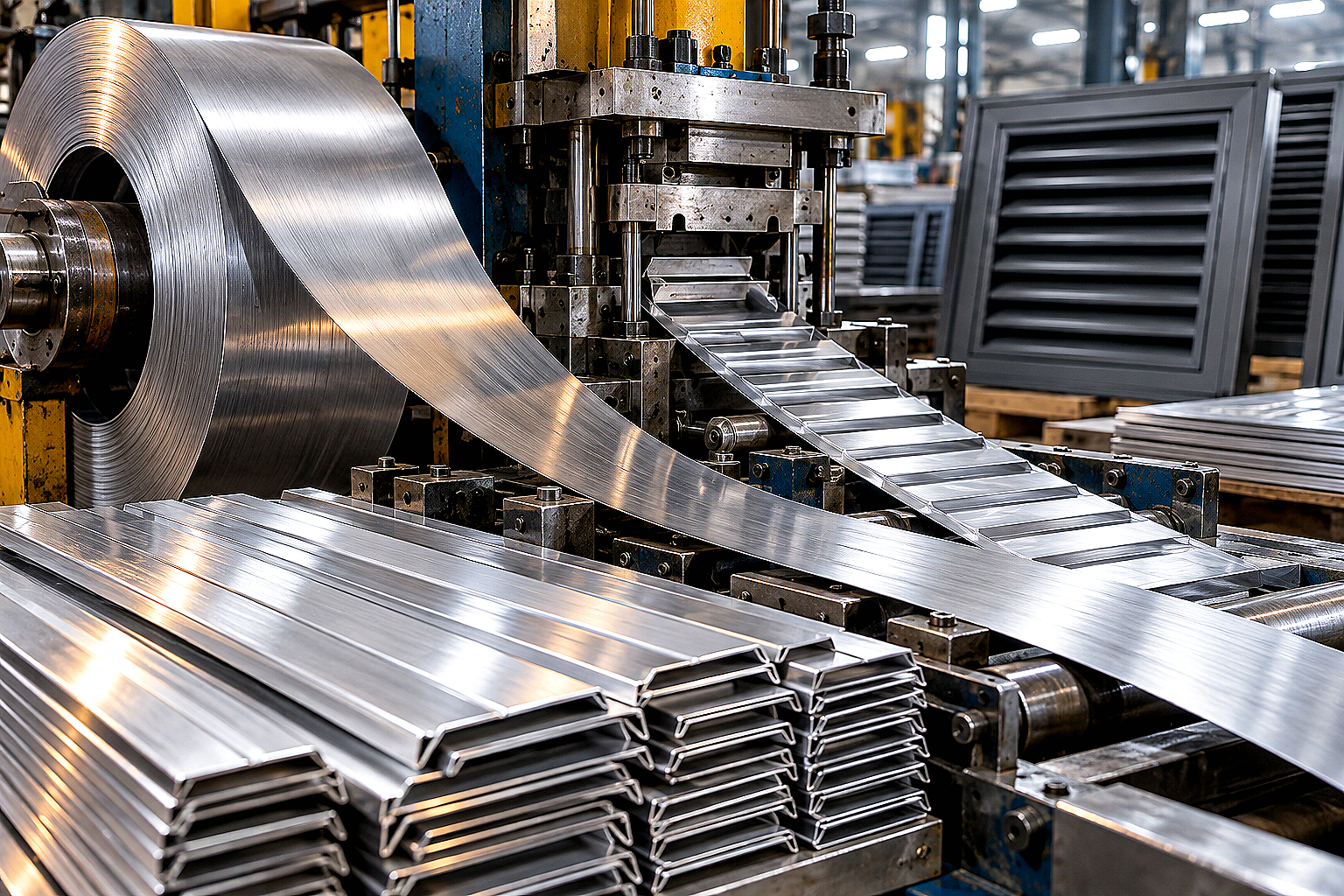

В цехах по производству вентиляционных систем, фасадных решеток, воздушных клапанов (УВК) и инерционных жалюзи в Алматы алюминиевая лента в рулонах является базовым сырьем. Из узкого штрипса на автоматических штамповочных линиях и гибочных прессах с ЧПУ формуют подвижные и неподвижные ламели, направляющие рамки и поворотные створки.

В отличие от тяжелой оцинкованной стали, алюминий не перегружает электроприводы заслонок, не создает шума при вибрации воздушного потока и не подвержен коррозии во влажных вытяжных каналах. Однако при автоматической штамповке тонколистового проката технологи регулярно сталкиваются с браком: налипанием металла на пуансоны, разрывом кромок по линии гиба и отслоением порошковой краски.

АД1М, АД0 или АМг2М: сравнение сплавов для штамповки ламелей

Химический состав и механические свойства алюминиевой ленты регламентируются стандартом ГОСТ 13726-97. Поведение металла в штамповой оснастке зависит от степени легирования и состояния термической обработки.

  • АД1М (технический алюминий мягкий): содержит не менее 99,3% чистого алюминия. Отожженное состояние («М») обеспечивает предельную пластичность (относительное удлинение δ ≥ 25–30%), что позволяет формовать сложные Z-образные замки и S-образные изгибы ламелей без трещин.
  • АД0М (повышенная чистота): содержит от 99,5% Al. Отличается минимальным содержанием кремния и железа, что делает его оптимальным под глубокую вытяжку корпусных элементов вентиляционных диффузоров.
  • АМг2М (магналий мягкий): сплав с добавлением 1,8–2,8% магния. Обладает повышенным пределом текучести (до 85–100 МПа против 30–45 МПа у АД1М). Из него изготавливают длинномерные поворотные створки вентиляционных клапанов длиной свыше 1,0–1,5 м, где требуется жесткость против аэродинамического прогиба.
  • АД31М / АД31Т: применяется для несущих наружных рамок фасадных жалюзи, когда требуется повышенная прочность на срез и устойчивость к порывам горного ветра.

Технические характеристики алюминиевой ленты для вентиляционных элементов

Марка сплаваТолщина ленты, ммПредел прочности (σв), МПаОтносительное удлинение (δ), %Назначение в вентсистемах
АД1М0,50 – 0,7060 – 9525 – 32Гравитационные жалюзи, инерционные лепестки
АД1М0,80 – 1,0060 – 9522 – 28Внутренние нерегулируемые решетки, диффузоры
АМг2М0,80 – 1,20145 – 18518 – 22Фасадные наружные решетки, ламели клапанов ОЗК
АД0М0,60 – 0,8055 – 8528 – 35Круглые диффузоры глубокой ротационной вытяжки
АД31Т51,00 – 1,50160 – 2008 – 12Усиленные рамки регулируемых воздушных заслонок

Расчет толщины ленты и защита ламелей от дребезга

Толщина алюминиевой ленты подбирается под аэродинамическое давление вентиляционной системы и габариты проема. Если заказать слишком тонкий штрипс (0,4–0,5 мм) для ламелей длиной более 600 мм, на высоких скоростях приточного воздуха (свыше 5–8 м/с) створки начинают резонировать и издавать металлический дребезг.

Для гравитационных инерционных решеток (обратных клапанов естественной тяги), наоборот, требуется легкая лента АД1М толщиной 0,5–0,6 мм. Створка должна плавно открываться при минимальном избыточном давлении вентилятора (от 10–15 Па) и плотно опускаться под собственным весом при выключении привода.

При проектировании изделий важно учитывать раскрой рулонного проката. Чтобы свести к минимуму технологические отходы, на складе АТЛАНТ Snab City доступна продольная резка алюминиевой ленты на штрипс требуемой ширины под габариты штамповочного штампа.

Особенности штамповки и гибки: предотвращение налипания стружки

Алюминий — мягкий и вязкий металл с высокой адгезией к стали. При вырубке вентиляционных жалюзи на автоматических прессах без технологической смазки микрочастицы алюминия мгновенно налипают на матрицу и пуансон.

  • Зазор между матрицей и пуансоном: для мягких сплавов АД1М и АМг2М двухсторонний зазор выставляется на уровне 8–10% от толщины ленты. При меньшем зазоре кромка заминается с образованием заусенцев, при большем — образуется грубый грат.
  • Технологическая смазка: используют испаряющиеся масла для штамповки на спиртовой основе (Vanishing Oils). Они не требуют обезжиривания деталей перед порошковой окраской и полностью испаряются за 15–30 минут после выхода из пресса.
  • Радиусы гибки ламелей: для ленты в отожженном состоянии (М) минимальный внутренний радиус гибки составляет r ≥ 0,5·s (где s — толщина проката). Для нагартованных полутвердых лент (Н2) радиус увеличивают до r ≥ 1,5·s во избежание микротрещин по внешней линии сгиба.

Подготовка к порошковой покраске по каталогу RAL

Вентиляционные решетки в интерьерах бизнес-центров и жилых комплексов Алматы практически всегда окрашиваются порошковыми эпоксидно-полиэфирными красками (чаще всего RAL 9016 белый глянец или RAL 7024 графит). Однако гладкий алюминий имеет тонкую естественную пленку оксида Al₂O₃, которая без специальной подготовки снижает адгезию полимера.

Перед запеканием в печи полимеризации при температуре +180...+200 °C штампованные ламели обязательно проходят цикл химической подготовки: щелочное обезжиривание, кислотное травление и бесхроматную пассивацию (конверсионное покрытие солями циркония или титана). Это исключает отслоение краски при монтаже и сохраняет глянец на 15–20 лет.

Чек-лист для снабженца: как оформить заявку на алюминиевую ленту

  • Марка сплава и состояние: строго указывать буквенный индекс (АД1М — мягкий под гибку, АМг2М — повышенная жесткость створок);
  • Геометрические размеры: толщина с допуском по ГОСТ 13726-97 и точная ширина штрипса в миллиметрах;
  • Параметры рулона: внутренний диаметр шпули (обычно 300, 400 или 500 мм под разматыватель пресса) и максимальный вес бухты;
  • Качество поверхности: отсутствие задиров, масляных пригоров, глубоких рисок и серповидности штрипса (не более 2–3 мм на 1 пог. м);
  • Упаковка: обязательная обертка водонепроницаемой бумагой или полиэтиленовой пленкой на поддоне с деревянными прокладками для защиты от замятия кромок.

FAQ

Чем алюминиевая лента АД1М лучше оцинкованной стали для вентиляционных жалюзи?

Алюминий в 2,8 раза легче стали, что снижает нагрузку на сервоприводы воздушных заслонок и обеспечивает легкое срабатывание гравитационных створок. Кроме того, алюминий не ржавеет на срезах и в местах пробивки отверстий, где оцинковка теряет защитный слой.

Почему ламели из ленты АД1М трескаются при гибке на кромкогибе?

Основная причина — пересорт металла, когда вместо мягкой отожженной ленты АД1М в производство попадает нагартованный прокат (АД1Н или АД1Н2), либо направление линии гиба совпадает с направлением прокатки ленты. Гибку ответственных замков следует выполнять поперек или под углом 45° к направлению волокон.

Можно ли использовать ленту АД1М для наружных фасадных решеток в Алматы?

Для наружных решеток шириной более 500 мм рекомендуется использовать сплав АМг2М или АД31М толщиной от 1,0–1,2 мм. Чистый сплав АД1М мягче и при сильных ветровых нагрузках предгорий длинные ламели могут вибрировать и прогибаться.

Как поставляется алюминиевая лента с металлобазы АТЛАНТ Snab City?

Лента поставляется в рулонах (бухтах) заводской намотки на деревянных паллетах. Возможна предварительная продольная резка рулона в размер заказчика на мерный штрипс и доставка специализированным транспортом по Алматы и регионам Казахстана.

Вывод

Выбор алюминиевой ленты для вентиляционных решеток и жалюзи требует точного учета механических свойств сплава, толщины проката и параметров штамповочного оборудования. Использование сертифицированного проката АД1М и АМг2М позволяет исключить трещины при профилировании, продлить ресурс вырубных штампов и получить надежные вентиляционные изделия с идеальным качеством порошковой покраски.
