Обустройство заезда на строительную площадку, съезда с республиканской трассы к производственной базе, карьеру или фермерскому хозяйству в Алматинской области всегда упирается в пересечение водотока. Арычная сеть, мелиоративные каналы и талые ручьи требуют надежного водопропускного канала под полотном дороги. Если засыпать канал грунтом без гильзы или уложить тонкую трубу, весенний паводок быстро размоет насыпь и заблокирует проезд тяжелых самосвалов.

Покупка нового прямошовного или бесшовного трубного проката заводской поставки для безнапорного переезда экономически нецелесообразна: смета вырастает в 2,5–3 раза. Инженерным стандартом для водопропускных сооружений и заездов спецтехники выступает прямошовная и спиральношовная стальная труба б/у диаметром от 530 до 1220 мм, прошедшая механическую очистку и ультразвуковую дефектовку.

Почему стальная труба б/у выгоднее железобетонных колец и нового металла

Традиционные железобетонные безнапорные трубы (раструбные ЖБИ) требуют привлечения тяжелого автокрана, устройства монолитных лекальных блоков и тщательной герметизации стыков смоляной паклей. При динамических ударах груженых трехосных самосвалов с массой автопоезда до 40–50 тонн бетонные кольца дают продольные трещины по замку, проседают и заиливаются.

Стальная труба б/у работает как цельная монолитная балка. Она воспринимает изгибающие моменты от неравномерной осадки насыпи, сохраняет круглое проходное сечение при уплотнении грунта виброкатками и монтируется за 2–3 часа автоманипулятором.

  • Экономия бюджета: стоимость восстановленной трубы в 2–3 раза ниже нового металлопроката при сохранении достаточной несущей способности;
  • Высокая ударная вязкость: сталь марок Ст3сп, Ст20 и 09Г2С не раскалывается от точечного давления колес карьерной техники;
  • Простота наращивания: при расширении дорожного полотна до 8–12 метров две плети легко свариваются стандартным ручным дуговым швом;
  • Устойчивость к пучению: на пучинистых суглинках предгорий Заилийского Алатау стальной ствол не расходится по швам, в отличие от составных ЖБ-секций.

Выбор диаметра трубы под водосброс и нагрузку транспорта

Главная ошибка при закупке трубы под переезд — выбор заниженного диаметра из соображений мнимой экономии. В засушливый летний период труба диаметром 325–426 мм справляется с потоком, но в марте–апреле во время таяния снега в горах или залповых ливней узкий просвет моментально забивается ветками, илом и гравием. Вода переливается через гребень насыпи, разжижает подушку и приводит к обрушению дорожного полотна.

Для заездов на объекты и мелиоративных каналов применяют трубы диаметром от 530 до 1220 мм с толщиной стенки от 7 до 12 мм. Конкретный типоразмер подбирается с учетом максимального паводкового расхода и высоты дорожной насыпи над телом трубы.

Диаметр трубы (мм) Толщина стенки (мм) Тип водотока / объекта Минимальная насыпь (м) Допустимая нагрузка
530 7,0–9,0 Арыки, канавы заезда легковых авто и пустых грузовиков 0,5 До 15 тонн на ось
630–720 8,0–10,0 Постоянные ручьи, заезды для миксеров и бетононасосов 0,6 До 20–25 тонн на ось
820 9,0–11,0 Мелиоративные каналы, съезды к карьерам и складам 0,8 Самосвалы 40–50 тонн
1020–1220 10,0–12,0 Паводковые русла, технологические проезды тяжелых тралов 1,0 Тяжелые тралы до 80 тонн

Категории труб б/у: что брать под дорогу, а от чего отказаться

На вторичном рынке металлопроката трубы классифицируются по среде первоначальной эксплуатации. Не каждая демонтированная труба подходит для укладки под дорожное полотно с интенсивным движением.

Лучшим выбором для водопропускных гильз являются трубы из-под магистрального газа. Газовые магистрали эксплуатируются при постоянном контроле катодной защиты и транспортируют осушенный неагрессивный газ. В результате внутренняя поверхность трубы сохраняет заводскую гладкость без раковин, а наружный металл под битумной или пленочной изоляцией не имеет язвенной коррозии. Подробнее о категориях вторичного трубного проката читайте в материале как правильно выбрать трубы б/у и восстановленные.

Трубы из-под светлых нефтепродуктов после пропарки и механической очистки пескоструем также отлично работают под насыпями. Трубы из-под сырой нефти и пластовой воды требуют обязательной дефектовки: донная часть таких плетей может иметь локальное коррозионное утонение из-за отстоя соленой воды. Трубы из-под систем отопления и горячего водоснабжения (пар/вода) для нагруженных дорог использовать не рекомендуется из-за глубокой внутренней накипи и истончения стенок.

Чек-лист входной дефектовки трубы б/у перед укладкой

При приемке партии восстановленного трубного проката на объекте или складе поставщика необходимо провести комплексный визуально-измерительный контроль:

  • Замер остаточной толщины стенки: ультразвуковым толщиномером проверяют толщину металла в 4–8 точках по окружности, обращая особое внимание на нижний сегмент («лыжу»);
  • Контроль овальности торцов: отклонение геометрической формы торца от окружности не должно превышать 1,5–2,0%, иначе стыковка и сварка плетей потребуют применения дорогостоящих гидравлических центраторов;
  • Состояние сварного шва: продольный или спиральный шов не должен иметь трещин, пор и глубоких подрезов глубиной более 10% от толщины стенки;
  • Качество пескоструйной очистки: металл должен быть очищен от остатков битума, пленочной изоляции и рыхлой ржавчины до степени Sa 2–Sa 2,5;
  • Антикоррозийная обработка: наружную поверхность перед укладкой в грунт покрывают битумно-полимерным праймером или мастикой в 2 слоя. Для постоянных магистралей под скоростными трассами используют заводские трубы в двухслойной или трехслойной ВУС изоляции.

Пошаговая технология укладки водопропускной трубы под заезд

Даже труба с толщиной стенки 12 мм деформируется или просядет, если уложить ее прямо на илистое дно канавы и засыпать сверху крупным скальником. Правильная укладка включает пять обязательных этапов:

  1. Подготовка траншеи и выемка ила: дно канавы расчищают от растительного слоя, ила и мусора. Глубину траншеи рассчитывают с учетом уклона 1–2% (1–2 см на 1 метр длины) по направлению естественного течения воды, чтобы исключить застаивание и заиливание трубы;
  2. Устройство песчано-гравийной подушки: на дно отсыпают слой ПГС или крупнозернистого песка толщиной 150–200 мм с послойным уплотнением виброплитой. Укладывать стальную трубу на жесткие бетонные опоры или скальные выступы запрещено — это создает опасные точечные концентрации напряжений;

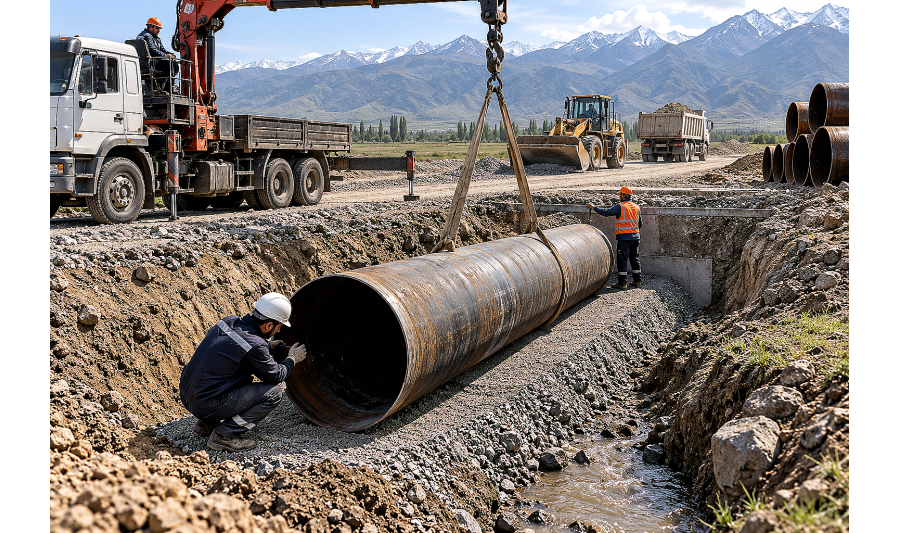

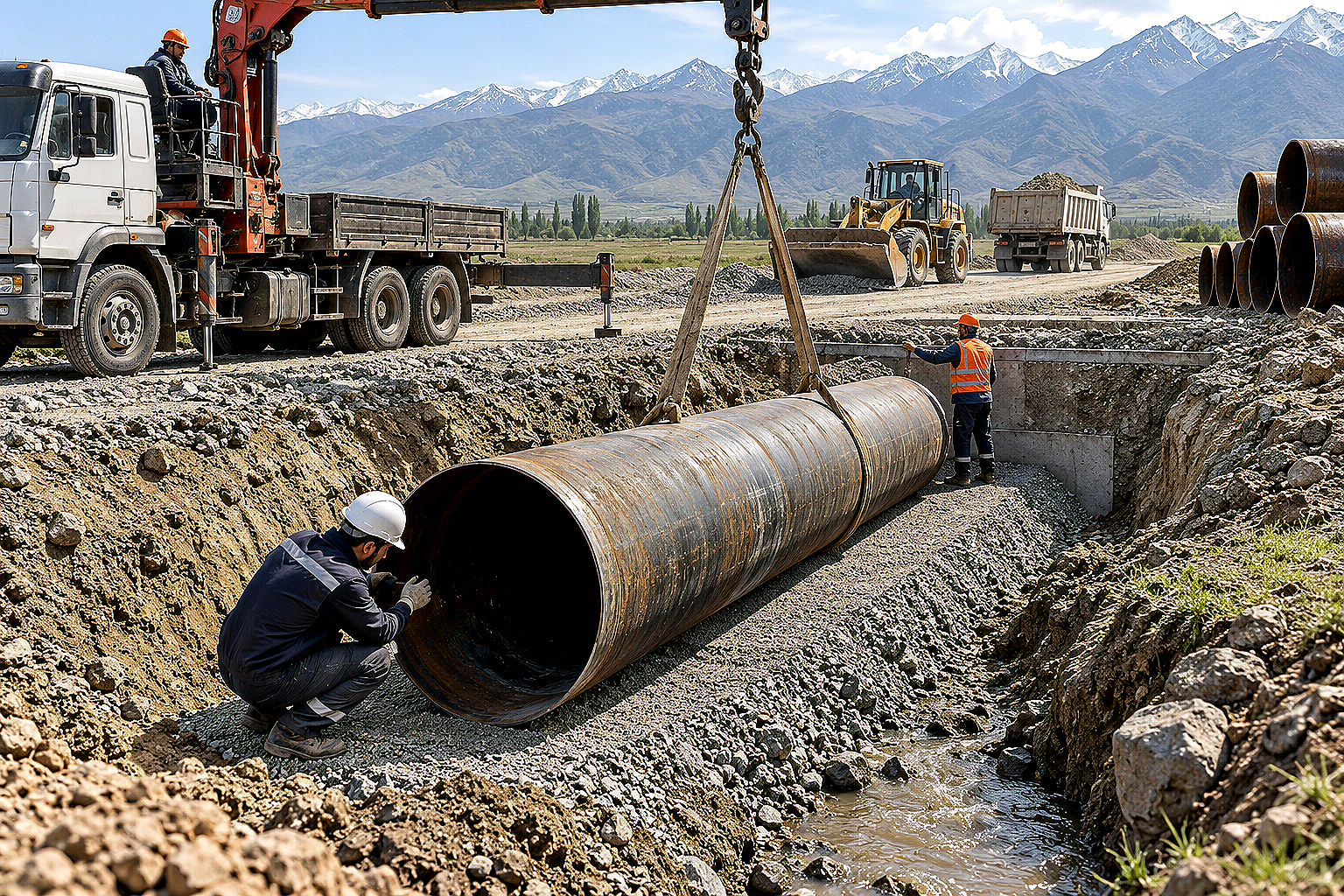

  3. Монтаж и центровка плети: трубу укладывают автокраном или манипулятором. Длина трубы должна быть на 1,5–2,0 метра больше ширины проезжей части, чтобы края выступали из насыпи под естественный угол откоса 1:1,5;
  4. Послойная обратная засыпка пазух: пространство между стенками трубы и откосами траншеи засыпают песком или песчано-гравийной смесью слоями по 150–200 мм с обязательной проливкой водой и трамбовкой с обеих сторон одновременно, чтобы не сместить трубу с оси;
  5. Формирование дорожной одежды: сверху насыпают защитный слой грунта, щебня фракции 20–40 мм и расклинцовки. При высокой интенсивности движения тяжелых миксеров и автокранов над переездом дополнительно укладывают горячекатаный стальной лист для распределения нагрузок.

Обустройство оголовков и укрепление откосов

Открытые торцы стальной трубы подвергаются размывающему воздействию входящего и выходящего потоков воды. Если не зафиксировать откосы насыпи, грунт осыпается внутрь трубы, перекрывая проходное сечение.

Для укрепления оголовков применяют три проверенных решения:

  • Подпорные стенки из габионов: коробчатые габионы из оцинкованной сетки, заполненные рваным бутовым камнем, обеспечивают естественный дренаж и предотвращают сползание грунта при паводках;
  • Бетонирование откосных крыльев: входной и выходной порталы армируют стальной сеткой и заливают бетоном марки М200–М250 под углом 45 градусов к оси водотока;
  • Монтаж защитных решеток: на входной торец приваривают решетку из стального прутка с ячейкой 150х150 мм, которая задерживает крупный топляк и мусор, защищая ствол от затора.

Типичные ошибки снабженцев и строителей

  • Недостаточная толщина защитной насыпи над трубой: если слой грунта над верхней образующей трубы составляет менее 40–50 см, точечное давление колес тяжелого самосвала передается напрямую на металл, вызывая проминание стенки;
  • Засыпка строительным мусором и скальником: сброс тяжелых бетонных обломков и крупных валунов прямо на трубу сминает сталь и сдирает антикоррозийное покрытие;
  • Отсутствие продольного уклона: труба, уложенная строго горизонтально или с обратным уклоном, собирает осадок и полностью заиливается за 1–2 сезона;
  • Короткая длина плети: если длина трубы равна ширине дороги, откосы насыпи осыпаются в канаву, сужая проезд и блокируя вход воды;
  • Покупка непроверенных труб без замера стенки: заказ металла «на глаз» у случайных посредников часто оборачивается поставкой сильно корродированных труб со сквозными раковинами под слоем свежей краски. Для ответственных земляных работ надежнее использовать поверенные трубы, аналогично материалам для шпунтового ограждения котлованов.

FAQ: частые вопросы по трубам б/у под дорогу

Какой диаметр трубы б/у выбрать для заезда на дачный участок или склад?

Для стандартной арычной канавы с шириной заезда 4–6 метров под легковые авто и периодический заезд миксеров оптимален диаметр 530 мм со стенкой 7–8 мм или 630 мм со стенкой 8–9 мм. Если через участок проходит полноводный мелиоративный канал или сброс талых вод, закладывают трубу диаметром от 720 до 1020 мм.

Сколько лет прослужит стальная труба б/у в грунте?

При толщине стенки 8–10 мм и базовой гидроизоляции битумным праймером труба б/у из-под газа служит в грунте от 25 до 40 лет. Скорость почвенной коррозии углеродистой стали составляет в среднем 0,05–0,1 мм в год, поэтому запаса толщины металла хватает на десятилетия безаварийной работы.

Можно ли сваривать две короткие трубы б/у для увеличения длины переезда?

Да. Прямошовные и спиральношовные трубы из сталей Ст3, Ст20 и 09Г2С обладают отличной свариваемостью. Торцы выравнивают, зачищают фаску под 30 градусов и сваривают ручной дуговой сваркой электродами УОНИ-13/55 или МР-3 в 2–3 прохода с последующей гидроизоляцией стыка.

Какая минимальная глубина заложения трубы под дорогу для самосвалов?

Минимальное расстояние от верхней образующей трубы до поверхности дорожного полотна должно составлять не менее 0,5 метра (оптимально 0,8–1,0 м). Этот слой грунта и щебня работает как распределительная призма, рассеивая точечные колесные нагрузки от колес тяжелой техники.

Вывод

Использование стальных труб б/у диаметром 530–1220 мм для водопропускных каналов, съездов и мостовых переходов позволяет сэкономить до 60% строительного бюджета без малейшего ущерба для прочности и долговечности дороги. Главное — правильно рассчитать паводковый диаметр, проверить остаточную толщину стенки и соблюсти технологию послойной песчаной трамбовки при обратной засыпке.

Компания АТЛАНТ Snab City поставляет со склада в Алматы прямошовные и спиральношовные трубы б/у и восстановленные из-под газа и нефти диаметром от 219 до 1420 мм. Мы выполняем механическую пескоструйную очистку, нарезку фасок, резку труб в размер переезда и организуем оперативную доставку длинномерами и манипуляторами по Алматы и всем регионам Казахстана.
