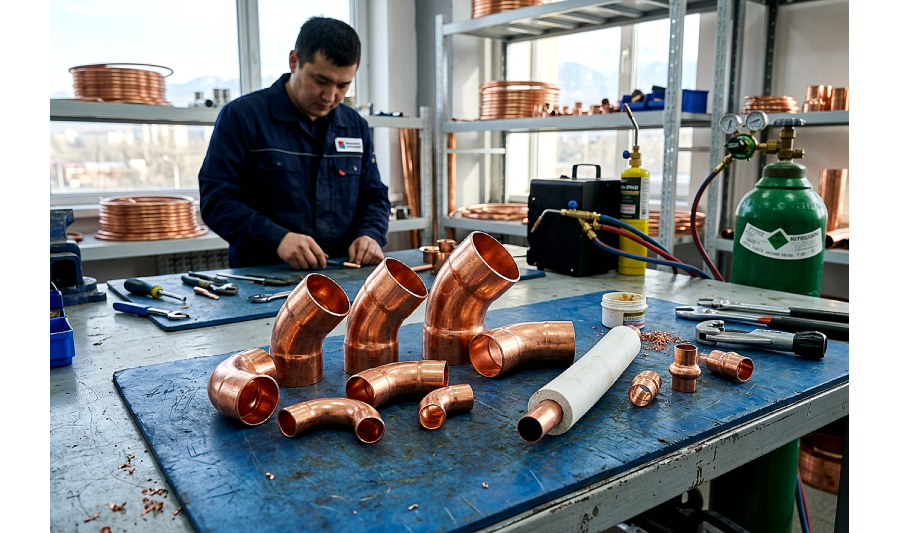

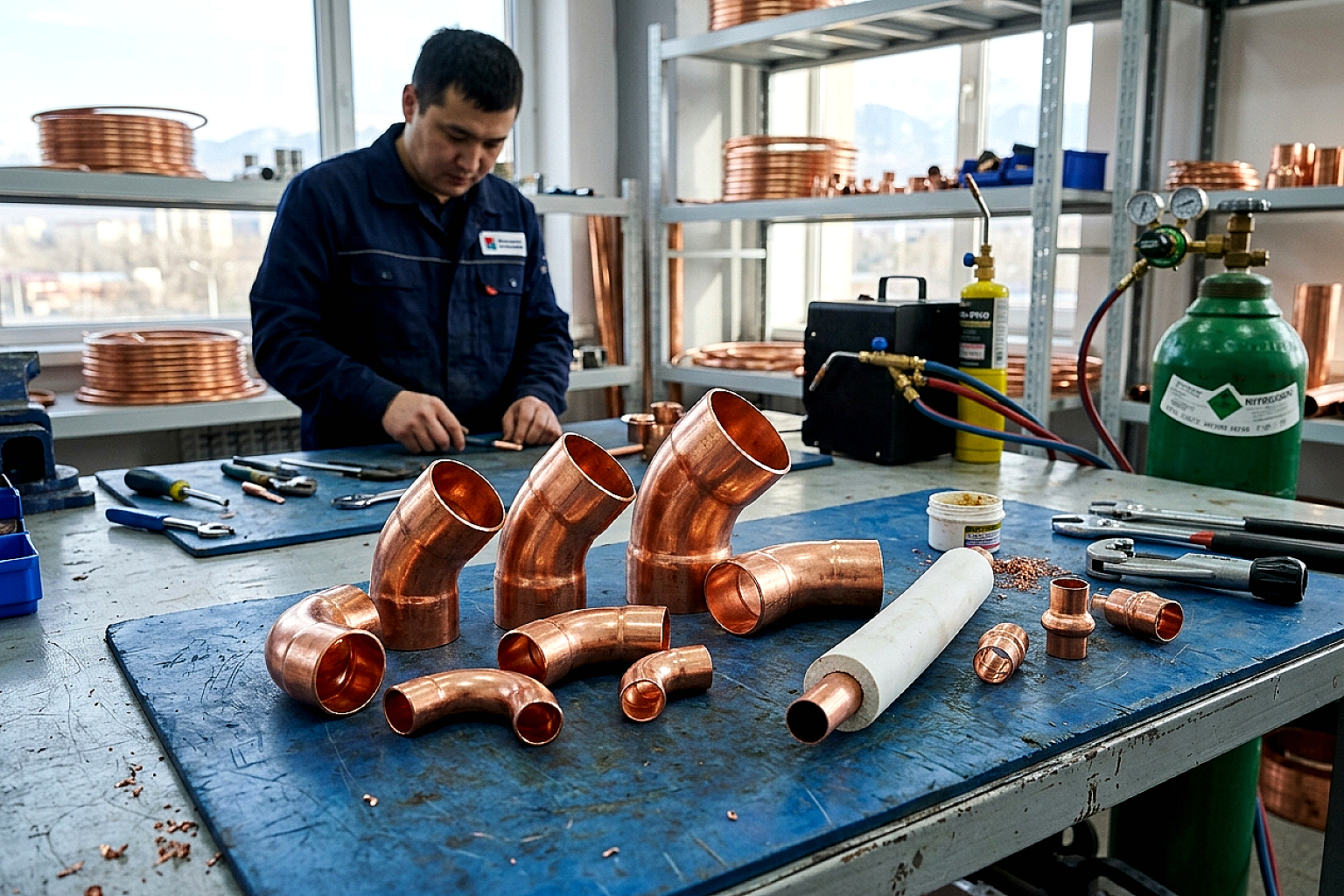

Системы кондиционирования и холодильные контуры предъявляют к медным трубам и фитингам более строгие требования, чем обычные водопроводные линии. Давление, температура, вибрация компрессора, тип хладагента и чистота внутренней поверхности напрямую влияют на герметичность и стабильную работу системы.

Для фреоновых трасс медные отводы подбирают не только по диаметру. Важно учитывать совместимость с холодильной трубой, толщину стенки, стандарт или документы производителя, чистоту внутренней поверхности, тип пайки, припой, продувку азотом, опрессовку и вакуумирование перед запуском.

В Алматы часто встречается путаница между сантехническими медными фитингами и фитингами для кондиционирования. Внешне они могут быть похожи, но отличаются назначением, размерами, допусками, состоянием внутренней поверхности, упаковкой и требованиями к монтажу.

Какие стандарты учитывать: трубы и фитинги - не одно и то же

При выборе медных отводов для кондиционирования важно разделять стандарты на трубы и стандарты на фитинги. Для холодильных и кондиционерных трасс часто ориентируются на медные трубы по ASTM B280 или EN 12735-1. Эти документы относятся прежде всего к бесшовным медным трубам для холодильной техники и кондиционирования.

Для медных отводов, муфт, тройников и других капиллярных фитингов под пайку нужно смотреть стандарт самого фитинга, документы производителя и совместимость с конкретной трубой. В европейской практике для капиллярных медных фитингов может применяться EN 1254-1, а в американской практике для паяных фитингов встречается ASME B16.22.

Поэтому в заявке лучше указывать не только “медный отвод под фреон”, а точный дюймовый размер, наружный диаметр трубы, назначение для HVACR/ACR, тип фитинга, радиус отвода и требования к документам.

Материал: что такое Cu-DHP

Для холодильных труб и фитингов часто используют фосфористо-деоксидированную медь Cu-DHP. Такая медь подходит для пайки и применения в холодильных контурах, но важна не только марка материала.

Для кондиционирования и промышленного холода особенно важны:

  • чистая и сухая внутренняя поверхность;
  • защита от попадания пыли и влаги;
  • совместимость фитинга с холодильной медной трубой;
  • правильный капиллярный зазор под пайку;
  • наличие документов или маркировки производителя;
  • отсутствие вмятин, овальности, задиров и загрязнений.

Пыль, влага, остатки масла, окалина после пайки и продукты окисления могут попасть в компрессор, фильтр-осушитель, капиллярную трубку, ТРВ или ЭРВ. Поэтому медные фитинги для холодильных систем лучше хранить закрытыми, с заглушками или в заводской упаковке.

Дюймовые размеры: почему нельзя заменять “примерно”

Медные отводы для кондиционирования чаще маркируются в дюймах. Это важно учитывать при закупке: дюймовый размер в холодильной медной трассе соответствует конкретному наружному диаметру трубы в миллиметрах.

Например, 1/2" — это 12,70 мм, а не 12 мм. Попытка соединить дюймовый отвод с неподходящей метрической трубой может привести к неправильному зазору. Если зазор слишком маленький, припой плохо затекает в соединение. Если слишком большой, соединение может получиться слабым и негерметичным.

Распространенные дюймовые размеры для медных труб и отводов в системах кондиционирования
Размер Наружный диаметр трубы Где встречается Что проверить
1/4" 6,35 мм Жидкостные линии малых сплит-систем Совместимость с трубой, развальцовкой или пайкой
3/8" 9,52 мм Жидкостные и газовые линии бытовых систем Назначение линии, толщина стенки трубы, тип фитинга
1/2" 12,70 мм Трассы кондиционеров, VRF/VRV, холодильные контуры Наружный диаметр, капиллярный зазор, стандарт трубы и фитинга
5/8" 15,88 мм Газовые линии, более мощные системы Радиус отвода, пайку, продувку азотом, документы
3/4" 19,05 мм Крупные трассы, коммерческое оборудование Совместимость фитинга с холодильной трубой и проектом
7/8" 22,22 мм VRF/VRV, чиллеры, промышленный холод Проект, радиус, технология пайки, испытание давлением

Не стоит подбирать фитинг только по визуальному сходству. Для качественной пайки нужен правильный зазор между трубой и отводом, а он зависит от точного размера, допусков и совместимости элементов.

Толщина стенки и рабочее давление

В системах на R410A, R32 и других современных хладагентах рабочие и испытательные давления могут быть значительно выше, чем в обычных водопроводных системах. Но нельзя назначать толщину стенки только по названию хладагента или универсальной таблице.

Давление зависит от оборудования, температуры, стороны контура, режима работы, типа хладагента, требований производителя и проектных условий. Поэтому толщину стенки трубы и совместимость фитингов нужно проверять по документации оборудования, проекту, стандарту трубы и документам на фитинг.

Для ответственных холодильных контуров важно, чтобы медный отвод соответствовал трубе не только по диаметру, но и по назначению. Сантехнический фитинг, рассчитанный на воду, не стоит использовать в холодильном контуре без подтверждения совместимости.

Типы медных отводов и геометрия потока

Для монтажа систем кондиционирования и холодильных трасс используют разные типы медных отводов: 90°, 45°, U-образные элементы, короткий и длинный радиус. Выбор зависит от трассировки, диаметра, скорости потока, требований производителя оборудования и удобства монтажа.

Длинный радиус обычно создает меньшее сопротивление потоку, чем короткий резкий поворот. Это может быть важно для крупных трасс, VRF/VRV-систем, промышленного холода и участков с высокой скоростью движения хладагента. Но окончательный выбор отвода должен соответствовать проекту и рекомендациям производителя оборудования.

При проектировании трассы также учитывают количество поворотов, длину магистрали, перепад высот, доступ для пайки, место под теплоизоляцию и возможность последующей проверки соединений.

Пайка отводов: почему нужна продувка азотом

При пайке медных труб и отводов внутри контура может образовываться окалина. Если паять без продувки сухим азотом, продукты окисления могут остаться внутри трубы и затем попасть в компрессор, фильтр-осушитель, капиллярную трубку, ТРВ или ЭРВ.

Для холодильных трасс обычно применяют пайку с легкой продувкой сухим азотом. Азот вытесняет кислород из внутреннего объема трубы и снижает образование окалины на внутренней поверхности. Это особенно важно для VRF/VRV, чиллеров, холодильных камер и систем, где чистота контура критична для работы оборудования.

При пайке важно соблюдать несколько правил:

  • не перегревать медь и фитинг;
  • не допускать попадания грязи и влаги внутрь контура;
  • использовать припой, совместимый с материалами соединения;
  • поддерживать легкую продувку азотом во время пайки;
  • после пайки не оставлять открытые концы труб без заглушек;
  • проверять соединения перед теплоизоляцией и запуском системы.

Выбор припоя и флюса

Для холодильных систем обычно применяют твердые припои, совместимые с медью, хладагентом, вибрацией и условиями эксплуатации. Содержание серебра выбирают не по универсальному правилу, а по материалам соединения, диаметру, требованиям производителя, технологии пайки и ответственности узла.

Для соединения медь-медь часто применяют медно-фосфорные припои. При соединении меди с латунью, бронзой, сталью или другими материалами требования могут отличаться: может потребоваться флюс, другой припой или специальная технология.

Если используется припой с серебром, его выбирают по задаче, а не только по проценту серебра. Для вибронагруженных участков, больших диаметров и промышленного холода лучше ориентироваться на технологическую карту, рекомендации производителя оборудования и опыт квалифицированного монтажника.

После пайки: опрессовка, вакуумирование и запуск

Пайка медного отвода — это только один этап монтажа. После сборки холодильного контура систему нужно проверить на герметичность и подготовить к заправке хладагентом.

  • контур проверяют давлением сухого азота по требованиям оборудования, проекта или монтажной инструкции;
  • соединения проверяют на утечки до закрытия теплоизоляцией и декоративными элементами;
  • после проверки контур вакуумируют;
  • контролируют удержание вакуума;
  • только после этого выполняют заправку хладагентом;
  • результаты проверки желательно фиксировать в акте или сервисной документации.

Если пропустить проверку давлением или вакуумирование, даже качественно подобранные медные отводы не спасут систему от проблем при запуске. Влага и воздух внутри холодильного контура ухудшают работу оборудования и могут привести к неисправностям.

Что проверить при приемке медных отводов

При приемке медных отводов для кондиционирования нужно проверить не только количество и цену, но и соответствие фитингов задаче. Особенно это важно для сервисных компаний, монтажников VRF/VRV, холодильных камер и коммерческих объектов.

  • дюймовый размер и наружный диаметр трубы;
  • угол отвода: 45°, 90°, U-образный элемент;
  • короткий или длинный радиус;
  • стандарт или документы на фитинг;
  • назначение для ACR/HVACR или холодильных систем;
  • наличие заглушек или закрытой упаковки;
  • чистоту внутренней поверхности;
  • отсутствие вмятин, овальности, задиров и следов повреждения;
  • совместимость с трубой, припоем и технологией пайки;
  • наличие сертификата или документов, если они требуются для объекта.

Если отводы хранились открытыми на пыльном складе, их нельзя просто ставить в контур без проверки. Внутренняя чистота для холодильной трассы так же важна, как внешний вид и размер.

Что указать в заявке на медные отводы для кондиционирования

Чтобы получить корректное предложение, в заявке лучше указать не только “медный отвод для кондиционера”, а точные параметры трассы и фитинга. Это снижает риск ошибки при подборе и ускоряет комплектацию объекта.

  • дюймовый размер: 1/4", 3/8", 1/2", 5/8", 3/4", 7/8" и другие;
  • наружный диаметр трубы в миллиметрах;
  • угол: 45°, 90°, U-образный отвод;
  • короткий или длинный радиус;
  • тип системы: сплит, мультисплит, VRF/VRV, чиллер, холодильная камера, промышленный холод;
  • хладагент: R410A, R32, R134a, R407C или другой;
  • нужны ли документы или сертификат;
  • нужна ли закрытая упаковка или заглушки;
  • нужны ли медная труба, припой, азот, фильтр-осушитель, крепеж или теплоизоляция;
  • количество по каждому размеру;
  • адрес доставки и сроки комплектации.

Пример заявки: «медные отводы 90° под пайку для холодильной трассы: 1/2" — 20 шт., 5/8" — 12 шт., длинный радиус, для VRF-системы на R410A, нужны документы и закрытая упаковка, доставка Алматы». Такая заявка понятнее, чем просто “отводы медные для кондиционера”.

FAQ: Коротко о главном

Можно ли использовать медные отводы для воды в кондиционерах?

Сантехнические медные фитинги не стоит использовать в холодильном контуре без подтверждения совместимости. У них могут отличаться размеры, стенка, допуски, чистота внутренней поверхности, упаковка и назначение. Для фреоновых трасс лучше выбирать фитинги, предназначенные для ACR/HVACR или подтвержденные документами производителя.

Почему фитинги для R410A и R32 подбирают особенно внимательно?

Системы на современных хладагентах могут работать при высоких давлениях, а также испытывать вибрации и температурные циклы. Поэтому важны совместимость трубы и фитинга, толщина стенки, качество пайки, чистота контура, опрессовка и вакуумирование.

Как проверить качество медного отвода при приемке?

Проверьте размер, геометрию, отсутствие вмятин и овальности, чистоту внутренней поверхности, упаковку, заглушки, маркировку и документы. Важно убедиться, что отвод подходит именно для холодильной или кондиционерной системы, а не только похож по форме.

Нужен ли флюс при пайке медных отводов?

При пайке медь-медь некоторыми медно-фосфорными припоями флюс может не применяться, но нужно следовать инструкции производителя припоя. При соединении меди с латунью, бронзой, сталью или другими материалами требования отличаются, и флюс может быть необходим.

Зачем продувать трассу азотом при пайке?

Продувка сухим азотом снижает образование окалины внутри трубы во время пайки. Это помогает сохранить чистоту холодильного контура и уменьшить риск попадания продуктов окисления в компрессор, фильтр-осушитель, капиллярную трубку, ТРВ или ЭРВ.

Можно ли подбирать отвод “почти такого же” диаметра?

Нет. Для пайки нужен правильный капиллярный зазор между трубой и фитингом. Например, 1/2" — это 12,70 мм, а не 12 мм. Неподходящий размер может привести к плохому заполнению соединения припоем и проблемам с герметичностью.

Вывод

Медные отводы для кондиционирования и холодильных трасс нужно выбирать не только по форме и диаметру. Важны совместимость с холодильной медной трубой, дюймовый размер, чистота внутренней поверхности, стандарт или документы производителя, правильная пайка, продувка азотом, опрессовка, вакуумирование и проверка герметичности.

Для объектов в Алматы лучше заранее подготовить список размеров, тип хладагента, схему трассы и требования к документам. Это поможет подобрать отводы, которые подходят именно для кондиционирования, VRF/VRV, холодильной камеры или промышленного холода.
