Любой трубопровод, будь то линия розлива на пищевом производстве в Алматы или технологическая сеть на химическом предприятии, состоит из прямых участков и узлов соединения. Если труба подобрана верно, а фитинги — «на глаз», система быстро даст течь в местах поворотов или сужений. Фитинги из нержавеющей стали стоят дороже черного проката, но их цена оправдана отсутствием необходимости в покраске и полной инертностью к транспортируемым жидкостям.

При выборе нержавеющих фитингов снабженцу или инженеру важно учитывать не только диаметр, но и марку стали, толщину стенки и тип присоединения. В Казахстане наиболее востребованы детали из сталей AISI 304 и AISI 316, которые соответствуют международным стандартам DIN и ISO.

Марки стали: когда достаточно AISI 304, а когда нужна AISI 316

Самая частая ошибка — покупка фитингов без учета агрессивности среды. Внешне детали из разных марок нержавейки выглядят одинаково, но их химический состав определяет долговечность всей магистрали.

  • AISI 304 (08Х18Н10): Пищевая нержавейка. Оптимальна для воды, молока, спирта, вина и слабоагрессивных сред. Это стандарт для большинства гражданских и пищевых объектов в Алматы.
  • AISI 316 (10Х17Н13М2): Содержит молибден, что делает её устойчивой к хлоридам, морской воде и сильным кислотам. Если по трубам идет химия или система работает в условиях солончаков, выбирайте только 316-ю марку.
Параметр AISI 304 AISI 316
Устойчивость к коррозии Высокая (стандарт) Экстремальная (кислоты, хлор)
Применение Пищепром, водоснабжение Фармацевтика, химия, морская вода
Стоимость Базовая На 30-50% выше
Свариваемость Отличная Отличная

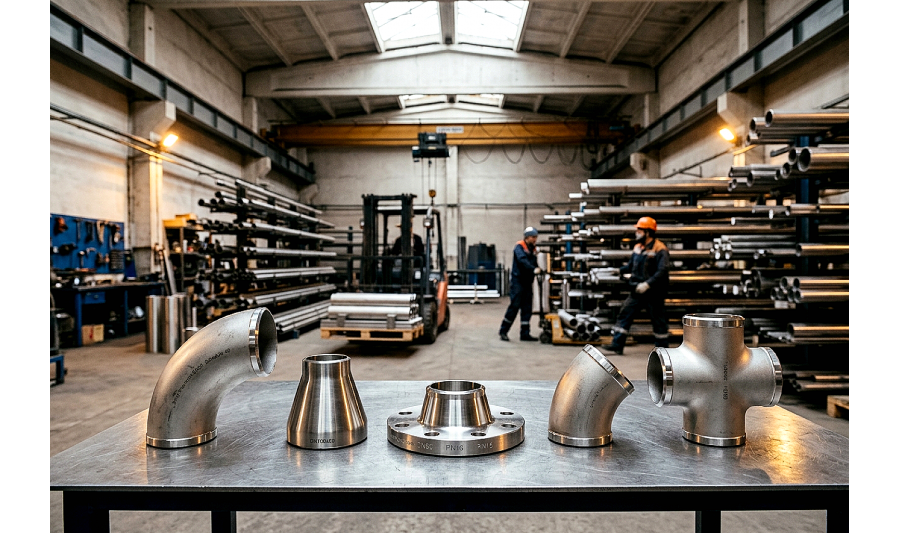

Основные типы нержавеющих фитингов

Для создания полноценной сети в АТЛАНТ Snab City обычно заказывают комплект из нескольких видов деталей. Каждый элемент решает свою задачу в гидравлической схеме.

Отводы нержавеющие (колена)

Нужны для изменения направления потока. Самые популярные — отводы 90 градусов. Бывают крутоизогнутые (бесшовные) и сварные (из сегментов трубы). Бесшовные отводы выдерживают гораздо большее давление и обеспечивают более плавный ток жидкости, что важно для предотвращения гидроударов.

Переходы нержавеющие

Используются для стыковки труб разного диаметра. Бывают концентрические (в форме воронки, для вертикальных участков) и эксцентрические (со смещенным центром, для горизонтальных линий, чтобы избежать застоя жидкости и скопления воздуха).

Фланцы нержавеющие

Необходимы для разъемного соединения труб, подключения насосов, емкостей или запорной арматуры. В Алматы часто ищут фланцы воротниковые (привариваются встык) или плоские. Нержавеющий фланец гарантирует, что узел не «прикипит» из-за ржавчины, и его можно будет разобрать для обслуживания даже через 10 лет.

Тройники и крестовины

Служат для разветвления потока. Важно следить, чтобы толщина стенки тройника соответствовала толщине стенки основной трубы, иначе при сварке возникнут внутренние напряжения, которые приведут к трещинам.

Тип соединения: сварка против резьбы

При выборе фитингов решите, как они будут монтироваться. Это принципиальный момент для проектирования и закупки инструмента.

Фитинги под сварку (Butt-weld): Самый надежный вариант. Обеспечивают полную герметичность и отсутствие «мертвых зон», где могут скапливаться бактерии (критично для пищевки). Требуют работы квалифицированного сварщика-аргонщика.

Резьбовые фитинги: Удобны для бытовых нужд, малых диаметров и систем с низким давлением. Позволяют быстро собрать или разобрать узел без спецтехники, но требуют качественных уплотнителей и регулярного контроля подтяжки.

На что смотреть при приемке фитингов на складе

Даже если марка стали указана верно, проверьте качество изготовления. Нержавейка — капризный металл, и ошибки производства здесь недопустимы.

  • Обработка шва: В сварных отводах шов должен быть полностью проварен и зачищен. Внутри не должно быть «грата» (наплывов), который будет создавать сопротивление потоку.
  • Геометрия: Овал на концах отвода или перехода затруднит стыковку с трубой. Замерьте диаметр штангенциркулем в нескольких точках.
  • Маркировка: На корпусе качественного фитинга всегда выбита марка стали (например, 304 или 1.4301), диаметр и толщина стенки. Если маркировки нет — это повод усомниться в происхождении металла.
  • Поверхность: Матовая поверхность — стандарт для промышленности, зеркальная — для декора и наружных перил. Царапины на матовом фитинге не критичны, но глубокие забоины на кромках под сварку — брак.

FAQ: Вопросы по нержавеющим фитингам

Можно ли приварить нержавеющий отвод к трубе из черного металла?

Технически — да, спецэлектродами. Но делать так не рекомендуется: в месте шва возникнет электрохимическая коррозия, и узел быстро сгниет. Если нужно перейти со стали на нержавейку, используйте фланцевое соединение с изолирующей прокладкой.

В чем разница между матовым и полированным фитингом кроме красоты?

Полированная (зеркальная) поверхность меньше задерживает загрязнения и бактерии на микроуровне. Поэтому для фармацевтики и чистого пищевого производства выбирают полированные детали, а для обычных водопроводов и химии достаточно матовых.

Что такое фитинги стандарта DIN и SMS?

Это разные европейские стандарты размеров. DIN чаще используется в Европе и СНГ, SMS — шведский стандарт. Они имеют разные наружные диаметры и толщины стенок, поэтому фитинги DIN не сойдутся с трубами SMS без специальных адаптеров.

Как проверить, что мне привезли AISI 316, а не 304?

Самый простой способ — «тест на молибден» специальным реактивом. В 316-й стали он даст изменение цвета. Магнитом проверить не получится: обе марки обычно не магнитятся (хотя после деформации могут проявлять слабые магнитные свойства).

Итоги выбора и рекомендации

Правильный подбор нержавеющих фитингов экономит огромные средства на эксплуатации. Для стандартных задач в Алматы (вода, отопление, пищевка) выбирайте AISI 304. Для сложных условий и химии — AISI 316. Всегда отдавайте предпочтение бесшовным отводам для высокого давления и не забывайте проверять соответствие стандартов (DIN/ISO) труб и соединителей еще на этапе планирования закупки.

Если вы заказываете трубы, сразу планируйте количество поворотов и переходов. В АТЛАНТ Snab City мы помогаем собрать спецификацию так, чтобы у вас не осталось лишних деталей, а монтаж прошел без задержек.
