Ферма из профильной трубы для навеса: как выбрать схему, трубу и узлы без переделок

Ферма из профильной трубы помогает перекрыть пролёт навеса без лишних стоек посередине. Но работает она только тогда, когда схема, труба, раскосы и сварные узлы подобраны под реальную нагрузку.

На объектах в Алматы фермы часто ставят над парковками, входными группами, складами, зонами разгрузки, СТО и частными дворами. Ошибка обычно начинается с фразы: «Сварим как-нибудь из трубы, которая есть». Потом навес играет на ветру, провисает по центру или требует усиления уже после монтажа.

Когда ферма лучше обычной балки

Обычная профильная труба хорошо работает на коротких пролётах. Но чем шире навес, тем сильнее труба стремится прогнуться под собственным весом, снегом, профнастилом и ветровой нагрузкой.

Ферма распределяет нагрузку иначе. Верхний и нижний пояса работают вместе, а раскосы передают усилия между ними. За счёт этого конструкция получается жёстче, чем одиночная труба той же массы.

Ферму стоит рассматривать, если:

• нужно перекрыть широкий проём без промежуточной стойки;
• навес будет под профнастилом, поликарбонатом или другим листовым покрытием;
• есть риск снеговой нагрузки и скопления воды;
• конструкция должна сохранять геометрию при ветре;
• важно уменьшить вес по сравнению с массивной балкой.

Если пролёт ответственный, размеры фермы и сечение трубы лучше проверять расчётом. Особенно для коммерческих объектов, навесов над машинами и конструкций, где рядом ходят люди.

Из чего состоит металлическая ферма

Ферму нельзя считать просто набором нарезанных труб. У неё есть рабочие зоны, и каждая зона получает свою нагрузку.

Главное правило простое: ферма любит треугольники. Если раскосы стоят случайно, а узлы не сходятся в понятных точках, металл может быть потрачен, но жёсткость не появится.

Как выбрать схему фермы

Для навесов чаще всего используют простые треугольные, трапециевидные или арочные схемы. Выбор зависит от пролёта, уклона кровли, высоты навеса и покрытия.

Треугольная ферма удобна для двускатных навесов. Она хорошо отводит воду и снег, но требует места по высоте.

Трапециевидная ферма часто подходит для односкатных навесов. Её проще связать с уклоном кровли и опорами у стены или вдоль ряда стоек.

Арочная ферма выглядит аккуратно, но сложнее в изготовлении. Там важны гибка, повторяемость дуг и нормальная подгонка раскосов.

Перед заказом металла нужно понять:

1. какой пролёт нужно перекрыть;
2. сколько ферм будет стоять по длине навеса;
3. какое покрытие ляжет сверху;
4. будет ли обрешётка из профильной трубы;
5. куда уйдёт вода с кровли;
6. как фермы будут крепиться к стойкам, стене или закладным.

Если эти вопросы не решить заранее, труба может приехать правильная, но детали всё равно придётся переделывать на объекте.

Какая профильная труба нужна для фермы

Сечение трубы выбирают не по внешнему виду, а по месту в конструкции. Пояса обычно работают сильнее, чем мелкие раскосы, поэтому для них часто берут более жёсткий профиль.

Толщина стенки тоже важна. Слишком тонкая труба может прожигаться при сварке, хуже держать узел и легче деформироваться при транспортировке. Слишком тяжёлая увеличит нагрузку на стойки, фундамент и бюджет.

На практике для заявки нужно указывать не только «профильная труба», а полный размер: ширина, высота, толщина стенки, длина, количество и способ подготовки. Если нужна резка в размер, лучше сразу приложить схему деталей.

По выбору самой трубы полезно свериться с материалом как выбрать профильную трубу для навеса, забора и каркаса. А если навес широкий, стоит отдельно посмотреть разбор расчёта нагрузки прямоугольной профтрубы для навесов.

Резка и подгонка деталей

Ферма почти всегда требует повторяющихся деталей. Если один раскос отличается от другого на несколько миллиметров, при сборке это может дать перекос по всей конструкции.

Особенно внимательно относятся к резке под угол. Торец должен прилегать к поясу без больших зазоров. Большой зазор сварщик заполнит металлом, но узел получится грубее и слабее по геометрии.

Перед резкой стоит подготовить ведомость:

• длина верхнего и нижнего пояса;
• количество одинаковых стоек;
• длина и угол каждого типа раскосов;
• припуски, если сборщик будет подгонять на месте;
• маркировка деталей по одной ферме;
• отдельный список пластин, косынок и креплений.

Если рамы, ворота или фермы собираются с угловыми стыками, пригодится статья резка профильной трубы под 45 градусов. Там хорошо разобраны диагонали, разметка и ошибки подгонки.

Сварные узлы: где чаще всего ошибаются

Ферма держится не только на трубе, но и на узлах. Слабая сварка или плохое прилегание деталей могут испортить даже нормальный металл.

Частые ошибки:

• раскосы приварены не в узлах, а «примерно рядом»;
• ферму варят без прихваток и контроля диагоналей;
• швы накладывают подряд с одной стороны, из-за чего конструкцию ведёт;
• не зачищают кромки от грязи, масла и плотной ржавчины;
• открытые торцы трубы не закрывают, и внутрь попадает вода;
• опорные пластины ставят без проверки плоскости.

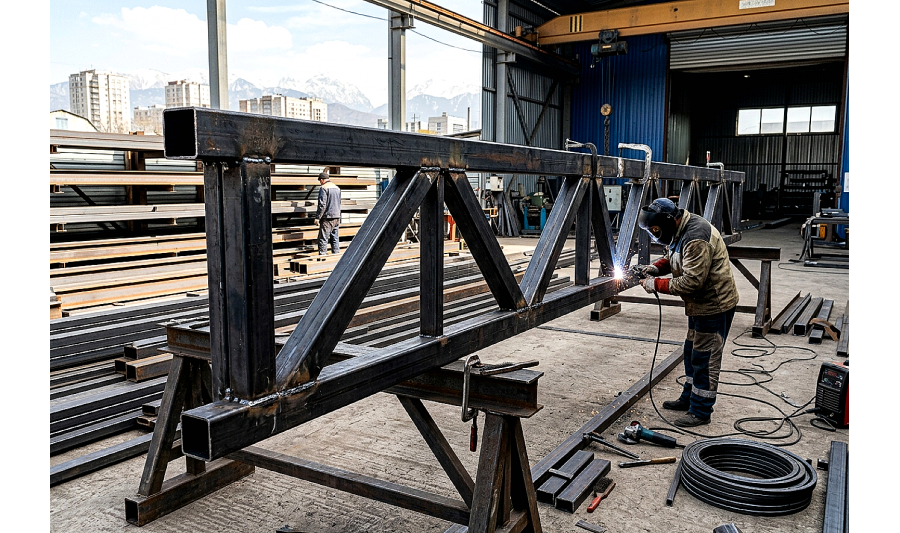

Сборку лучше делать на ровной площадке или стапеле. Сначала выставляют геометрию, делают прихватки, проверяют диагонали и только потом проваривают узлы. Подробно про качество шва можно посмотреть в статье сварка металлоконструкций на объекте.

Что заказать вместе с трубой

Ферма редко приезжает на объект одна. К ней нужны опоры, обрешётка, крепёж, пластины, косынки, покрытие и иногда доборные элементы кровли.

Для нормальной комплектации проверьте:

• профильную трубу на пояса, стойки и раскосы;
• трубу для стоек навеса и поперечных прогонов;
• лист или полосу для опорных пластин и косынок;
• анкера или болтовой крепёж, если фермы будут съёмными;
• профнастил, саморезы и доборы, если закрываете кровлю сразу;
• грунт и краску для защиты после сварки;
• заглушки или способ закрытия торцов трубы.

В АТЛАНТ Snab City в Алматы удобно обсуждать такой заказ не как отдельные трубы, а как комплект под навес. Так проще сразу учесть резку, доставку, длину машины и порядок разгрузки.

Чек-лист перед отправкой заявки

Перед покупкой металла пройдитесь по короткому списку. Он экономит больше времени, чем кажется.

FAQ

Вывод

Ферма из профильной трубы — хороший способ сделать навес жёстким и аккуратным, но только при нормальной подготовке. Сначала схема, пролёт, узлы и крепления. Потом труба, резка, сварка и доставка.

Если заказать металл комплектом и заранее продумать раскосы, опоры, пластины и защиту торцов, монтаж идёт быстрее, а навес не приходится усиливать после первого сезона.
